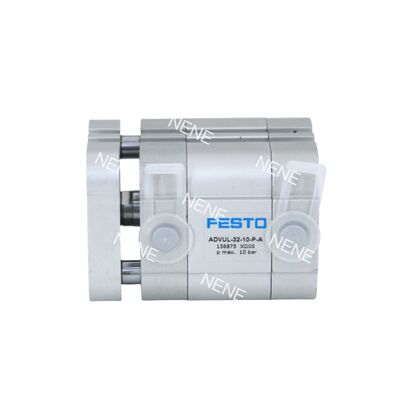

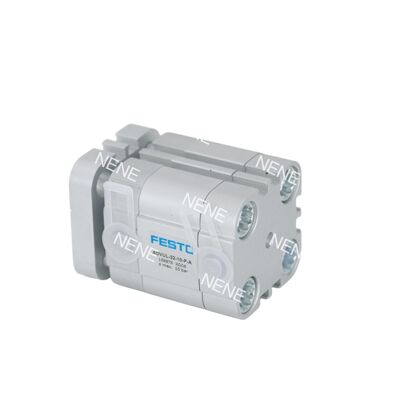

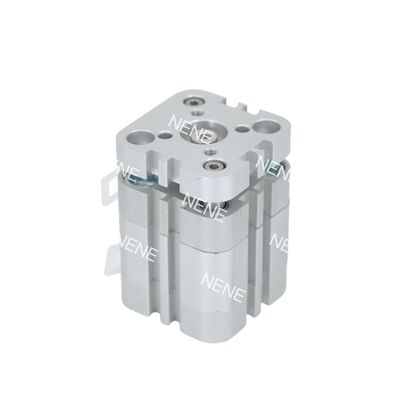

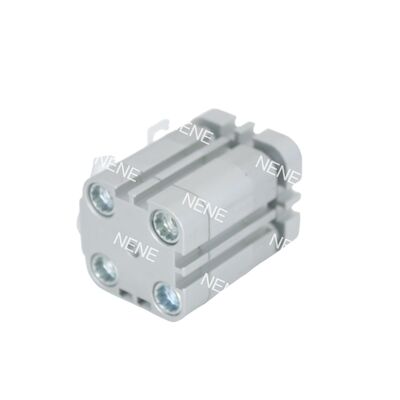

Descrizione del prodotto:
La serie FESTO ADVUL rappresenta un cilindro a stelo guidato compatto ma altamente efficiente. Presenta un design integrato che combina il pistone, lo stelo di guida e la piastra di accoppiamento a forcella in un'unica unità, eliminando efficacemente la torsione dello stelo del pistone. Questo design garantisce un movimento lineare eccezionalmente preciso durante il funzionamento.
Progettata specificamente per sistemi automatizzati in cui lo spazio è limitato e l'affidabilità è fondamentale, la serie ADVUL è una soluzione ideale. La sua robusta costruzione supporta prestazioni costanti in ambienti esigenti, rendendola adatta a una varietà di applicazioni industriali.
Offrendo un'ampia selezione di diametri di alesaggio che vanno da 12 mm fino a 125 mm, insieme a lunghezze di corsa che raggiungono i 400 mm, questa serie si adatta a diversi requisiti di carico e vincoli spaziali. Questa versatilità le consente di soddisfare le esigenze uniche di numerose attività di automazione.
Caratteristiche:
Design anti-rotazione rigido
Il prodotto presenta un'esclusiva struttura di stelo di guida e accoppiamento a forcella che resiste efficacemente ai carichi laterali ed eccentrici. Questo design robusto offre un'eccellente rigidità di movimento e garantisce un'accuratezza di posizionamento ripetibile.
Altamente integrato e compatto
Progettato per l'installazione salvaspazio, questo design compatto è perfetto per l'uso in spazi ristretti. Aiuta a massimizzare l'efficienza della progettazione della macchina ottimizzando l'uso dello spazio disponibile.
Facile installazione e rilevamento
Viene fornita una varietà di opzioni di accessori di montaggio per consentire un adattamento flessibile a diverse esigenze di installazione. Inoltre, le scanalature sul corpo del cilindro facilitano la semplice installazione di sensori di prossimità, come la serie SME, consentendo il rilevamento della posizione senza contatto per un'integrazione fluida e senza soluzione di continuità con i sistemi di controllo.
Affidabile e durevole
Costruito con un cilindro in lega di alluminio di precisione, uno stelo del pistone in acciaio inossidabile ad alta lega e ammortizzazione elastomerica standard a entrambe le estremità, il design garantisce un funzionamento regolare e silenzioso, prolungando significativamente la durata del prodotto.
Ampie condizioni operative
Adatto a un'ampia gamma di ambienti industriali, il dispositivo funziona in modo efficiente entro un intervallo di pressione da 1,5 a 10 bar e può resistere a temperature ambiente da -20°C fino a +80°C.
Parametri tecnici:
| Posizione di montaggio |
Opzionale |
| Design |
Pistone, Stelo del pistone |
| Tipo di montaggio |
Entrambi, Con foro passante, Con accessori |
| Ammortizzazione |
Anelli/piastre di ammortizzazione elastici a entrambe le estremità |
| Temperatura ambiente |
-20 ... 80°C |
| Fluido di lavoro |
Aria compressa filtrata, lubrificata o non lubrificata |
- Corsa15 mm
- Diametro del pistone12 mm
- AmmortizzazioneAnelli/piastre di ammortizzazione elastici a entrambe le estremità
- Posizione di montaggioopzionale
- DesignPistone Stelo del pistone
- Rilevamento della posizioneTramite interruttore di prossimità
- Simbolo00991737
- VariantiStelo del pistone a un'estremità
- Protezione contro la torsione/guidaStelo di guida con forcella
- Pressione di esercizio0,15 MPa ... 1 MPa
- Pressione di esercizio1,5 bar ... 10 bar
- Modalità di funzionamentoA doppio effetto
- Fluido di esercizioAria compressa secondo ISO 8573-1:2010 [7:4:4]
- Nota sul fluido di esercizio e pilotaFunzionamento lubrificato possibile (in tal caso sarà sempre necessario il funzionamento lubrificato)
- Classe di resistenza alla corrosione CRC2 - Stress di corrosione moderato
- Conformità LABS (PWIS)VDMA24364-B1/B2-L
- Temperatura ambiente-20 °C ... 80 °C
- Energia d'impatto nelle posizioni finali0,07 J
- Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno51 N
- Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di avanzamento68 N
- Massa in movimento per corsa di 0 mm21 g
- Massa in movimento aggiuntiva per corsa di 10 mm4 g
- Peso base per corsa di 0 mm100 g
- Peso aggiuntivo per corsa di 10 mm14 g
- Tipo di montaggioCon foro passante Con accessori
- Attacco pneumaticoM5
- Materiale viti a collareAcciaio inossidabile ad alta lega
- Materiale coperchioLega di alluminio forgiata
- Materiale guarnizioni dinamicheNBR TPE-U(PU)
- Materiale stelo del pistoneAcciaio inossidabile ad alta lega
- Materiale cilindroLega di alluminio forgiata
Applicazioni:
La produzione di veicoli a nuova energia si basa ampiamente su meccanismi di posizionamento e bloccaggio precisi. Questi sono cruciali in varie fasi come l'assemblaggio del modulo batteria, la movimentazione dei componenti, i processi di saldatura e le linee di verniciatura, garantendo efficienza e precisione durante la produzione.
Nel settore dei semiconduttori e dell'elettronica, le apparecchiature richiedono standard eccezionalmente elevati di pulizia e precisione. Applicazioni come la movimentazione di wafer, i macchinari di collaudo e l'assemblaggio di schede a circuito stampato (PCB) traggono grandi vantaggi da soluzioni specializzate progettate per soddisfare questi rigorosi requisiti.
Il settore dei macchinari per l'alimentazione e l'imballaggio richiede un'attuazione affidabile e movimenti di spinta per supportare operazioni ad alta velocità. Queste funzioni sono essenziali nelle macchine responsabili del riempimento, dell'imballaggio e della sigillatura, contribuendo a mantenere la produttività e l'integrità del prodotto.
Per l'automazione industriale generale, i componenti di azionamento robusti e affidabili sono fondamentali. Sono comunemente utilizzati in attività come la movimentazione dei materiali, il carico e lo scarico di macchine utensili e varie attività di postazione di lavoro di assemblaggio, contribuendo a flussi di lavoro semplificati e una maggiore affidabilità operativa.
Supporto e servizi:
Il nostro prodotto Cilindro pneumatico a pistone è progettato per offrire prestazioni affidabili ed efficienti in una varietà di applicazioni industriali. Per il supporto tecnico, forniamo assistenza completa, tra cui guida all'installazione, suggerimenti per la risoluzione dei problemi e raccomandazioni di manutenzione per garantire un funzionamento ottimale e la longevità del cilindro.
Offriamo manuali di prodotto dettagliati e documentazione tecnica per aiutare gli utenti a comprendere le specifiche e i parametri operativi del cilindro pneumatico a pistone. Il nostro team di supporto è attrezzato per assistere con configurazioni personalizzate e soluzioni specifiche per l'applicazione per soddisfare i requisiti unici dei clienti.
Sono disponibili servizi di manutenzione regolari per aiutare a prevenire i tempi di inattività e prolungare la durata del cilindro pneumatico. Forniamo anche servizi di riparazione e parti di ricambio per risolvere rapidamente eventuali problemi operativi. Il nostro impegno è garantire che il tuo sistema pneumatico funzioni in modo fluido ed efficiente con la minima interruzione.
Per un servizio migliore, è possibile organizzare sessioni di formazione e workshop per istruire gli utenti sulle migliori pratiche per la manipolazione, l'installazione e la manutenzione dei cilindri pneumatici a pistone.
Imballaggio e spedizione:
Imballaggio e spedizione del prodotto per cilindro pneumatico a pistone
Ogni cilindro pneumatico a pistone è accuratamente imballato per garantire che arrivi in perfette condizioni. Il cilindro viene prima avvolto in schiuma protettiva o pluriball per evitare graffi o danni durante il trasporto. Viene quindi collocato all'interno di una robusta scatola di cartone, con materiali di ammortizzazione aggiuntivi come cuscini d'aria o arachidi di imballaggio per ridurre al minimo il movimento all'interno della scatola.
L'imballaggio è chiaramente etichettato con informazioni sul prodotto, istruzioni per la manipolazione e eventuali avvertenze di sicurezza necessarie. Per ordini all'ingrosso, più unità vengono imballate in modo sicuro in cartoni più grandi o casse di legno per fornire una protezione extra.
La spedizione viene gestita tramite servizi di corriere affidabili che offrono opzioni di tracciamento e assicurazione. A seconda della destinazione e delle preferenze del cliente, i metodi di spedizione possono includere il trasporto terrestre standard, il trasporto aereo accelerato o il trasporto marittimo per le consegne internazionali.
Garantiamo la spedizione e la consegna puntuali, con tutti i prodotti accuratamente ispezionati prima della spedizione per mantenere elevati standard di qualità. I clienti ricevono prontamente i dettagli di tracciamento per monitorare la spedizione dal nostro magazzino all'indirizzo di consegna.
