Name: CY3B6-50 cilindro pneumatico a pistone SMC a accoppiamento magnetico a corsa senza bastone 50 mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

Casa Prodotti Cilindro pneumatico del pistone

CY3B6-50 cilindro pneumatico a pistone SMC a accoppiamento magnetico a corsa senza bastone 50 mm

Dettagli:

Luogo di origine:	Cina
Marca:	SMC
Certificazione:	CE
Numero di modello:	CY3B6-50

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1piece
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone/come richiesto dai clienti
Tempi di consegna:	1-7 giorni lavorativi dopo il pagamento
Termini di pagamento:	T/T, Western Union Paypal
Capacità di alimentazione:	5000 pezzi/1 mese

Contatto

Descrizione di prodotto dettagliata

Liquido:	Aria	Massimo. pressione di esercizio:	Massimo. pressione di esercizio
Velocità del pistone:	50 - 500 mm/s	Temperature ambientali e di fluidi:	-10 a 60°C (senza congelamento)
Applicazione:	Automazione industriale	Borsa:	32 mm-320 mm
Tipo di cuscino:	Buffer regolabile/buffer in gomma	Materiale:	Leghe di alluminio
Pressione massima:	1.5MPa	Tipo di montaggio:	Flancella anteriore/flancella posteriore
Livello di protezione:	IP54/IP65	Gamma di velocità:	50-800 mm/s
colpo:	50mm-500mm	Voltaggio:	Dati di riferimento per la misurazione del rischio
Evidenziare:	Cinturino pneumatico a pistoni SMC , SMC cilindro senza barre accoppiato magneticamente , 50 mm cilindro pneumatico a pistone

SMC Cilindro pneumatico senza barre accoppiato magneticamente CY3B6-50

SMC cilindro pneumatico senza canna accoppiato magneticamente CY3B6-50 canna a pistone ad alta resistenza di precisione

La canna SMC senza cilindro è accoppiata magneticamente e utilizza magneti di resistenza industriale situati nel pistone e nel carrello esterno per formare un'unica unità che viaggerà quando viene azionata con pressione d'aria.Il peso del prodotto è stato ridotto grazie alla riprogettazione delle forme del corpo e della copertura della testa e all'impiego di un accoppiamento magnetico.

Specificità

Attributo	Valore
Ictus	50 mm
Borsa	6 mm
Serie del costruttore	CY3B
Azione	Doppia
Pressione massima di funzionamento	7 bar

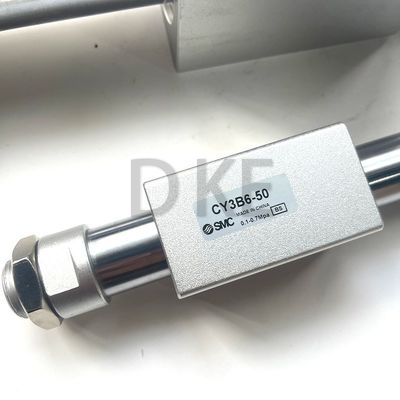

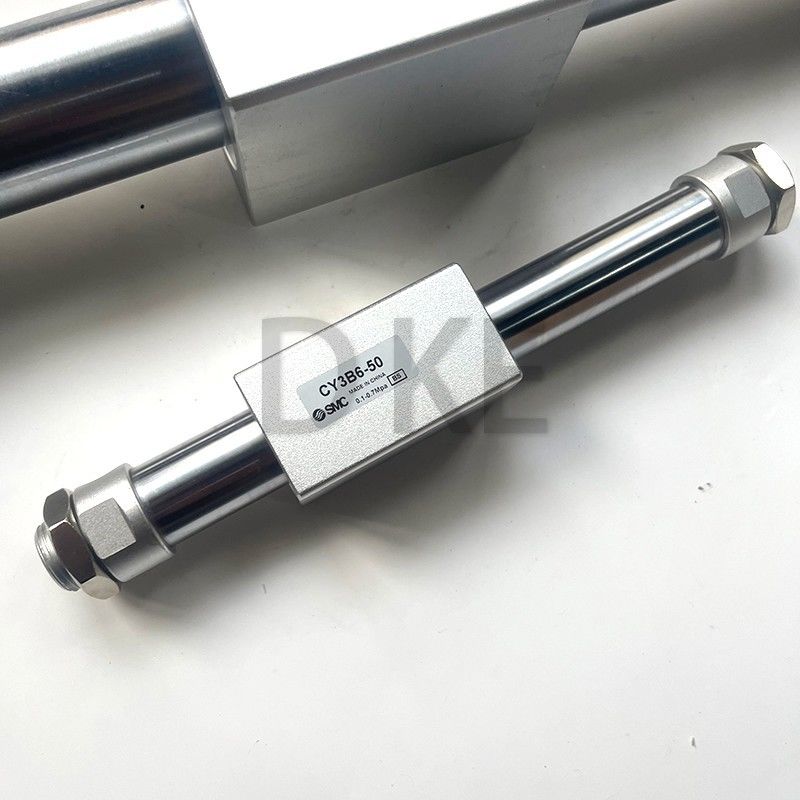

CY3B6-50 cilindro pneumatico a pistone SMC a accoppiamento magnetico a corsa senza bastone 50 mm 0

Lubrificazione migliorata

È installato un mantenitore di lubrificazione per sostenere la ritenzione della lubrificazione sul pistone e per garantire una pellicola lubrificante (dimensioni del foro: ø15 a ø63).

Funzionamento stabile

L'allungamento dell'anello di indossamento sul lato del corpo, al massimo del 30%, contribuisce a garantire un movimento agevole.

MLe specifiche, la forza di tenuta del magnete e le dimensioni di montaggio sono le stesse del modello esistente della serie CY3B.

Peso massimo del supporto di connessione al corpo

La serie CY3B è guidata da un asse esterno (come una guida lineare) senza montare direttamente il carico.assicurarsi che il suo peso non superi il valore indicato nella tabella di destra. (Per i metodi di connessione, si rimanda al manuale di funzionamento.)

Peso massimo del supporto di connessione

Modello	Peso massimo del supporto di collegamento (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Funzionamento verticale

Si raccomanda che il carico sia guidato da un cuscinetto a sfera (guida lineare, ecc.).che possono causare malfunzionamentiQuando il cilindro è montato verticalmente o in angolo, assicurarsi di utilizzare un tappo esterno, ecc., per il posizionamento.come il cursore può muoversi verso il basso verso l'estremità del tratto a causa del suo peso o della massa del pezzo, utilizzare un tappo esterno, ecc., per il posizionamento se è necessario un posizionamento accurato.

Borsa dimensione [mm]	Modello	Ammissibile massa di carico (Wv)	Max. funzionamento pressione (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
