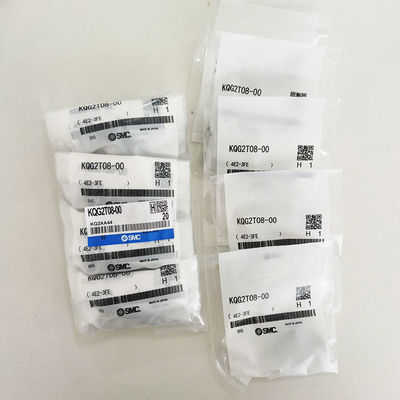

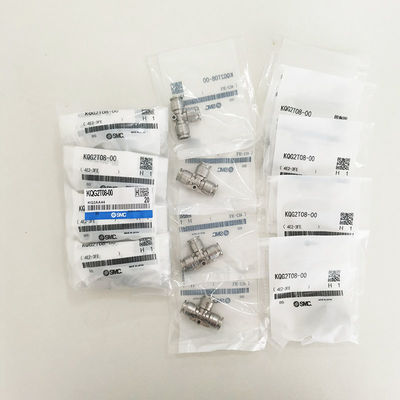

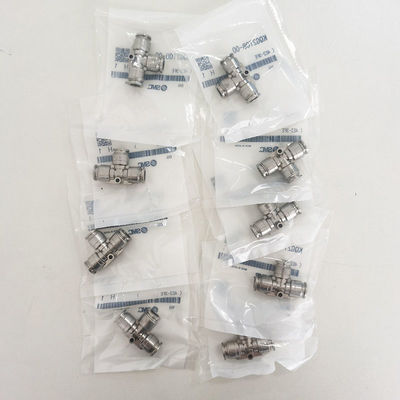

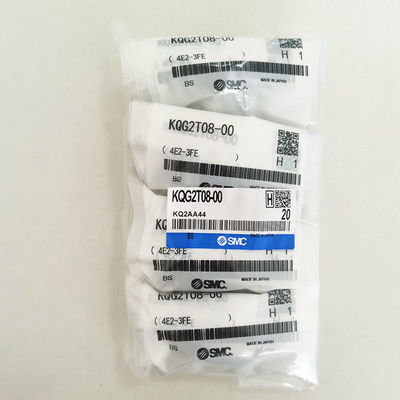

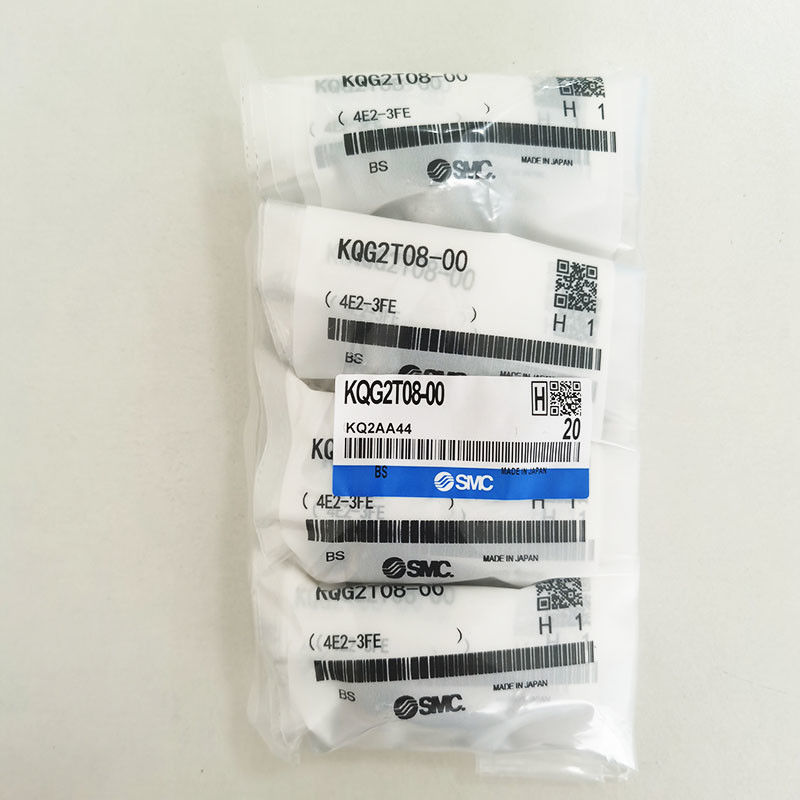

SMC KQG2T08-00
Fittings Tubo a un tocco O.D. applicabile 8 mm
Descrizione del prodotto:
Gli accessori pneumatici a un tocco della serie SMC KQG2 offrono forti vantaggi ai consumatori.sono compatibili anche con diversi diametri di tubi che vanno da 3.2 a 16 mm. Il loro design leggero e compatto li rende adatti a più ambienti, come aria compressa e acqua, o anche a vapore.
Le prestazioni dei raccordi in varie condizioni di pressione e temperatura (da -100 kPa a 1 MPa e da -5°C a +150°C rispettivamente) sono affidabili e ideali.questi accessori sono realizzati in acciaio inossidabile SUS316 di qualità superiore, rendendoli molto più resistenti alla corrosione rispetto ai raccordi in acciaio inossidabile di grado 304.
Caratteristiche:
I raccordi pneumatici a un tocco della serie SMC KQG2 sono realizzati in acciaio inossidabile SUS316, che ha proprietà di resistenza alla corrosione e all'erosione migliori rispetto allo acciaio inossidabile 304.L'acciaio inossidabile SUS316 è anche più adatto per gli ambienti clorurati.
Questo prodotto è più corto e più leggero del modello precedente KQGL06-01S. Ha una riduzione della lunghezza di circa il 30% e una riduzione del peso del 62%.Le principali parti esterne sono realizzate in acciaio inossidabile 316 e sigillate con FKMSupporta TEP, PFA, Nylon, nylon morbido, poliuretano e materiali per tubi poliolefinici.
Tubi applicabili: dimensioni metriche, filo di connessione: M, R, RC
| Tubi applicabili |
Tubi applicabili |
FEP, PFA, Nylon, nota di nylon morbido1), poliuretano, poliolefina |
| Tubo 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificità |
FlussoNota3) |
Nota2) |
| Intervallo di pressione di funzionamento |
-100 kPa a 1 MPa Nota4) |
| Pressione di prova |
30,0 MPa |
| Temperatura ambientale e fluidoNota5) |
- da 5 a 150°C (senza congelamento) Nota4) |
| Lubrificante |
Specificità senza grassi |
| Sigillo sui fili |
di peso superiore a 20 g/m2 |
Temperatura
Condizione del montaggio
la manica interna |
Fabbricazione di tubi |
Temperatura |
| Tubi FEP/serie TH |
Altri |
| Tubi Super PFA/serie TL |
120°C o più |
| |
|
Nota 1) Per i tubi di nylon morbidi non è possibile utilizzare acqua.
Nota 2) Consultare separatamente lo SMC in merito al tubo applicabile.
Nota 3) Evitare l'uso in un'apparecchiatura a vuoto, come ad esempio un tester di perdite, in quanto si verifica una perdita.
Nota 4) Controllare l'intervallo di pressione di funzionamento e l'intervallo di temperatura di funzionamento del tubo.
Nota 5) Si consiglia di usare la manica interna nelle seguenti condizioni (tranneØ3.2):
● Quando viene utilizzato a temperatura elevata.
● Quando viene utilizzato a temperatura elevata.
Parametri tecnici
| Lungo del gomito: KQG2T |
Applicabile
O.D. di tubature
(mm) |
Modello |
Nota 1)
ØD |
L |
A |
Q. |
M |
ØN |
ØO |
Nota 2)
Efficace
superficie (mm2) |
Peso |
| Ø3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
Classificazione delle merci |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
