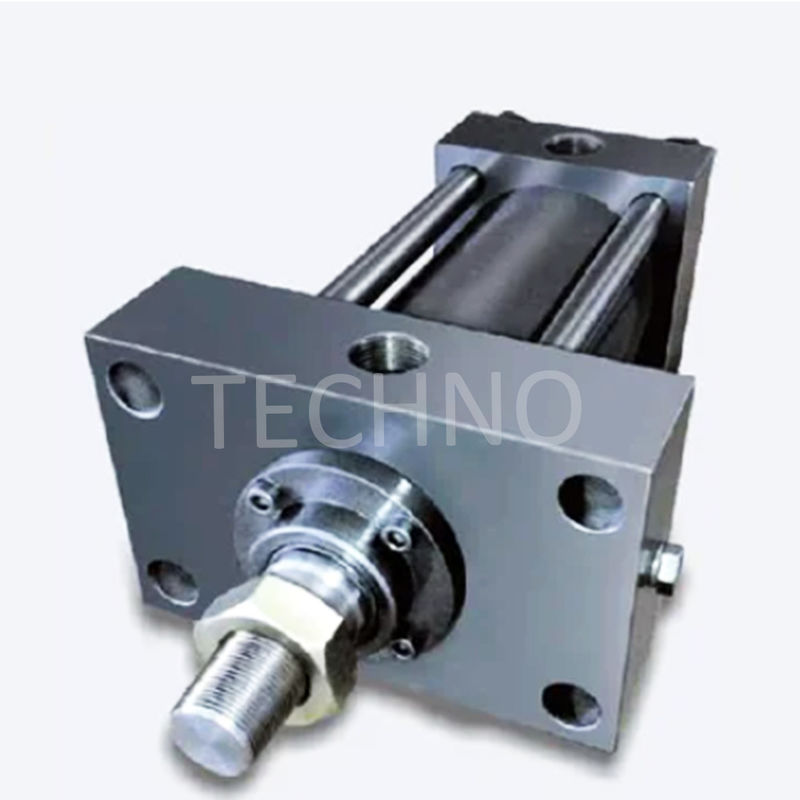

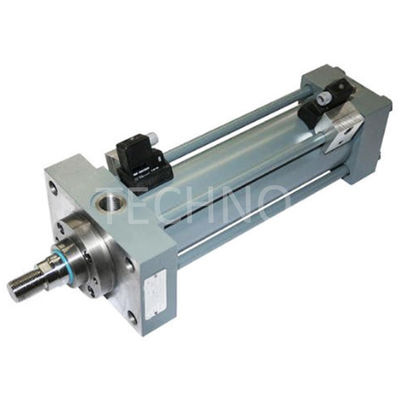

Cisterna idraulica TRH1.50MF1LT14X18.00
20MPa con cuscino alle due estremità -10°F ~ +165°Fer
Descrizione del prodotto:
I cilindri idraulici Parker Serie 2H Heavy Duty dimostrano prestazioni superiori, durata e funzionamento senza problemi.La progettazione e la costruzione dei cilindri beneficiano del design superiore di Parker, utilizzando materiali di alta qualità e pratiche di fabbricazione rigorose.
Il cilindro è dotato della ghiandola della canna Jewel, delle barre di pistone cromate dure e dei cuscini a gradini per garantire una maggiore produttività della macchina.e miglioramento dell'efficienza del sistemaPer assicurare che le bombole siano in condizioni senza difetti, ogni singola bombola viene testata prima di lasciare la fabbrica.
I cilindri della serie 2H di Parker sono la scelta migliore per tutte le richieste di applicazioni idrauliche industriali, fornendo un ottimo valore per le prestazioni.
Caratteristiche:
Sigillo primario
Il sigillo a canna TS-2000 è progettato per essere completamente impermeabile.La sua caratteristica unica di autocompensazione e auto-rilievo è in grado di resistere a eventuali variazioni e di far fronte efficacemente a qualsiasi potenziale deviazione meccanica.
Assemblaggio della ghiandola del bastone gioiello
Questo gruppo è unico in quanto può essere sostituito senza la necessità di smontare il cilindro.garantire che riceva la lubrificazione necessaria dall'interno della bombolaUn robusto anello O viene utilizzato per completare la tenuta e assicurarne la stretta connessione tra la ghiandola e la testa, agendo come un blocco di tipo coppia prevalente.
Sigillo secondario
Il Wiperseal TM a doppio servizio è stato appositamente progettato per pulire la pellicola di olio che si aderisce alla canna durante il tratto di estensione e per pulirla al tratto di ritorno.
Piston Rod Stud
Questa parte è disponibile su barre di diametro di 2.000" e più piccole, e può essere utilizzata solo insieme ai fili di fine delle barre di stile standard # 4.I fili dei perni sono stati attentamente arrotolati e sono tutti fatti di acciaio ad alta resistenzaLa connessione tra il perno e la canna del pistone è solidificata con un adesivo anaerobico.
Fabbricazione a partire da prodotti della voce 8523
Queste barre sono fatte di acciaio a carbonio medio, indurimento a induzione, cromatura dura e lucidatura fino a 10 RMS le rendono incredibilmente resistenti.il materiale ha sempre una resa minima compresa tra 85Mentre i diametri più grandi possono variare tra 57.000 e 90.000 psi a seconda del loro diametro.
Portos
Le porte standard sono le porte anulare SAE O, anche se le porte NPTF sono disponibili come opzionale senza costi aggiuntivi.
Applicazioni:
Il cilindro idraulico TRH1.50MF1LT14X6.00 di Parker è un componente importante per le attrezzature industriali.Ha una pressione nominale di 3000 psi ed è in grado di resistere a carichi di tensione di JÈ progettato per funzionare con olio idraulico e viene fornito con una testa quadrata standard.Sarà confezionato in cartoni e può essere consegnato entro 1-7 giorni lavorativi dopo il pagamentoLe condizioni di pagamento includono T/T, Western Union e Paypal.
Flusso di accensione J, JB, JJ, H, HB e HH
Applicazione:
• Trasferimento di forza in linea retta
• carichi di compressione (spinta) ¢ utilizzare H, HB o HH
• carichi di tensione (pull) use J, JB, o JJ
Vantaggi:
• Montaggio rigido della base a causa della grande superficie della flange
• La forza viene trasferita lungo la linea centrale del cilindro
Montaggi a pivot BB e SB
Applicazione:
• Trasferimento di forza in linea curva o di arco
• Può essere utilizzato in carichi di compressione o di tensione
• Movimento in arco semplice
• Movimento in arco composto
Vantaggi:
• Facile da montare
• flessibilità nella progettazione
• Autoallineamento (SB)
Fabbricazione di apparecchiature per il trasporto di veicoli
Applicazione:
• Trasferimento di forza in linea curva o di arco
• Può essere utilizzato in carichi di compressione o di tensione
• carichi di compressione utilizzare supporti DB o DD, DE
• carichi di tensione ¢ utilizzo di supporti D, DD o DE
Vantaggi:
• Facile da montare
• flessibilità nella progettazione
• Auto-allineamento
Parametri tecnici:
| Stile J Dati dimensionali e di montaggio |
Borsa
Ø |
Stagno
- No, no, no, no. |
MM
Stagno
Ø |
W |
WF |
Y |
Aggiungi colpo |
| ZB Max. |
| 1.50 |
1 (std.) |
0.625 |
0.63 |
1.00 |
2.00 |
6.25 |
| 2 |
1.000 |
1.00 |
1.38 |
2.38 |
6.63 |
| 2.00 |
1 (std.) |
1.000 |
0.75 |
1.38 |
2.38 |
6.69 |
| 2 |
1.375 |
1.00 |
1.63 |
2.63 |
6.94 |
| 2.50 |
1 (std.) |
1.000 |
0.75 |
1.38 |
2.38 |
6.81 |
| 2 |
1.750 |
1.25 |
1.88 |
2.88 |
7.31 |
| 3 |
1.375 |
1.00 |
1.63 |
2.63 |
7.06 |
| 3.25 |
1 (std.) |
1.375 |
0.88 |
1.63 |
2.75 |
7.94 |
| 2 |
2.000 |
1.25 |
2.00 |
3.13 |
8.31 |
| 3 |
1.750 |
1.13 |
1.88 |
3.00 |
8.19 |
| 4.00 |
1 (std.) |
1.750 |
1.00 |
1.88 |
3.00 |
8.50 |
| 2 |
2.500 |
1.38 |
2.25 |
3.38 |
8.88 |
| 3 |
2.000 |
1.13 |
2.00 |
3.13 |
8.63 |
| 5.00 |
1 (std.) |
2.000 |
1.13 |
2.00 |
3.13 |
9.38 |
| 2 |
3.500 |
1.38 |
2.25 |
3.38 |
9.63 |
| 3 |
2.500 |
1.38 |
2.25 |
3.38 |
9.63 |
| 4 |
3.000 |
1.38 |
2.25 |
3.38 |
9.63 |
| 6.00 |
1 (std.) |
2.500 |
1.25 |
2.25 |
3.50 |
10.81 |
| 2 |
4.000 |
1.25 |
2.25 |
3.50 |
10.81 |
| 3 |
3.000 |
1.25 |
2.25 |
3.50 |
10.81 |
| 4 |
3.500 |
1.25 |
2.25 |
3.50 |
10.81 |
| Stile J Dati dimensionali e di montaggio |
Borsa
Ø |
E |
EE |
F |
FB
Ø |
G |
J |
K. |
R |
TF |
F.I. |
Aggiungi colpo |
| NPTF1 |
SAE2 |
LB |
P |
| 1.50 |
2.50 |
1/2 |
10 |
0.38 |
0.44 |
1.75 |
1.50 |
0.38 |
1.63 |
3.44 |
4.25 |
5.00 |
2.88 |
| 2.00 |
3.00 |
1/2 |
10 |
0.63 |
0.56 |
1.75 |
1.50 |
0.44 |
2.05 |
4.13 |
5.13 |
5.25 |
2.88 |
| 2.50 |
3.50 |
1/2 |
10 |
0.63 |
0.56 |
1.75 |
1.50 |
0.44 |
2.55 |
4.63 |
5.63 |
5.38 |
3.00 |
| 3.25 |
4.50 |
3/4 |
12 |
0.75 |
0.69 |
2.00 |
1.75 |
0.56 |
3.25 |
5.88 |
7.13 |
6.25 |
3.50 |
| 4.00 |
5.00 |
3/4 |
12 |
0.88 |
0.69 |
2.00 |
1.75 |
0.56 |
3.82 |
6.38 |
7.63 |
6.63 |
3.75 |
| 5.00 |
6.50 |
3/4 |
12 |
0.88 |
0.94 |
2.00 |
1.75 |
0.81 |
4.95 |
8.19 |
9.75 |
7.13 |
4.25 |
| 6.00 |
7.50 |
1 |
16 |
1.00 |
1.06 |
2.25 |
2.25 |
0.88 |
5.73 |
9.44 |
11.25 |
8.38 |
4.88 |
