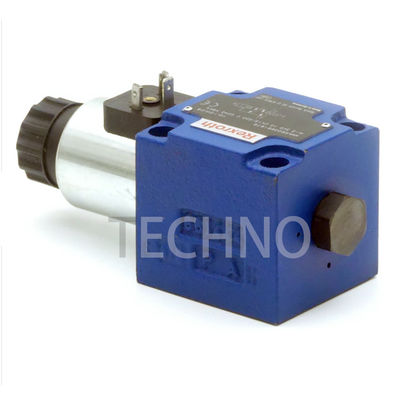

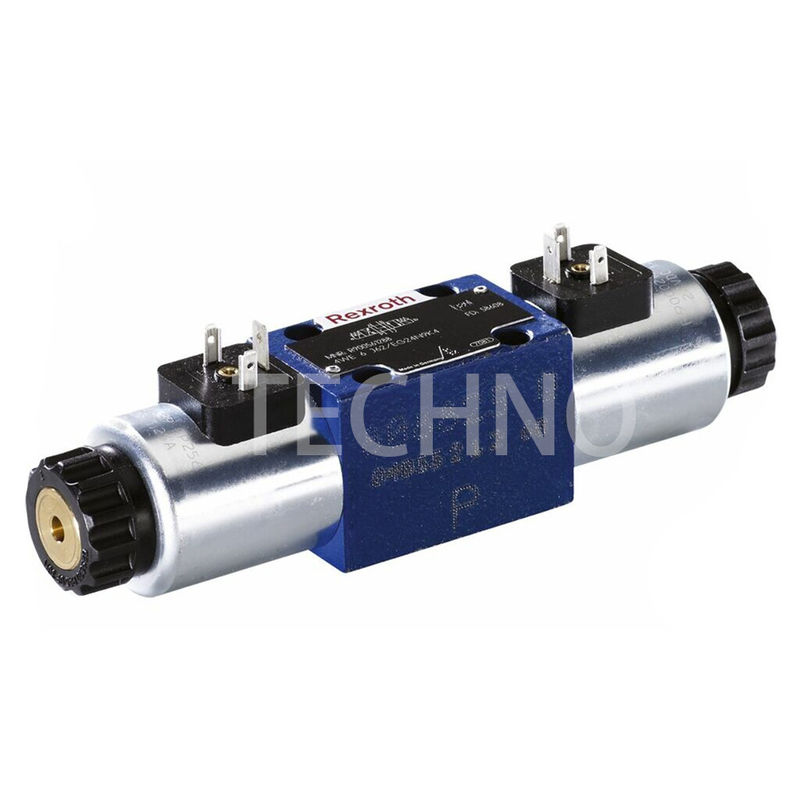

Valvola di controllo idraulica Rexroth
4WE6D70/HG24N9K4
Rexroth 4WE6D70/HG24N9K4 Valvola di controllo idraulica 30 a +50 Qualsiasi posizione di installazione
Descrizione del prodotto:
La valvola di controllo idraulica è un sistema di automazione delle valvole progettato per essere utilizzato in una varietà di sistemi idraulici.Questo dispositivo è in grado di controllare la pressione del sistema con il suo design unicoÈ una soluzione affidabile ed economica per qualsiasi problema di controllo della pressione idraulica.Può essere installato in qualsiasi posizione e può gestire un flusso massimo di 80 (DC) o 60 (AC) L/min. La gamma di temperatura ambiente per la valvola è da 30 a +50 °C. La valvola di controllo idraulica fornisce un controllo preciso e affidabile della pressione e del flusso del sistema,garantire che il sistema funzioni in modo sicuro ed efficiente.
Caratteristiche:
Le valvole a bobina direzionale a azionamento diretto di RE sono progettate per elevate prestazioni e presentano modelli di portabilità in base alla DIN 24340 modulo A, ISO 4401-03-02-05 e NFPA T3.5.1 R2-2002 D03, queste valvole sono dotate anche di sottopiastre di cui alla norma RE 45052.Questo consente di cambiare facilmente le bobine senza dover aprire la camera tenuta alla pressione. sono disponibili opzioni sia per connessioni elettriche individuali che centrali (per maggiori informazioni si rimanda alla RE 08010).e per una variante a commutazione agevoleInfine, sono disponibili interruttori di posizione induttivi e sensori di prossimità senza contatto, ai sensi della RE 24830.Leggere "Informazioni generali sui prodotti idraulici" (RE 07008), e "Installazione, messa in servizio e manutenzione di valvole industriali" (RE 07300).
Parametri tecnici:
| Tipo di tensione |
tensione continua |
tensione alternata 50/60 Hz |
| Voltaggi disponibili5) (per il codice di ordinazione dei solenoidi a tensione alternata, cfr. sotto) V |
12, 24, 96, 205 |
110, 230 |
| Tolleranza di tensione (tensione nominale) in % |
± 10 |
| Consumo di energia W |
30 |
️ |
| Potenza di tenuta VA |
️ |
50 |
| VA di accensione |
️ |
220 |
| Ciclo di esercizio (ED) VA |
100 |
Orario di cambio
secondo
ISO 6403 6) |
¢ ON ms |
Da 25 a 45 |
Da 10 a 20 |
| ¢ OFF ms |
Da 10 a 25 anni |
Da 15 a 40 |
| Frequenza massima di commutazione 1/h |
15000 |
7200 |
|
Temperatura superficiale massima della bobina
°C [°F]
|
120 [248] |
180 [356] |
Tipo di protezione secondo
DIN EN 60529 |
con connettore "K4", "K72L", "K73L" |
IP 65 (con connettore di accoppiamento montato e bloccato) |
| con connettore "C4" |
IP 66A (con connettore di accoppiamento montato e bloccato) |
| con connettore "K40" |
IP 69K (con connettore di accoppiamento montato e bloccato) |
Interruttori con caratteristica di innesco "K" secondo la norma EN 60898-1 (VDE 0641-11),
EN 60947-2 (VDE 0660-101), IEC 60898 e IEC 60947-2
| Solenoide alternativo, 50 Hz |
corrente nominale inferiore I 1 in A |
Corrente nominale superiore I 2 in A |
| W24 |
2.3 |
3.6 |
| W42 |
1.45 |
1.92 |
| W48 |
1.15 |
1.92 |
| W100 |
0.64 |
0.9 |
| W110 |
0.6 |
0.9 |
| W115 |
0.52 |
0.9 |
| W127 |
0.48 |
0.6 |
| W200 |
0.33 |
0.6 |
| W220 |
0.31 |
0.6 |
| W230 |
0.26 |
0.36 |
| W240 |
0.26 |
0.36 |
Applicazioni:
La produzione di valvole idrauliche è una tecnologia di produzione versatile con una miriade di applicazioni, che la rendono immensamente utile in molte industrie o situazioni.è impiegato nelle macchine da costruzione, macchine minerarie, ascensori idraulici, macchine per lo stampaggio a iniezione, attrezzature per la piegatura e lo stampaggio, impianti di fusione, macchine di imballaggio, acciaierie, macchine utensili CNC e macchine agricole.
Oltre a questi esempi, la produzione di valvole idrauliche è utilizzata anche in vari altri siti, come impianti di coke, miniere di carbone e macchine di imballaggio.Grazie alla sua robustezza e alla sua capacità di funzionare in diverse condizioni, è anche una scelta pratica per molte applicazioni industriali.
Supporto e servizi:
Supporto tecnico e servizio delle valvole di controllo idrauliche
Forniamo supporto tecnico e servizio per i nostri prodotti di valvole di controllo idrauliche.Forniamo anche consigli di risoluzione dei problemi e rispondiamo alle vostre domande in modo rapido ed efficiente.
Il nostro team di supporto tecnico e di assistenza è disponibile 24 ore su 24, 7 giorni su 7, per rispondere alle vostre domande e fornire soluzioni.
Offriamo seminari online gratuiti per aiutarti a capire come funzionano i nostri prodotti e servizi. Forniamo anche sessioni di formazione gratuite per assicurarti di ottenere il massimo dai nostri prodotti.
Ci impegniamo a fornire un servizio e un supporto eccellenti per i clienti.
Imballaggio e trasporto:
Imballaggio e spedizione della valvola di controllo idraulica:
- La valvola di controllo idraulica è confezionata in una scatola con un'etichetta che contiene il numero di serie del prodotto.
- La valvola di controllo idraulica viene spedita in un imballaggio ecologico per proteggere il prodotto durante la spedizione.
- La valvola di controllo idraulica è fornita con un manuale di istruzioni e informazioni sulla garanzia.
