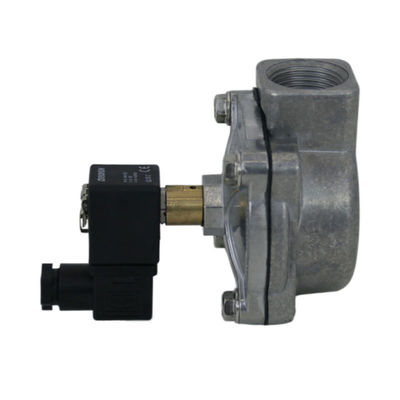

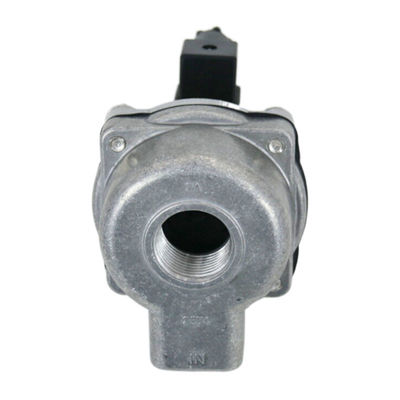

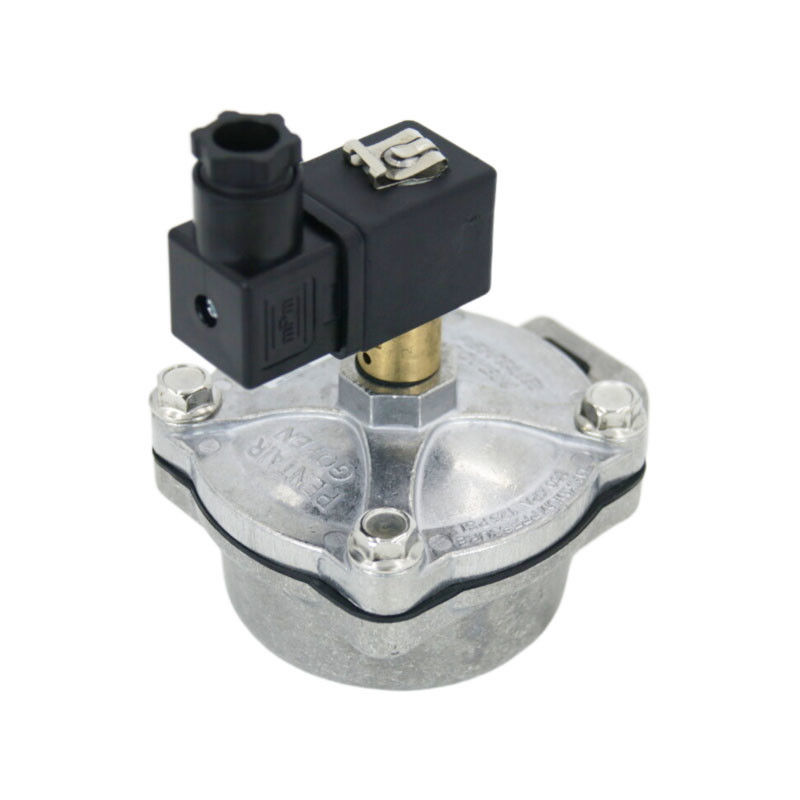

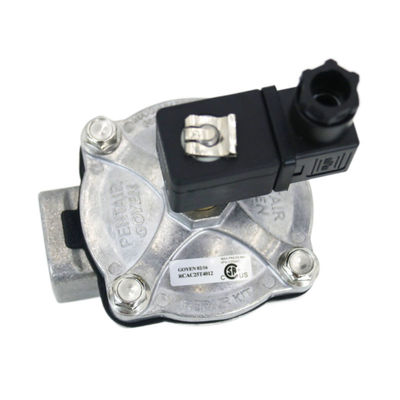

1' CA25T Valvole a getto a impulso sostitutive Goyen 0,3MPa~0,8MPa

Valvole a getto a impulso di ricambio CA25T

CA25T Valvole a getto a impulso di sostituzione Goyen
1. Collegare l'aria pulita con la pressione nominale all'ingresso dell'aria della valvola di impulso elettromagnetico.Valvola solenoideper vedere se la valvola dell'impulso elettromagnetico è aperta. .

2. collegare l'aria pulita con una pressione di 0,1 MPa all'ingresso della valvola a impulsi elettromagnetici, inserire il segnale elettrico della valvola chiusa,e verificare se la valvola di impulso elettromagnetico è chiusa in modo sicuro.

3. Collegare l'aria pulita della pressione della sorgente d'aria a 0.8MPa all'ingresso d'aria della valvola a impulsi elettromagnetici per 60 minuti per controllare la perdita delle parti sigillate della valvola a impulsi elettromagnetici.

Dimensione principale del raccoglitore di polvere CA25T da 1'Valvola a getto d'impulso:

Dettagli della parte di ricambio del CA25T 1 InchValvola solenoide per raccoglitore di polvere:

Parametri tecnici delle valvole a diaframma della serie Goyen di tipo T:

Principio di funzionamento delle valvole a getto a impulso di tipo angolare:

La valvola a getto a impulso ad angolo retto è caratterizzata da un angolo retto di 90 gradi tra i tubi di ingresso e di uscita della valvola.Il diaframma nella valvola divide la valvola d'impulso in due camere d'aria anteriori e posteriori, e il gas ad alta pressione viene collegato dall'ingresso dell'aria alla camera d'aria inferiore.il gas passa attraverso le condotte a pressione costante delle carcasse superiore e inferiore e l'orificio entra nella camera di decompressionePoiché la bobina blocca il foro di sollevamento della pressione sotto l'azione della molla, il gas non viene scaricato, in modo che la pressione della camera di decompressione e della camera inferiore siano le stesse,e sotto l'azione della primavera, il diaframma si blocca e il gas non esce.

Quando la valvola di impulso viene alimentata, il nucleo della valvola viene sollevato dalla forza elettromagnetica, il foro di sollevamento della pressione viene aperto e il gas viene espulso.A causa dell'azione dell'orificio del tubo a pressione costante, la velocità di deflusso del foro di sollevamento della pressione è maggiore di quella del tubo a pressione costante della camera di decompressione.La velocità di afflusso del gas fa sì che la pressione nella camera di decompressione sia inferiore alla pressione nella camera inferioreIl gas nella camera inferiore solleva il diaframma per aprire l'ugello.
