Name: CY1B6H-100 200 300 400 500 SMC cilindro senza pali serie CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Casa Prodotti Cilindro pneumatico del pistone

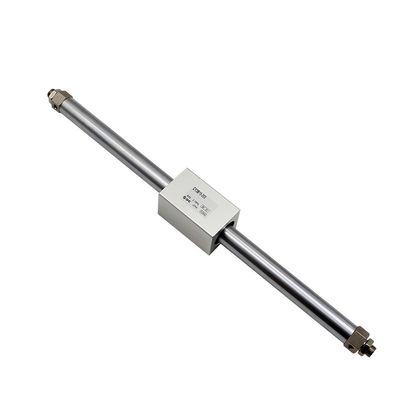

CY1B6H-100 200 300 400 500 SMC cilindro senza pali serie CY1B

Dettagli:

Luogo di origine:	Cina
Marca:	SMC
Certificazione:	CE
Numero di modello:	CY1B6H-100

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negoziabile
Imballaggi particolari:	Sacchetto di plastica, scatola, cartone, pallet
Tempi di consegna:	1-7 giorni lavorativi dopo il pagamento
Termini di pagamento:	T/T, Western Union, PAYPAL
Capacità di alimentazione:	5000 pezzi/1Mese

Contatto

Descrizione di prodotto dettagliata

Tipo ad effetto doppio del cilindro:	cilindro di ammortizzatore regolabile	Tipo di cilindro combinato:	Cilindro pressurizzato
Medio di lavoro:	Aria pulita	Pressione di lavoro:	0.1~1.0MPa
Pressione garantita:	1.35MPa	Colpo di cuscino:	20 mm/32 mm
Dimensione della porta:	G1/8 G1/4 G3/8	Parole chiave:	Frigorifero pneumatico senza pali
Modello:	Ciclo 1b, Ciclo 3b	Marchio:	Pneumatico VPC
Evidenziare:	CY1B6H-100 SMC cilindro senza pali , SMC cilindro senza pali serie CY1B

Colpo standard

Dimensione del foro ((mm)	Stratto standard ((mm)	Nota: corsa massima (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

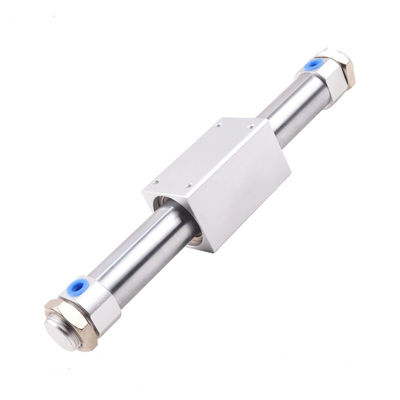

Cy1b Cy3b Bollitori pneumatici pneumatici ad aria senza pali magneticamente

1La serie CY3B di cilindri pneumatici senza pali è molto diffusa nell'automazione
2.Normalmente le dimensioni del foro: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3.Utilizzare cuscini di gomma di tipo standard per mantenere il funzionamento del cilindro in modo tranquillo, sicuro e silenzioso.
4- Più facile e variato.
5.Tipo di cuscinetto di scorrere.

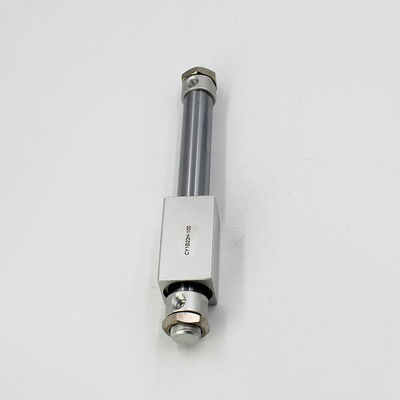

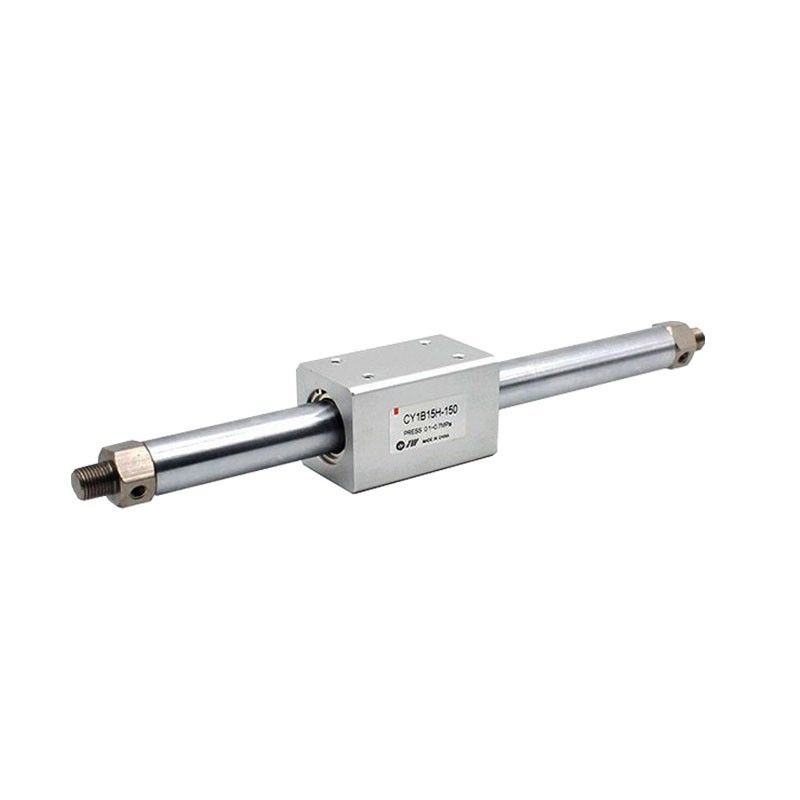

CY1B6H-100 200 300 400 500 SMC cilindro senza pali serie CY1B 0

CY3B cilindro senza barre con accoppiamento magnetico, la gamma di opzioni di movimento è ampia, la corsa è maggiore di quella del cilindro ordinario;l'uso di cuscinetti a sfera rende il cilindro portatore di carico eccentrico e può muoversi senza intoppiIl pistone non ha alcun collegamento meccanico tra gli slider e le prestazioni di tenuta sono eccellenti; può installare un tampone e l'azione di inversione è fluida e senza urti.

1,Riduzione di peso
2,Riduzione della lunghezza
3,I contenitori di lubrificante sono montati sulle superfici interne ed esterne del tubo del cilindro per mantenere la lubrificazione.
4,Il bullone di regolazione migliora la precisione/ripetibilità del colpo. La posizione del colpo può essere mantenuta con il bullone di regolazione posizionato accanto all'ammortizzatore, quindi non è necessaria la regolazione del colpo.
5,Il filo NPT e il filo G sono disponibili come standard

Dimensione del foro ((mm)	6	10	15	20	25	32	40	50	63
Medio di lavoro	Aria
Pressione di prova	1.05Mpa
Pressione minima	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Pressione massima	0.7Mpa
Temperatura di funzionamento	-10°C a 60°C
Velocità del pistone	50-500 mm/s
Cushion	Paratoio di gomma
Lubrificazione	Non richiesto
Forza di trattenimento del magnete ((N)	19.6	53.9	137	231	363	588	922	1471	2256

Cylindro senza bastoncini con accoppiamento magnetico di base della serie CY3BCaratteristiche del prodotto

Caratteristiche del prodotto	1L'anello resistente all'usura è superiore del 70% a quello della serie CYl B, migliorando così la capacità portante dell'albero.
	L'anello resistente all'usura di resina speciale è utilizzato per migliorare la lubrificazione e la durata.
	3L'anello antipolvere del pedale ha ridotto la pressione minima di lavoro del 30%.
	4.Le dimensioni di installazione sono le stesse della serie CY1B/R.

Cy3b Series Basic Magnetic Coupling Rodless Cylinder

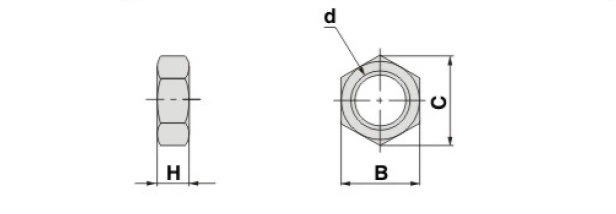

Componente	Dimensione del foro (mm)	d	H	B	C
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Installazione e istruzione

Installazione - e istruzione	1.Deve pulire la sporcizia nel tubo prima di collegare il cilindro, al fine di mantenere la pulizia interna dei cilindri.
	2.Il mezzo utilizzato dalla bombola deve essere filtrato da un filtro (più di 40 mm) prima dell'uso.
	3- misure anti-congelamento devono essere adottate in ambiente a bassa temperatura per evitare che l'umidità si congeli nel sistema.
	4.Se il citindro è stato lasciato inutilizzato per lungo tempo, fare attenzione alla superficie arrugginita e installare tappi per la polvere all'ingresso e all'uscita
