Descrizione del prodotto:
La membrana della serie M/D (come il tipo M/D25) è realizzata in materiale elastomero termoplastico (TPE), che ha un'eccellente resistenza alla stanchezza e una grande adattabilità alle temperature (-40 °C~100 °C),con un'intensità di potenza di potenza superiore a 50 W,.La struttura composita a tre strati (strato di tenuta + scheletro in fibra di poliestere + strato elastico) garantisce una risposta rapida (≤ 30 ms) e una lunga durata (standard 1 milione di azioni) in ambienti ad alta pressione.
Applicazioni:
Sistema di impulso a getto del filtro per sacchetti
i diaframmi della serie M/D (ad esempio, M/D25) fungono da componenti di tenuta e di azionamento del nucleo delle valvole a impulsi,rilascio istantaneo di aria compressa nel filtro del sacchetto per eliminare la polvere dalla superficie del sacchetto del filtro attraverso impulsi a getto ad alta frequenza (diverse volte al secondo).
Processo operativo:Segnale elettrico attiva la valvola di impulso → Il diaframma si apre istantaneamente → L'aria compressa entra nel sacchetto filtro attraverso il tubo a getto → Il sacchetto si espande e scuote la polvere → Il diaframma si ripristina e si chiude.
Modelli di valvole compatibili:
- Autel AE1825B, AE2825B, AE1825R, ecc., valvola d'impulso da 1" 1;
- Valvole a impulso della serie MD (ad esempio, MD120, MD125, MD140S, ecc.), particolarmente adatte per valvole con diametro nominale da 20 mm a 76 mm che coprono 36.
Trasporto della polvere e rottura dell'arco del silo
Utilizzato per eliminare blocchi nelle condotte di trasporto pneumatiche o rompere ponti di materiale nei silos, impedendo l'ostruzione da flussi d'aria pulsanti, adatto per scenari che coinvolgono polvere di carbone, grani,granuli di plastica, ecc.
Applicazioni industriali Modelli di diaframma compatibili Requisiti chiave
| Industria |
Applicazione |
Modelli di diaframma compatibili |
Requisiti chiave |
| Fabbricazione di cemento |
Collettore di polveri di coda del forno, rimozione di polveri di macinazione delle materie prime |
M/D25, MD140S |
Resistente alla polvere a temperatura ambiente (< 80°C) |
| Fusione dell'acciaio |
Rimozione della polvere dalla testa della macchina di sinterizzazione, depurazione dei gas di altoforno |
MD150S, MD162S |
Richiede un sistema di raffreddamento (temperatura ≤ 60°C) |
| Trasformazione del legno |
Sistema di raccolta delle polveri di segatura |
MD125 |
Progettazione a prova di esplosione |
| Alimenti/prodotti chimici |
Disponibilità di blocco del trasportatore pneumatico a polvere |
M/D25 (materiale TPE) |
Aria secca senza olio (compatibilità FDA) |
| Incinerazione dei rifiuti |
Sistema di trattamento dei gas di combustione |
Richiede un diaframma EPDM/FKM |
resistenti alla corrosione (gas acidi) |

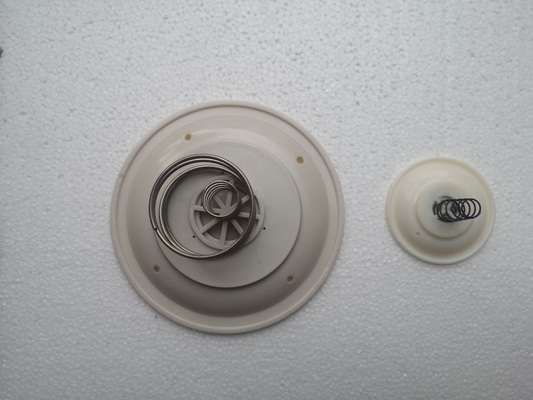

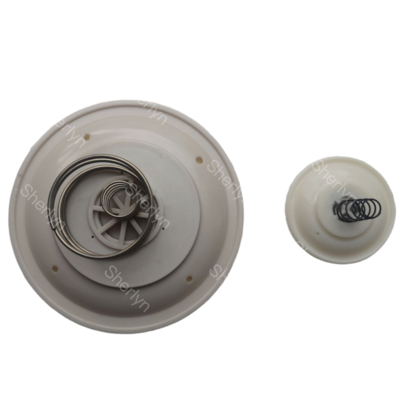

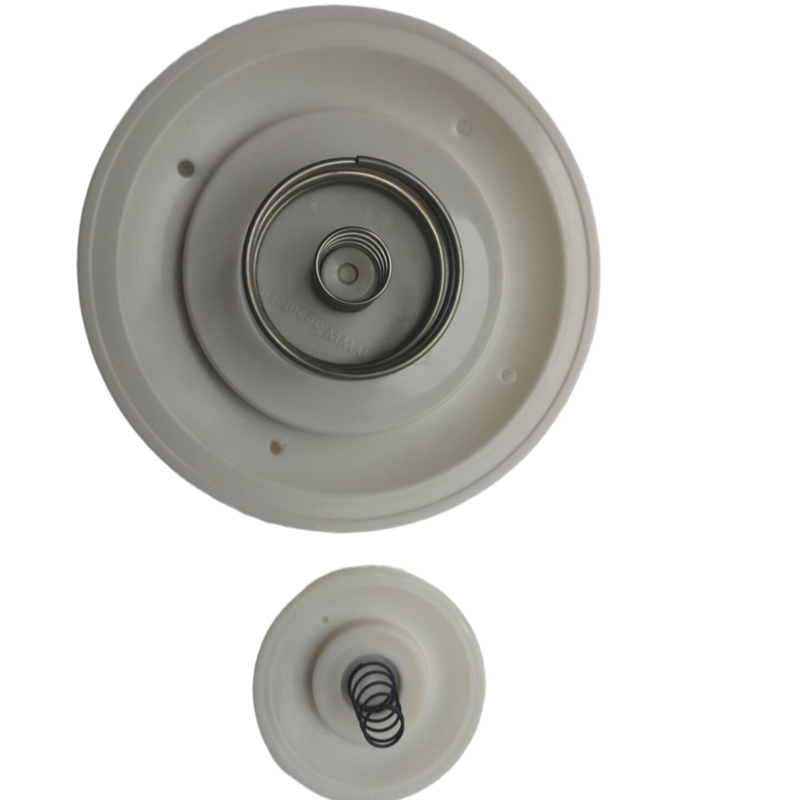

M/D50 M/D60 Diaframma per valvola d'impulso del raccoglitore di polvere Autel AE1450B AE1460B
Il diaframma e' la parte piu' importante della valvola di impulso.l'aria intrappolata sopra il diaframma della valvola d'impulso si esaurisce rapidamente causando un'apertura rapida della valvola principale del diaframmaQuando la valvola di impulso è disattivata, l'aria sfugge attraverso il foro di emorragia della valvola di impulso principale per bilanciare la pressione del diaframma e chiude immediatamente la valvola di impulso.
Opzioni per la personalizzazione:
1Materiale del diaframma: TPE, NBR, EPDM, FKM
2Materiale del sedile: Nylon, gomma, PTFE
3Colore del diaframma: nero, bianco, rosso, verde, ecc.
4- Dimensione del diaframma: possiamo farlo come il tuo disegno
5. Imballaggio: possiamo fornirvi sacchetti di plastica personalizzati con basso MOQ
| Diaframma |
Diaframma |
Valvola di impulso |
Valvola di impulso |
Diaframma |
| Codice dell'ordine |
Numero di riferimento |
Numero di modello |
Dimensione della porta |
Materiale |
| AE18 |
M/D20 |
AE1818B, AE2818B |
3/4'', 1'' |
TPE (norma) |
| AE1822B, AE2822B |
FKM+PTFE (alta temperatura) |
| AE25 |
M/D25 |
AE1825B, AE2825B |
1' |
|
| AE1825R, AE2825R |
|
| AE40 |
M/D40 |
AE1440B, AE2440B |
1-1/2' |
|
| AE1440R, AE2440R |
|
| AE50 |
M/D50 |
AE1450B, AE2450B |
2'', 2-1/2' |
|
| M/D60 |
AE1460B, AE2460B |
|
| AE75 |
M/D75 |
AE1475I12, AE2475I12 |
3' |
|
Supporto e servizi:
I nostri prodotti di supporto tecnico e servizi per il diaframma della valvola di impulso includono:
- Guida e supporto per l'installazione
- Assistenza per la risoluzione dei problemi
- Consulenza e raccomandazioni in materia di manutenzione
- Formazione e istruzione sui prodotti
- Informazioni sulla garanzia e trattamento dei sinistri
Imballaggio e trasporto:
Imballaggio del prodotto:
Il diaframma della valvola di impulso è accuratamente confezionato per garantirne la protezione durante il trasporto.
Spedizione:
Offriamo servizi di spedizione affidabili ed efficienti per il diaframma della valvola pulsante.Riceverete un numero di tracciamento per monitorare lo stato della spedizione.
