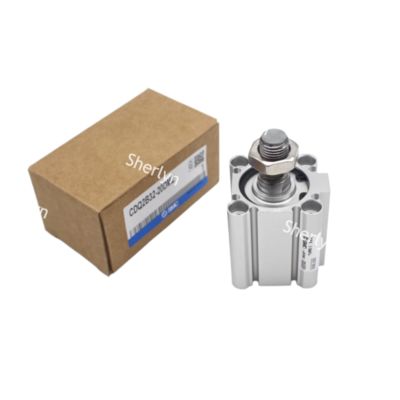

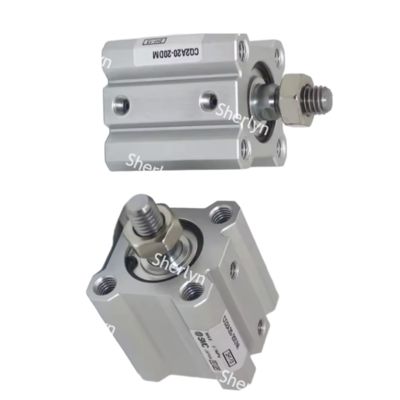

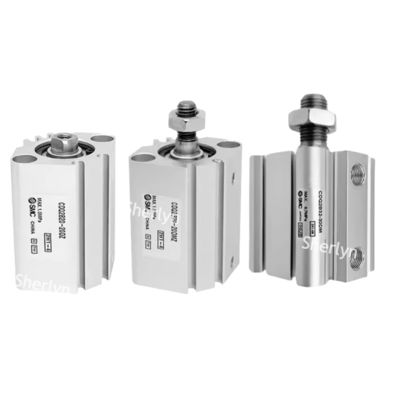

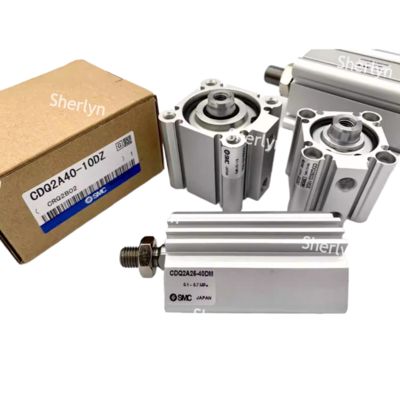

CQ2A12-50D SMC cilindro compatto di tipo standard a doppia azione a canna singola serie CQ2 12 dimensione del foro

• Metodo di funzionamento del cilindro

  Doppio effetto

• Metodo di funzionamento dell'asta

  Aste singole

• Forma del corpo principale

  [Forma a blocco] Cilindro a piastra

• Diametro interno del cilindro (tubo)

  12

• Corsa (mm)

  50

• Funzione aggiuntiva

  Standard

• Ambiente, Applicazioni

  Standard

• Temperatura di esercizio

  -10～70

• Pressione di esercizio

  0.07～1

• Cuscinetto

  -

• Specifiche

  Senza magnete integrato

• Tipo di corsa

  -

• Staffa di supporto

  Entrambe le estremità filettate

• Tipo di filettatura della porta

  Vite M

• Opzioni corpo

  Standard (filettatura femmina all'estremità dell'asta)

• Interruttori automatici

  -

• Cavo di collegamento

  -

• Il numero di interruttori

  -

• Raccordo metallico per punta dell'asta

  Senza staffa

• Specifiche su misura

  Nessuno

• Tipo

  Tipo pneumatico

• Su ordinazione (tipo nipplo per tubo flessibile)

  -

• Fessura di montaggio dell'interruttore automatico

  Nessuno

• Bullone di montaggio

  Nessuno

• Metodo di rilascio manuale

  -

• Specifiche su ordinazione (posizione di montaggio della staffa a perno)

  -

• Opzione

  Prodotto standard (Nessuna opzione)

• -

  -

Descrizione del prodotto:

Il prodotto presenta un design ultra sottile, ideale per ambienti con spazio limitato.

La lunghezza complessiva è stata notevolmente ridotta, con una larghezza minima che va da 7,5 mm (valvola SJ2000) a 10 mm (valvola SJ3000). Questo lo rende adatto per dispositivi e apparecchiature di automazione con spazio limitato.

Questo prodotto è dal 5% al 13% più leggero del vecchio CQ2, il che aiuta a ridurre il carico dell'apparecchiatura.

Il prodotto offre una fessura per interruttore magnetico a quattro lati, che consente l'installazione a quattro vie di interruttori magnetici per una maggiore flessibilità di layout. L'interruttore è incorporato in una scanalatura senza sporgere per evitare interferenze. Inoltre, sono forniti accessori modulari come bulloni di installazione standard e connettori terminali a palo, con componenti di montaggio a doppio orecchio/piede opzionali disponibili, eliminando la necessità di ulteriori approvvigionamenti.

Il prodotto offre tenuta e ammortizzazione con guarnizioni in gomma nitrilica (NBR) adatte per ambienti che vanno da -10 °C a 70 °C. Alcuni modelli sono inoltre dotati di un cuscinetto in gomma standard per ridurre l'impatto terminale. Con un livello di protezione IP65 (il corpo valvola in acciaio inossidabile soddisfa NEMA 4X), questo prodotto è resistente alla polvere e agli ambienti umidi.

Applicazioni:

Il tipo standard CQ2-Z (diametro del cilindro 20-50 mm) viene utilizzato per la pinza del braccio robotico e lo smistamento del nastro trasportatore nell'automazione industriale. Offre un posizionamento preciso e una movimentazione efficiente per varie applicazioni.

La serie CQ2K, con un'asta non retrattile, assicura che i componenti vengano assemblati senza errori di rotazione. Questo tipo di cilindro è ideale per attività di assemblaggio di precisione nelle linee di produzione elettronica.

Il sistema di rimozione della polvere incorpora il CQ2B160 con un diametro del cilindro di 160 mm. Questo cilindro aziona la valvola di sollevamento in combinazione con una valvola a impulsi per efficaci processi di pulizia della polvere.

La serie CQ2 □ S è progettata per resistere a carichi e pressioni laterali, rendendola adatta alla gestione di contenitori di stoccaggio contenenti materiali in polvere.

Nelle operazioni di macchinari alimentari, il cilindro CQ2-R/V resistente all'acqua è lavabile e dotato di guarnizioni in EPDM per garantire la compatibilità con ambienti sterili.

In scenari ad alta temperatura, il cilindro con corpo valvola in acciaio inossidabile e guarnizione FKM (personalizzato) può resistere a temperature fino a 120°C, rendendolo adatto per l'uso in ambienti con temperature elevate istantanee.

SMC ha ridisegnato il cilindro compatto CQ2 con un nuovo corpo, rendendo possibile il montaggio di interruttori automatici su una qualsiasi delle 4 superfici, a seconda delle condizioni di installazione. Le scanalature di montaggio degli interruttori automatici hanno sostituito le guide di montaggio CQ2, impedendo la sporgenza degli interruttori automatici e migliorando la facilità e la sicurezza del lavoro.

Caratteristiche:
□ Doppio effetto, asta singola, cilindro compatto
□ Dimensioni alesaggio *: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
□ Corsa standard *: da 5 a 100
□ Filettature delle porte: M *; Rc, NPT o G *
□ Interruttore automatico abilitato
