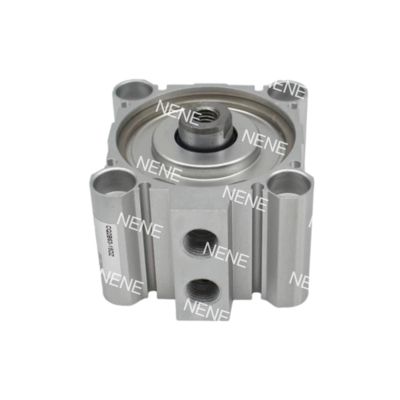

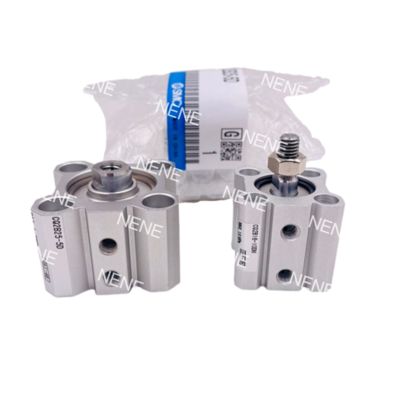

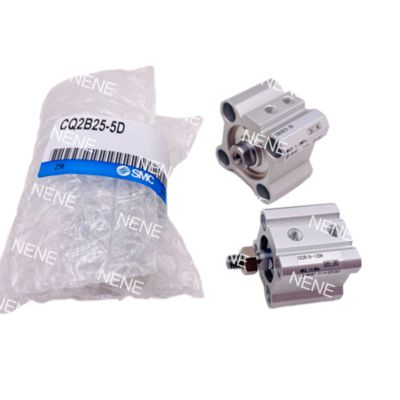

Cilindro pneumatico a pistone SMC CQ2A12-45D per aria in applicazioni pesanti

Descrizione del prodotto:

I cilindri ultra compatti della serie SMC CQ2A offrono un movimento lineare preciso in applicazioni dove lo spazio è limitato. Questi cilindri a doppio effetto con stelo singolo presentano un alesaggio di 12 mm e sono disponibili con opzioni di corsa che vanno da 5 mm a 50 mm. Nonostante siano più corti del 30% rispetto ai cilindri standard, offrono prestazioni affidabili. Realizzati in alluminio di grado aerospaziale con anodizzazione dura, questi cilindri possono operare a 0,05-1,0 MPa (7-145 psi) per produrre una spinta massima di 90 N.

I cilindri sono dotati di guarnizioni pre-lubrificate, garantendo un funzionamento esente da manutenzione, e hanno campi magnetici integrati per il montaggio dei sensori. Sono compatibili con il sistema di accessori modulari di SMC, consentendo una facile integrazione con guide, valvole e staffe di montaggio.

Caratteristiche:

Design ottimizzato per lo spazio
Ultra-compatto: Larghezza 24 mm, 40% più corto dei cilindri ISO (ad esempio, 82 mm a corsa di 50 mm)
Leggero: Corpo in alluminio con ottimizzazione topologica (0,15 kg a corsa di 50 mm)
Integrazione modulare: Montaggio diretto con guide MXS/valvole VQ

Prestazioni di precisione
Spinta bilanciata: 90N±3% forza bidirezionale a 1,0 MPa
Alta velocità: Funzionamento a 500 mm/s, tempo di risposta di 0,15 s a corsa di 50 mm
Ammortizzazione regolabile: Smorzatore idraulico opzionale (assorbimento 0,043J)

Durata migliorata
Opzione ampia temperatura: Guarnizioni -XB6 per funzionamento a -40~150°C (-40~302°F)
Resistenza alla corrosione: Kit in acciaio inossidabile -XC6 (stelo SUS304)
Protezione IP65: Doppi tergicristalli -XC4 per ambienti polverosi/sporchi

Montaggio intelligente
Slot sensore a 4 lati: Compatibile con sensori D-M9N (slot Φ3,5 mm)
8 stili di montaggio: Viti precaricate per configurazioni di tipo A/L/D
Regolazione della corsa: Modifica della corsa ±5 mm con modulo -XC8

Ingegneria avanzata
Alesaggio anodizzato duro: Rivestimento da 25μm, resistenza all'usura 3×
Stelo cromato duro: Spessore 0,02 mm, coefficiente di attrito μ≤0,15
Guarnizioni a tenuta zero: Composto X271 FKM, Perdite <0,1 mL/min a 0,5 MPa

Applicazioni:

Manipolazione di microcomponenti: I nostri modelli a corsa breve da 5-15 mm sono progettati per consentire il prelievo e il posizionamento di precisione di componenti SMD 0201 nell'assemblaggio di PCB. Ottengono una ripetibilità impressionante di ±0,05 mm per garantire l'accuratezza.

Sistemi di marcatura laser: Con corse da 20-30 mm, i nostri sistemi azionano le teste di marcatura supportate dal feedback di posizione tramite sensori D-M9N. Questa configurazione garantisce una precisione di allineamento con una deviazione inferiore a 0,1 mm.

Trasferimento di campioni diagnostici: Le nostre varianti di corsa da 35-50 mm, dotate di kit in acciaio inossidabile -XC6, eccellono nella gestione di campioni biologici negli analizzatori. Sono essenziali per prevenire la contaminazione in ambienti conformi alla FDA.

Erogazione di reagenti: Funzionando a bassa pressione (0,05 MPa), i nostri sistemi forniscono una precisione di dosaggio del fluido di 0,1 mL negli strumenti IVD utilizzando unità a corsa di 10 mm.

Ispezione ottica: I cilindri con corse da 40 mm posizionano con precisione le telecamere AOI a velocità regolabili da 50-200 mm/s, garantendo vibrazioni minime durante le immagini ad alto ingrandimento.

End-effector robotici: Integrati con robot collaborativi, i nostri sistemi eccellono nell'inserimento di parti leggere con corsa di 25 mm e filettature dello stelo M3, raggiungendo tempi di ciclo inferiori a 0,5 s.

Taglio ad alta velocità: Utilizzando modelli a corsa di 50 mm, i nostri macchinari offrono un'efficiente attuazione della lama nei sistemi di sigillatura di film, completando i tagli in soli 0,2 s a 1,0 MPa. Inoltre, viene impiegata l'ammortizzazione idraulica per la riduzione degli urti.

Allineamento etichette: Le nostre versioni a corsa di 15 mm, con orecchie di montaggio -DZ, correggono efficacemente le deviazioni di posizione delle etichette di ≤0,3 mm nelle linee di confezionamento blister farmaceutiche.

Un produttore di dispositivi medici ha ottenuto risultati impressionanti riducendo lo spessore della macchina del 42% utilizzando il CQ2A12-30DMZ con sensori a 4 lati. Ciò ha portato a una significativa riduzione del 70% dei tempi di inattività nei sistemi di caricamento delle cartucce.

Supporto e servizi:

Il nostro team di supporto tecnico per il prodotto Cilindro pneumatico a pistone è dedicato a fornire assistenza per qualsiasi problema tecnico, risoluzione dei problemi e informazioni sul prodotto. Ci impegniamo a garantire che i nostri clienti abbiano un'esperienza positiva e che le loro esigenze siano soddisfatte in modo rapido ed efficace.

Oltre al supporto tecnico, offriamo anche una gamma di servizi relativi al prodotto Cilindro pneumatico a pistone, inclusi servizi di manutenzione e riparazione, formazione sui prodotti e opzioni di personalizzazione per soddisfare esigenze specifiche. Il nostro obiettivo è aiutare i nostri clienti a massimizzare le prestazioni e la longevità delle loro apparecchiature.

Imballaggio e spedizione:

Nome del prodotto: Cilindro pneumatico a pistone

Descrizione: Il nostro cilindro pneumatico a pistone di alta qualità è progettato per fornire prestazioni efficienti e affidabili in varie applicazioni industriali.

Il pacchetto include: 1 x Cilindro pneumatico a pistone

Spedizione: Questo prodotto sarà accuratamente imballato per garantire una consegna sicura. Le opzioni di spedizione includono la spedizione standard e quella rapida.
