Descrizione del prodotto:

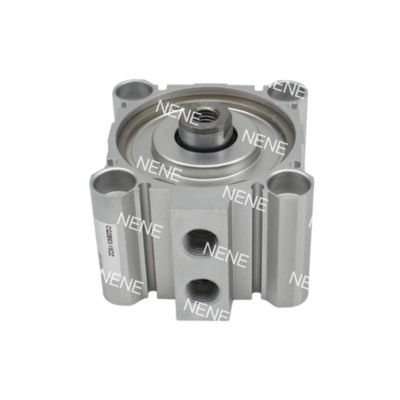

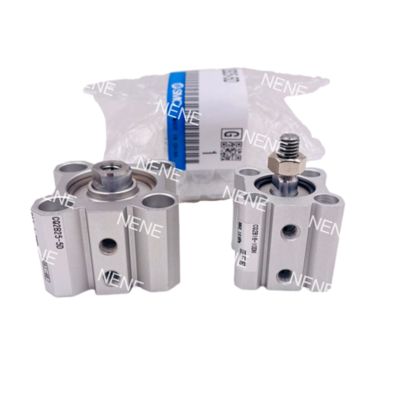

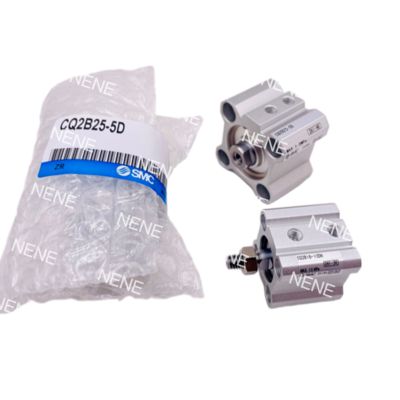

Le bombole ultracompatte della serie SMC CQ2A
Questi cilindri forniscono un movimento lineare di alta precisione in applicazioni con spazio limitato.I cilindri sono a doppia azione a canna singola, rendendoli del 30% più corti rispetto alle bombole standard mantenendo al contempo prestazioni robuste.
Realizzati in alluminio di qualità aerospaziale con anodizzazione dura, possono operare a 0,05-1,0 MPa (7-145 psi) per produrre una spinta massima di 90 N. Le guarnizioni pre-lubrificate garantiscono un funzionamento senza manutenzione,e campi magnetici integrati consentono il montaggio del sensore.
Questi cilindri sono compatibili con il sistema di accessori modulari di SMC, che comprende guide, valvole e supporti di montaggio.
Caratteristiche:
1Progettazione ottimizzata per lo spazio
Ultra-compatto:larghezza di 24 mm, inferiore del 40% a quella delle bombole ISO (ad esempio, 82 mm @ 50 mm di corsa)
Leggere:Corpo in alluminio ottimizzato per la topologia (0,15 kg @50 mm di corsa)
Integrazione modulare:Montaggio diretto con guide MXS/valvole VQ
2. prestazioni di precisione
Spinta bilanciata:90N±3% forza bidirezionale @1,0MPa
Alta velocità:500 mm/s di funzionamento, tempo di risposta di 0,15 s @ 50 mm di corsa
Cussoni regolabili:Amortizzatore idraulico opzionale (0,043J assorbimento)
3. Durabilità migliorata
Opzione Temp.- sigilli XB6 per il funzionamento a -40 °C - 150 °C
Resistenza alla corrosione:- kit in acciaio inossidabile XC6 (staffa SUS304)
Protezione IP65:-XC4 doppi asciugamani per ambienti di polvere/sporco
4. Montaggio intelligente
Scalature per sensori a quattro lati:Compatibile con sensori D-M9N (spazio Φ3,5 mm)
8 Stili di montaggio:Vetture precaricate per configurazioni di tipo A/L/D
Regolazione del passo:±5 mm di modifica del percorso con modulo -XC8
5Ingegneria avanzata
Scavo anodizzato duro:Rivestimento di 25 μm, resistenza all'usura 3 ×
Scala cromata dura:0spessore di 0,02 mm, coefficiente di attrito μ≤ 0,15
Sigilli a perdita zero:X271 composto FKM, < 0,1 ml/min di perdite @ 0,5 MPa
Applicazioni:
Fabbricazione di elettronica
Manipolazione dei microcomponenti:I modelli a breve tratto da 5 a 15 mm consentono di selezionare e posizionare con precisione 0201 componenti SMD nell'assemblaggio di PCB, raggiungendo una ripetibilità di ± 0,05 mm.
Sistemi di marcatura laser:20-30 mm di colpi guidano le teste di marcatura con feedback di posizione tramite sensori D-M9N, garantendo la precisione di allineamento sotto la deviazione di 0,1 mm.
Apparecchiature mediche e di laboratorio
Trasferimento di campioni diagnostici:Le varianti da 35-50 mm con kit in acciaio inossidabile -XC6 gestiscono campioni biologici negli analizzatori, prevenendo la contaminazione in ambienti conformi alla FDA.
Distribuzione del reagente:L'operazione a bassa pressione (0,05 MPa) consente di ottenere una precisione di dosaggio di 0,1 ml di fluido in strumenti IVD utilizzando unità a 10 mm di tratto.
Cellule di automazione compatte
Ispezione ottica:I cilindri a 40 mm di tratto posizionano le telecamere AOI a velocità regolabili da 50 a 200 mm/s, riducendo al minimo le vibrazioni durante le immagini ad alta ingrandimento.
Gli effettivi finali dei robot:Integrato con robot collaborativi per l'inserimento di parti leggere (25 mm di corsa, fili M3) con tempi di ciclo inferiori a 0,5 secondi.
Macchine per imballaggio
Taglio ad alta velocità:I modelli a 50 mm di corsa azionano le lame nei sistemi di tenuta a pellicola, completando i tagli in 0,2 secondi a 1,0 MPa con ammortizzazione idraulica per la riduzione degli urti.
Allineamento dell'etichetta:Le versioni a trazione da 15 mm con orecchie di montaggio -DZ correggono le deviazioni della posizione dell' etichetta ≤ 0,3 mm nelle linee di imballaggio in blister farmaceutico.
Studio di caso:
Un produttore di dispositivi medici ha ridotto lo spessore della macchina del 42% utilizzando CQ2A12-30DMZ con sensori a 4 lati, riducendo i tempi di inattività del 70% nei sistemi di caricamento delle cartucce.
Supporto e servizi:
I nostri prodotti di supporto tecnico e servizi per il cilindro pneumatico a pistoni includono:
- Assistenza per la risoluzione dei problemi operativi
- Guida per la corretta installazione e manutenzione
- Formazione e dimostrazioni dei prodotti
- Informazioni sulla garanzia e supporto
- Servizi di riparazione e sostituzione
Imballaggio e trasporto:
Nome del prodotto: cilindro pneumatico a pistoni
Descrizione: un cilindro pneumatico di alta qualità con un design a pistoni resistente per prestazioni efficienti.
Contenuto del pacchetto: - 1 cilindro pneumatico a pistoni - Manuale d'uso
Dimensioni dell' imballaggio: 10" x 4" x 4"
Metodo di spedizione: spedizione standard
Costo di spedizione: 10 dollari.00
