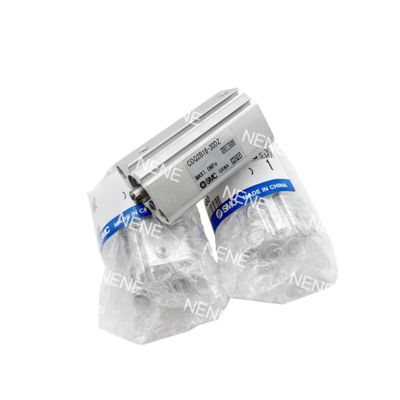

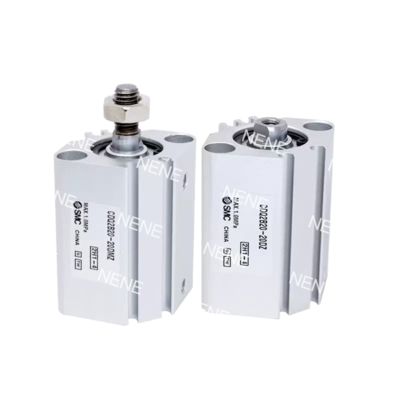

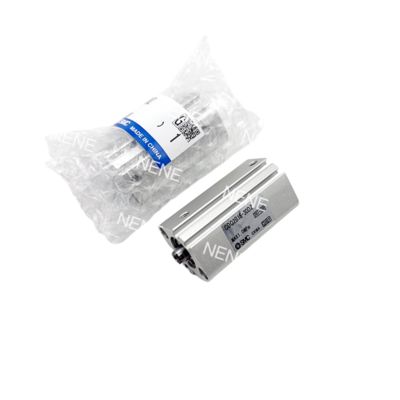

Single Rod Double Acting Cylinder CQ2A12-30D SMC 12 mm Foratura 30 mm Stroke

Descrizione del prodotto:

I cilindri ultra compatti della serie SMC CQ2A offrono un movimento lineare preciso per applicazioni con spazio limitato. Con un alesaggio di 12 mm e opzioni di corsa che vanno da 5 mm a 50 mm, questi cilindri a doppio effetto e stelo singolo sono il 30% più corti dei cilindri standard, pur mantenendo prestazioni robuste. Realizzati in alluminio di grado aerospaziale con anodizzazione dura, funzionano a 0,05-1,0 MPa (7-145 psi) per fornire una spinta massima di 90 N.

Le guarnizioni pre-lubrificate garantiscono un funzionamento esente da manutenzione e i campi magnetici integrati facilitano il montaggio dei sensori. I cilindri sono compatibili con il sistema di accessori modulari di SMC, che include guide, valvole e staffe di montaggio.

Caratteristiche:

Ultra compatto: larghezza 24 mm, 40% più corto dei cilindri ISO (ad es. 82 mm @ corsa 50 mm)

Leggero: corpo in alluminio con ottimizzazione topologica (0,15 kg @ corsa 50 mm)

Integrazione modulare: montaggio diretto con guide MXS/valvole VQ

Spinta bilanciata: forza bidirezionale di 90 N±3% @ 1,0 MPa

Alta velocità: funzionamento a 500 mm/s, tempo di risposta di 0,15 s @ corsa 50 mm

Ammortizzazione regolabile: smorzatore idraulico opzionale (assorbimento 0,043 J)

Opzione temperatura ampia: guarnizioni -XB6 per funzionamento a -40~150°C (-40~302°F)

Resistenza alla corrosione: kit in acciaio inossidabile -XC6 (stelo SUS304)

Protezione IP65: doppi tergicristalli -XC4 per ambienti polverosi/sporchi

Slot sensore a 4 lati: compatibile con sensori D-M9N (slot Φ3,5 mm)

8 stili di montaggio: viti precaricate per configurazioni di tipo A/L/D

Regolazione della corsa: modifica della corsa ±5 mm con modulo -XC8

Alesaggio anodizzato duro: rivestimento da 25μm, resistenza all'usura 3×

Stelo cromato duro: spessore 0,02 mm, coefficiente di attrito μ≤0,15

Guarnizioni a tenuta zero: composto X271 FKM, perdita <0,1 mL/min @ 0,5 MPa

Applicazioni:

Produzione di elettronica

Manipolazione di microcomponenti:I modelli a corsa breve che vanno da 5 a 15 mm vengono utilizzati per il prelievo e il posizionamento di precisione di componenti SMD 0201 nell'assemblaggio di PCB, ottenendo una ripetibilità entro ±0,05 mm.

Sistemi di marcatura laser:Le teste di marcatura sono azionate con corse da 20-30 mm e feedback di posizione tramite sensori D-M9N, garantendo una precisione di allineamento con una deviazione inferiore a 0,1 mm.

Apparecchiature mediche e di laboratorio

Trasferimento di campioni diagnostici:Le varianti con corse tra 35-50 mm e kit in acciaio inossidabile -XC6 vengono utilizzate per la manipolazione di campioni biologici negli analizzatori, prevenendo così la contaminazione in ambienti conformi alla FDA.

Erogazione di reagenti:Funzionamento a bassa pressione (0,05 MPa), ottenendo una precisa accuratezza di dosaggio del fluido di 0,1 mL negli strumenti IVD attraverso l'uso di unità a corsa di 10 mm.

Celle di automazione compatte

Ispezione ottica:I cilindri con corse di 40 mm posizionano le telecamere AOI a velocità regolabili da 50-200 mm/s, riducendo al minimo le vibrazioni durante le immagini ad alto ingrandimento.

Effettori finali robotici:Integrati con robot collaborativi per l'inserimento di parti leggere, dotati di corsa di 25 mm e filettature dello stelo M3, operati con tempi di ciclo inferiori a 0,5 s.

Macchinari per l'imballaggio

Taglio ad alta velocità:Le corse di 50 mm vengono utilizzate per azionare le lame nei sistemi di termosaldatura, completando i tagli in 0,2 s a 1,0 MPa con ammortizzazione idraulica per la riduzione degli urti.

Allineamento etichette:Le versioni con corse di 15 mm e orecchie di montaggio -DZ correggono le deviazioni di posizione delle etichette di ≤0,3 mm nelle linee di confezionamento blister farmaceutiche.

Caso di studio:Un produttore di dispositivi medici ha ottenuto una riduzione del 42% dello spessore della macchina implementando il CQ2A12-30DMZ con sensori a 4 lati, portando a una diminuzione del 70% dei tempi di inattività nei sistemi di caricamento delle cartucce.
