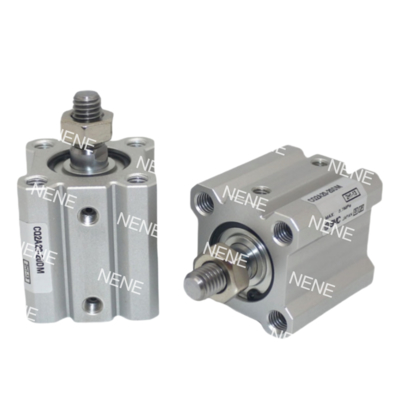

SMC Single Rod CQ2A12-40DM Cilindro pneumatico per il controllo dei fluidi d'aria e durevole in varie applicazioni industriali

Descrizione del prodotto:

I cilindri ultra compatti della serie SMC CQ2A sono progettati per fornire un movimento lineare di alta precisione in applicazioni con spazio limitato. Questi cilindri presentano un alesaggio di 12 mm e offrono opzioni di corsa che vanno da 5 a 50 mm. Nonostante le loro dimensioni compatte, questi cilindri a doppio effetto con stelo singolo offrono prestazioni robuste, con una lunghezza inferiore del 30% rispetto ai cilindri standard.

Costruiti in alluminio di grado aerospaziale e dotati di anodizzazione dura, i cilindri CQ2A possono operare a 0,05-1,0 MPa (7-145 psi) per generare una spinta massima di 90 N. Le guarnizioni pre-lubrificate garantiscono un funzionamento esente da manutenzione, mentre i campi magnetici integrati facilitano il montaggio dei sensori.

I cilindri CQ2A sono anche compatibili con il sistema di accessori modulari di SMC, che include guide, valvole e staffe di montaggio. Questa compatibilità consente una maggiore versatilità e personalizzazione per soddisfare le varie esigenze applicative.

Caratteristiche:

Ultra-compatto: Larghezza 24 mm, 40% più corto dei cilindri ISO (ad esempio, 82 mm a corsa di 50 mm)

Leggero: Corpo in alluminio con ottimizzazione topologica (0,15 kg a corsa di 50 mm)

Integrazione modulare: Montaggio diretto con guide MXS/valvole VQ

Spinta bilanciata: 90N±3% forza bidirezionale a 1,0 MPa

Alta velocità: Funzionamento a 500 mm/s, tempo di risposta di 0,15 s a corsa di 50 mm

Ammortizzazione regolabile: Smorzatore idraulico opzionale (assorbimento 0,043J)

Opzione temperatura ampia: Guarnizioni -XB6 per funzionamento a -40~150°C (-40~302°F)

Resistenza alla corrosione: Kit in acciaio inossidabile -XC6 (stelo SUS304)

Protezione IP65: Doppi tergicristalli -XC4 per ambienti polverosi/sporchi

Slot sensore a 4 lati: Compatibile con sensori D-M9N (slot Φ3,5 mm)

8 stili di montaggio: Viti precaricate per configurazioni di tipo A/L/D

Regolazione della corsa: Modifica della corsa ±5 mm con modulo -XC8

Alesaggio anodizzato duro: Rivestimento da 25μm, resistenza all'usura 3×

Stelo cromato duro: Spessore 0,02 mm, coefficiente di attrito μ≤0,15

Guarnizioni a tenuta zero: Composto X271 FKM, perdita <0,1 mL/min a 0,5 MPa

Applicazioni:

Trasferimento di campioni diagnostici: Le varianti di corsa da 35-50 mm con kit in acciaio inossidabile -XC6 gestiscono campioni biologici negli analizzatori, prevenendo la contaminazione in ambienti conformi alla FDA.

Erogazione di reagenti: Il funzionamento a bassa pressione (0,05 MPa) raggiunge una precisione di dosaggio del fluido di 0,1 mL negli strumenti IVD utilizzando unità con corsa di 10 mm.

Celle di automazione compatte

Ispezione ottica: I cilindri con corsa di 40 mm posizionano le telecamere AOI a velocità regolabili di 50-200 mm/s, riducendo al minimo le vibrazioni durante le immagini ad alto ingrandimento.

End-effector robotici: Integrati con robot collaborativi per l'inserimento di parti leggere (corsa di 25 mm, filettature dello stelo M3) in tempi di ciclo inferiori a 0,5 secondi.

Macchine per l'imballaggio

Taglio ad alta velocità: I modelli con corsa di 50 mm azionano le lame nei sistemi di termosaldatura, completando i tagli in 0,2 secondi a 1,0 MPa con ammortizzazione idraulica per la riduzione degli urti.

Allineamento etichette: Le versioni con corsa di 15 mm con orecchie di montaggio -DZ correggono le deviazioni di posizione delle etichette ≤0,3 mm nelle linee di confezionamento blister farmaceutiche.

Caso di studio: Un produttore di dispositivi medici ha ridotto lo spessore della macchina del 42% utilizzando CQ2A12-30DMZ con sensori a 4 lati, riducendo i tempi di inattività del 70% nei sistemi di caricamento delle cartucce.
