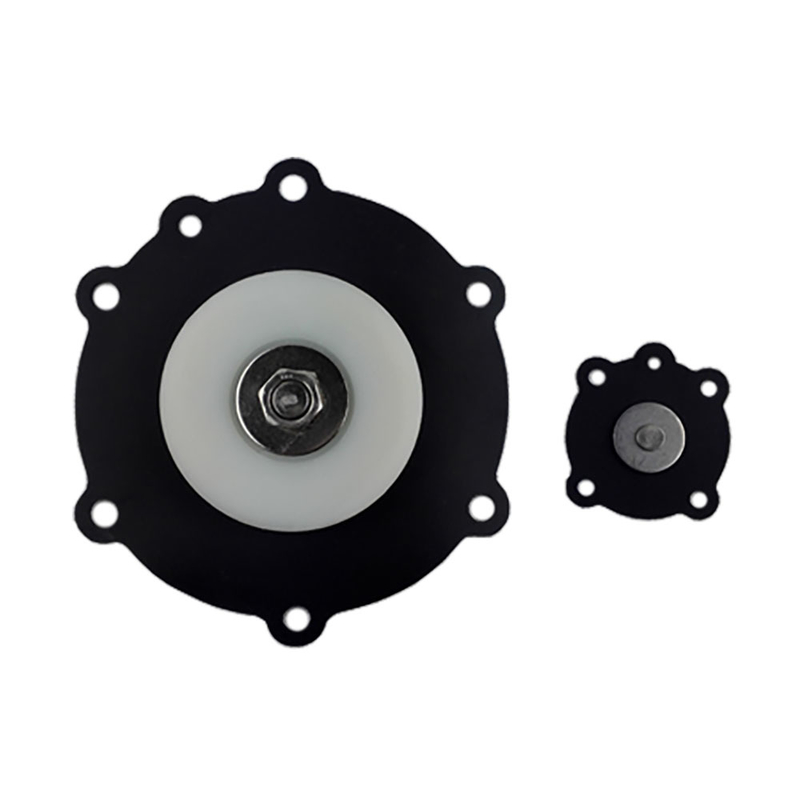

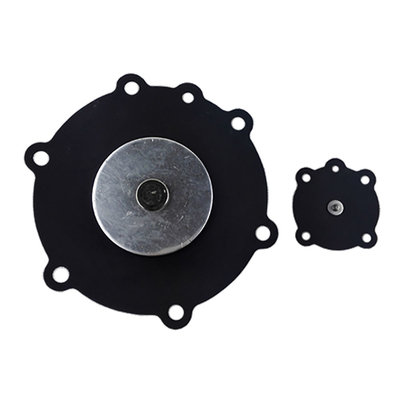

Kit di riparazione diaframma resistente alle alte temperature per lunga durata e intervallo di temperatura -20°C - 200°C

Descrizione del prodotto:

Traduzione di JOIL Pulse Valve Diaphragm Properties

Come componente di tenuta e controllo del nucleo delle valvole a impulsi JOIL, il diaframma ha le seguenti proprietà principali:

Caratteristiche del materiale:
I materiali più comuni sono la gomma nitrile butadiene (NBR) e la gomma fluoroscienti (FKM).che li rende adatti a condizioni di lavoro convenzionali con aria compressa contenente olioI diaframmi FKM presentano un'eccellente resistenza alle alte temperature (da -20°C a 200°C) e resistenza alla corrosione, adattandosi a ambienti difficili come alte temperature, acidi forti e alcali.
Alcuni diaframmi adottano una struttura rinforzata (ad esempio, uno strato interno di rinforzo del tessuto) per migliorare la resistenza alla rottura e la durata di vita.

Intervallo di adattamento alla temperatura:
I diaframmi NBR sono generalmente adatti per ambienti di lavoro compresi tra -30°C e 120°C.
I diaframmi FKM possono resistere a temperature elevate da -20°C a 200°C, e alcuni modelli speciali possono funzionare brevemente a temperature ancora più elevate.

Proprietà fisiche:
Spessore uniforme, in genere compreso tra 1,5 mm e 3 mm, progettato in base alle dimensioni dell'entrata della valvola per garantire un'adattamento preciso alla superficie di tenuta del corpo della valvola.
Alta velocità di recupero elastico: dopo che la valvola di impulso si apre e si chiude ad alta frequenza (diverse volte al secondo), può rimbalzare rapidamente per mantenere le prestazioni di tenuta,con un tasso di recupero elastico di ≥ 85% in genere.
Resistenza alla trazione ≥15MPa e resistenza alla rottura ≥30kN/m, fornendo una buona resistenza meccanica per resistere all'impatto della pressione d'impulso.

Durata di vita:
In condizioni di lavoro standard (pressione di 0,4 ± 0,6 MPa, aria pulita a temperatura normale), la durata di vita del diaframma può raggiungere oltre 1 milione di cicli;i diaframmi FKM di alta qualità possono estendere la durata di servizio a oltre 2 milioni di cicli.

Progettazione strutturale:
Adotta una struttura di tenuta delle labbra con un'altezza delle labbra di 0,5 mm, garantendo un'adattabilità stretta al corpo della valvola sotto pressione, con un tasso di fuga ≤ 0,1 L/min (sotto una pressione di prova di 0,8 MPa).
La parte centrale è dotata di una struttura di posizionamento corrispondente al nucleo della valvola per garantire la sincronizzazione del movimento ed evitare il guasto della tenuta causato da deviazioni.

Compatibilità:
I diaframmi specializzati sono progettati per diversi modelli di valvole di impulso JOIL (ad esempio, tipo ad angolo retto, tipo sommerso).garantire la compatibilità dell'installazione.

Queste proprietà garantiscono che le valvole a impulsi JOIL raggiungano un controllo efficiente e stabile del soffiamento nei sistemi di rimozione della polvere, riducendo il tempo di fermo causato da un guasto del diaframma.

Nota di terminologia tecnica chiave

Strato di rinforzo del tessuto:uno strato di tessuto in fibra ad alta resistenza (ad esempio nylon, fibra di vetro) incorporato nel materiale del diaframma.Aumenta la resistenza del diaframma allo stretching e alla rottura senza compromettere la sua elasticità, che è fondamentale per prolungare la durata di servizio in funzionamento ad alta frequenza.

Struttura di sigillamento delle labbra:Un disegno di tenuta comune per i diaframmi: il "labbro" sollevato sul diaframma si deforma leggermente sotto pressione,adattare strettamente la superficie di tenuta del corpo della valvola bloccare le perdite d'aria questa struttura è più affidabile della tenuta piana per valvole a impulso con frequenti cicli di accensione e spegnimento.

Impatto sulla pressione del polso:La variazione istantanea di pressione quando la valvola di impulso rilascia aria compressa (di solito 0,4 ‰ 0,8 MPa).che dipende dalla resistenza alla trazione e dalle prestazioni di recupero elastico.

Parametri tecnici:

Applicazioni:

Sistemi industriali di rimozione della polvere
Come componente chiave del sistema di soffiatura a impulso nei raccoglitori di polvere per baghouse, i diaframmi delle valvole a impulso JOIL sono ampiamente utilizzati nelle attrezzature per la rimozione della polvere in settori come ferro e acciaio, cemento,e energia elettricaPossono aprirsi e chiudersi rapidamente per controllare l'impulso di aria compressa, consentendo la pulizia della polvere dei sacchetti filtranti.Questo non solo garantisce l'efficienza della rimozione della polvere, ma prolunga anche la durata di servizio dei sacchetti filtranti.

Industria chimica
Alcuni diaframmi JOIL sono realizzati con materiali resistenti alla corrosione quali la gomma fluorinata (FKM), che presentano un'eccellente resistenza alla corrosione.possono essere utilizzati nei processi di produzione chimica per controllare il flusso e la pressione di vari gas o liquidi corrosivi, ad esempio, in scenari come il trasporto di soluzioni acido-alcali e il controllo del gas per i bollitori di reazione chimica.

Industria alimentare
Se i diaframmi delle valvole a impulso JOIL sono realizzati in materiali di qualità alimentare, possono essere utilizzati per il controllo pneumatico degli imballaggi alimentari,trasporto di materiali, e altri collegamenti, garantendo la sicurezza e l'igiene del processo di produzione alimentare.

Industria automobilistica
Durante processi quali la verniciatura e la saldatura nella produzione automobilistica, vengono generate polveri e fumi che richiedono una depurazione mediante apparecchiature per la rimozione della polvere.I diaframmi delle valvole a impulso JOIL possono essere applicati nei sistemi di rimozione della polvere delle officine di produzione automobilistica per mantenere l'aria pulita in officinaCiò fornisce un buon ambiente di lavoro per i lavoratori e contribuisce anche a migliorare la qualità dei prodotti.

Industria ambientale ad alta temperatura
Le industrie come la metallurgia e la ceramica si occupano della depurazione dei gas di combustione ad alta temperatura.I modelli resistenti alle alte temperature dei diaframmi delle valvole a impulsi JOIL possono funzionare in modo stabile in condizioni di lavoro ad alte temperature. Con materiali resistenti alle alte temperature e progettazioni strutturali speciali, possono resistere agli impatti di pressione d'impulso in ambienti ad alta temperatura e ottenere una pulizia efficiente della polvere.

Nota complementare sulle clausole specifiche del settore
Collettore di polvere Baghouse:Un elemento centrale di apparecchiatura per la rimozione della polvere che utilizza sacchetti filtranti (fatti di tessuto o di materiali non tessuti) per intrappolare le particelle di polvere provenienti dal gas.Il diaframma della valvola d'impulso con la sua rapida azione di accensione e spegnimento spinge l'aria compressa a soffiare via la polvere aderente ai sacchetti filtranti, mantenendo l'efficienza di filtrazione dei sacchetti.
Materiali di qualità alimentare:Materiali che soddisfano gli standard internazionali di sicurezza alimentare (ad esempio, certificazione FDA negli Stati Uniti, regolamenti UE 10/2011). Questi materiali sono non tossici, inodori e non rilasciano sostanze nocive,che li rende adatti a contatto diretto o indiretto con gli alimenti.
Gas di combustione ad alta temperatura:gas di combustione con una temperatura in genere superiore a 150°C, generato durante processi quali la fusione dei metalli (metallurgia) e la sinterizzazione ceramica.Le caratteristiche fondamentali di questo tipo di macchine sono:.

Imballaggio e trasporto:

Nome del prodotto: Diaframma della valvola d'impulso

Descrizione: Diaframma di ricambio di alta qualità per valvole a impulsi.

Imballaggio: ogni diaframma è confezionato individualmente in un sacchetto di plastica sigillato per garantire la pulizia e la protezione durante la spedizione.

Spedizione: I diaframmi vengono accuratamente imballati in una robusta scatola di cartone con ampio materiale ammortizzante per evitare danni durante il trasporto.
