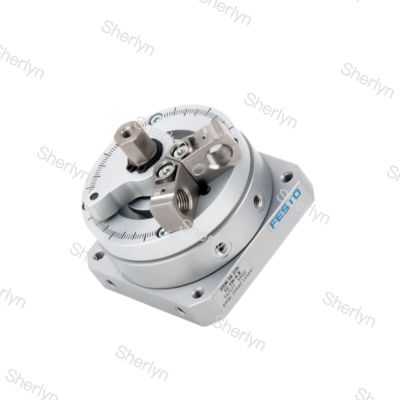

Festo DSM-32-270-P-A-B 547582

Descrizione del prodotto:

I vantaggi principali dei cilindri della serie DSM sono dimostrati attraverso vari aspetti:

Angolo di rotazione flessibile e alta precisione:La serie DSM offre un angolo di rotazione continuamente regolabile fino a 270°. Con un design a fermo metallico fisso, garantisce un posizionamento terminale di alta precisione per movimenti ripetuti accurati.

Struttura compatta e elevata coppia in uscita:Utilizzando una struttura a lama rotante, l'energia dell'aria compressa viene convertita direttamente in movimento rotatorio, con conseguente design compatto e leggero. Alcuni modelli, come il DSM-T, presentano un design a doppia lama di forza che può raddoppiare la coppia in uscita fino a 80 Nm.

Diverse opzioni di ammortizzazione e rilevamento:La serie DSM offre cuscinetti di ammortizzazione elastici e ammortizzazione regolabile. I modelli base sono dotati di anelli/piastre di ammortizzazione elastici, mentre gli utenti possono optare per un ammortizzatore idraulico più robusto per assorbire efficacemente l'impatto. Inoltre, è supportato il rilevamento della posizione tramite interruttore di prossimità, con alcuni modelli dotati di anelli magnetici integrati per una facile installazione del sensore.

Ricchi modelli derivati e cuscinetti ad alte prestazioni:Sono disponibili diversi modelli derivati all'interno della serie DSM. Ad esempio, il modello DSM-HD è dotato di cuscinetti per impieghi gravosi in grado di resistere a forze assiali e radiali maggiori. Il modello DSM-I integra un potenziometro rotante, consentendo la creazione di un sistema di posizionamento servo-pneumatico completo.

Ampia adattabilità alle condizioni di lavoro:La serie DSM si adatta a un'ampia gamma di pressioni di esercizio, che variano da 2-10 bar o 0,35-0,8 MPa (a seconda del modello), garantendo operazioni stabili in diversi ambienti di pressione. Il suo design enfatizza l'affidabilità, utilizzando nuove guarnizioni della camera e lame rotanti per ottenere un'eccellente sincronia all'interno di intervalli di pressione da 1,5 a 10 bar.

Applicazioni:

Incorporando le caratteristiche sopra menzionate, la serie DSM eccelle in vari campi e dispositivi:

Automazione generale di fabbrica:La serie DSM trova un'ampia applicazione nel campo dell'automazione di fabbrica in diversi settori. La sua struttura compatta e il metodo di installazione versatile consentono una facile integrazione in dispositivi con spazi ristretti.

Movimentazione e assemblaggio dei materiali:Nel campo della tecnologia di presa e assemblaggio, i cilindri DSM possono svolgere funzioni come rotazione, ribaltamento, posizionamento e trasferimento di pezzi.

Macchinari minerari e ambienti speciali:La serie DSM è utilizzata anche nei macchinari minerari e negli utensili pneumatici. Alcuni modelli hanno ricevuto la certificazione ATEX, consentendo il loro utilizzo in ambienti potenzialmente esplosivi. Inoltre, il suo design, che include modelli che non impiegano principalmente metallo rame-zinco-nichel, si adatta a settori con requisiti di materiale distinti come gli impianti di produzione di batterie al litio.

Sistema di posizionamento ad alta precisione:Integrando la serie DSM-I con un potenziometro, insieme a un controllore di assi CPX-CMAX e alla valvola di controllo direzionale proporzionale VPWP, può estendersi in un sofisticato sistema di posizionamento servo-pneumatico per ottenere un controllo del movimento complesso.

Dati tecnici

• Dimensione32
• Angolo di ammortizzazione1,4 gradi
• Intervallo di regolazione dell'angolo di rotazione0 gradi ... 270 gradi
• Angolo di rotazione0 gradi ... 270 gradi
• Raggio di arresto consentito≥28 mm
• AmmortizzazioneAnelli/cuscinetti di ammortizzazione elastici su entrambe le estremità
• Posizione di montaggioQualsiasi
• Regolazione di precisione-6 gradi
• Modalità di funzionamentoA doppio effetto
