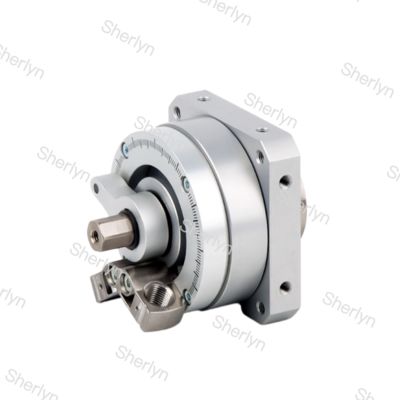

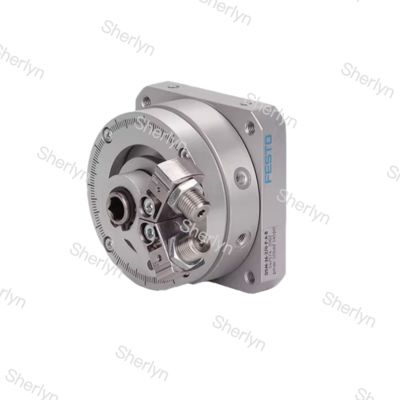

5447576 Festo Azione doppia Azione semirotante DSM-16-270-CC-A-B

Descrizione del prodotto:

I principali vantaggi delle bombole della serie DSM si riflettono nei seguenti aspetti:

L'angolo di oscillazione flessibile e l'elevata precisione: la serie DSM offre un angolo di oscillazione regolabile continuamente fino a 270°.può ottenere un posizionamento della posizione del terminale ad alta precisione, garantendo la precisione dei movimenti ripetuti.

Struttura compatta e coppia di uscita elevata: adottando una struttura a lama rotante, l'energia dell'aria compressa viene direttamente convertita in movimento oscillante, con una struttura compatta e leggera.Alcuni modelli (come il DSM-T) adottano un design della lama a doppia forza, che può raddoppiare la coppia e raggiungere fino a 80 Nm.

Opzioni diverse di buffering e rilevamento: la serie DSM offre tamponi elastici e buffering regolabile, con modelli di base dotati di anelli/piastre di buffering elastici.Gli utenti possono scegliere un tampone idraulico più potente per assorbire efficacemente l'impatto generato da un momento di inerzia elevatoAllo stesso tempo, supporta il rilevamento della posizione con l'interruttore di proximity sensing e alcuni modelli hanno anelli magnetici incorporati per una facile installazione del sensore.

Modelli derivati ricchi e cuscinetti ad alte prestazioni: la serie DSM offre più modelli derivati.il modello DSM-HD è equipaggiato con cuscinetti pesanti in grado di resistere a forze assiali e radiali più elevateIl modello DSM-I integra anche un potenziometro rotabile, che può essere utilizzato per costruire un completo sistema di posizionamento pneumatico servo.

Ampia adattabilità alle condizioni di lavoro: la serie DSM ha una vasta gamma di pressioni di lavoro, come 2-10 bar o 0,35-0,8 MPa (a seconda del modello),che consentono un funzionamento stabile a varie pressioniLa sua progettazione pone l'accento sull'affidabilità, come ad esempio l'utilizzo di nuove guarnizioni di camera e lame rotanti, raggiungendo un'eccellente sincronicità a pressioni comprese tra 1,5 e 10 bar.

Applicazioni:

Con le sue caratteristiche specifiche, la serie DSM dimostra prestazioni eccellenti in vari campi e dispositivi:

Automazione generale di fabbrica:La serie DSM è ampiamente utilizzata nel campo dell'automazione delle fabbriche in una moltitudine di settori.La sua struttura compatta e il suo metodo di installazione flessibile facilitano la sua facile integrazione in dispositivi con spazio limitato.

Manipolazione e montaggio dei materiali:Nel campo della tecnologia di afferrazione e assemblaggio, i cilindri DSM sono utilizzati per compiti come la rotazione, il ribaltamento, il posizionamento e il trasferimento dei pezzi da lavoro.

Macchine e ambienti speciali per le miniere:La serie DSM trova applicazione anche nelle macchine minerarie e negli utensili pneumatici.come ad esempio alcuni modelli che non utilizzano principalmente rame zinco nichel metallo, è adatto alle industrie con esigenze specifiche di materiali come gli impianti di produzione di batterie al litio.

Sistema di posizionamento ad alta precisione:Utilizzando il potenziometro integrato della serie DSM-I insieme al regolatore dell'asse CPX-CMAX e alla valvola di controllo direzionale proporzionale VPWP,un sistema di posizionamento pneumatico servo ad alta precisione può essere creato per ottenere un controllo avanzato del movimento.

Dati tecnici

• Dimensione16
• Angolo di ammortizzazione12 gradi
• Intervallo di regolazione dell'angolo di rotazione0 gradi... 246 gradi
• Angolo di rotazione0 gradi... 246 gradi
• Raggio di arresto ammissibile≥ 17 mm
• AcconciatureAmortizzatore alle due estremità
• Posizione di montaggioopzionale
• Rettifica fine-3 gradi
• Modalità di funzionamentoDoppia azione

Supporto e servizi:

I nostri prodotti di supporto tecnico e servizi per il cilindro pneumatico a pistoni includono:

- Guida e supporto per l'installazione

- Assistenza per la risoluzione dei problemi

- Raccomandazioni di manutenzione

- Servizi di riparazione

- consulenza per l'ottimizzazione delle prestazioni dei prodotti

Imballaggio e trasporto:

Imballaggio del prodotto per cilindro pneumatico a pistoni:

Il cilindro pneumatico a pistoni è accuratamente confezionato in una robusta scatola di cartone con ampia imbottitura protettiva per evitare danni durante il trasporto.

Informazioni relative alla spedizione:

Offriamo servizi di spedizione veloci e affidabili per tutti i nostri prodotti, compreso il cilindro pneumatico a pistoni.Riceverete un numero di tracciamento per monitorare lo stato della consegna del vostro pacco.
