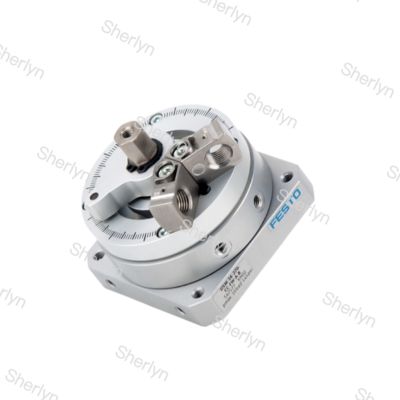

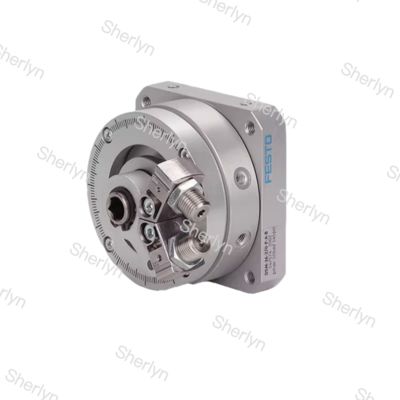

DSM-12-270-P-A-B FESTO cilindro rotante 547570

Dati tecnici

• Dimensione12
• Angolo di ammortizzazione1.8 gradi
• Intervallo di regolazione dell'angolo di rotazione0 gradi ... 270 gradi
• Angolo di rotazione0 gradi ... 270 gradi
• Raggio di arresto consentito≥15 mm
• AmmortizzazioneAnelli/cuscinetti di ammortizzazione elastici su entrambe le estremità
• Posizione di montaggioQualsiasi
• Regolazione di precisione-6 gradi
• Modalità di funzionamentoA doppio effetto
• Design strutturaleA palette rotanti
• Rilevamento della posizionePer sensore di prossimità
• Simbolo00991265

Descrizione del prodotto:

I vantaggi principali dei cilindri della serie DSM si riflettono nei seguenti aspetti:

Angolo di rotazione flessibile e alta precisione: La serie DSM offre un angolo di rotazione regolabile in continuo fino a 270 °. Grazie al design del fermo metallico fisso, può raggiungere un posizionamento di alta precisione della posizione terminale, garantendo l'accuratezza dei movimenti ripetuti.

Struttura compatta e elevata coppia in uscita: Adottando una struttura a palette rotanti, l'energia dell'aria compressa viene convertita direttamente in movimento rotatorio, con una struttura compatta e leggera. Alcuni modelli (come DSM-T) adottano un design a doppia paletta di forza, che può raddoppiare la coppia e raggiungere fino a 80 Nm.

Diverse opzioni di ammortizzazione e rilevamento: La serie DSM offre cuscinetti di ammortizzazione elastici e ammortizzazione regolabile, con modelli base dotati di anelli/piastre di ammortizzazione elastici. Gli utenti possono scegliere un ammortizzatore idraulico più potente per assorbire efficacemente l'impatto generato da un elevato momento di inerzia. Allo stesso tempo, supporta il rilevamento della posizione tramite interruttore di prossimità e alcuni modelli hanno anelli magnetici integrati per una facile installazione del sensore.

Ricchi modelli derivati e cuscinetti ad alte prestazioni: La serie DSM offre diversi modelli derivati. Ad esempio, il modello DSM-HD è dotato di cuscinetti per impieghi gravosi in grado di resistere a forze assiali e radiali maggiori. Il modello DSM-I integra anche un potenziometro rotante, che può essere utilizzato per costruire un sistema di posizionamento servo-pneumatico completo.

Ampia adattabilità alle condizioni di lavoro: La serie DSM ha un'ampia gamma di pressioni di esercizio, come 2-10 bar o 0,35-0,8 MPa (a seconda del modello), consentendo un funzionamento stabile a varie pressioni. Il suo design enfatizza l'affidabilità, come l'utilizzo di nuove guarnizioni della camera e palette rotanti, ottenendo un'eccellente sincronia a pressioni comprese tra 1,5 e 10 bar.

Applicazioni:

Con le caratteristiche sopra descritte, la serie DSM si comporta bene nei seguenti campi e dispositivi:

Automazione industriale generale: La serie DSM è ampiamente utilizzata nel campo dell'automazione industriale in vari settori. La sua struttura compatta e il metodo di installazione flessibile lo rendono facile da integrare in dispositivi con spazio limitato.

Movimentazione e assemblaggio dei materiali: Nella tecnologia di presa e assemblaggio, i cilindri DSM possono essere utilizzati per ruotare, capovolgere, posizionare e trasferire pezzi.

Macchinari minerari e ambienti speciali: La serie DSM è utilizzata anche nei macchinari minerari e negli utensili pneumatici. Alcuni modelli hanno ottenuto la certificazione ATEX e possono essere utilizzati in ambienti potenzialmente esplosivi. Il suo design (come alcuni modelli che non utilizzano principalmente metallo zinco nichel rame) è adatto anche per settori con requisiti speciali sui materiali, come gli impianti di produzione di batterie al litio.

Sistema di posizionamento ad alta precisione: Attraverso il potenziometro integrato della serie DSM-I, combinato con il controller assi CPX-CMAX e la valvola di controllo direzionale proporzionale VPWP, può essere esteso in un sistema di posizionamento servo-pneumatico ad alta precisione per ottenere un controllo del movimento complesso.

Supporto e servizi:

Il nostro supporto tecnico e i servizi per il cilindro pneumatico a pistone includono:

- Assistenza esperta per la risoluzione dei problemi

- Guida all'installazione

- Consigli per la manutenzione

- Servizi di riparazione

- Suggerimenti per l'ottimizzazione delle prestazioni
