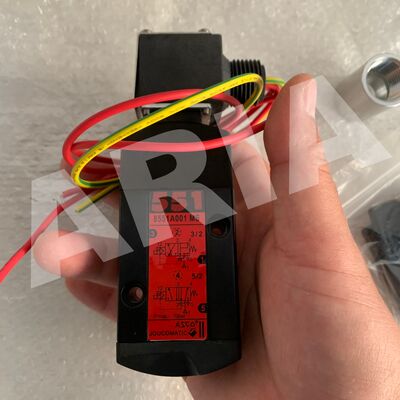

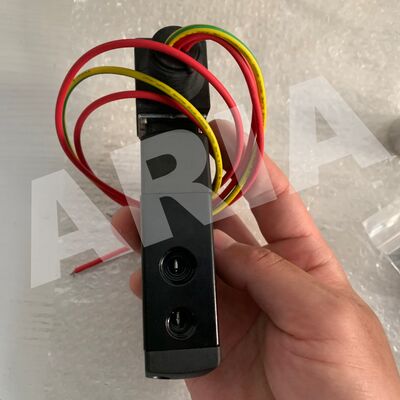

ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4 Elettrovalvola

Descrizione del Prodotto:

Le serie ASCO 551, 553 e 531 rappresentano elettrovalvole compatte a spola progettate per diverse applicazioni industriali. Sebbene condividano un design di base comune, differiscono per parametri specifici come le dimensioni delle porte e le capacità di flusso, adattandole a scenari di utilizzo distinti. Queste valvole sono ampiamente utilizzate per il controllo del gas in settori come l'ingegneria chimica, la trasformazione alimentare e la produzione di bevande.

Di seguito è riportata una panoramica approfondita di ciascuna serie e dei suoi attributi unici:

Comunemente nota come Serie 8551, questa valvola è una valvola a spola a 3 vie e 4 vie da 1/4 di pollice ottimizzata per il controllo di aria e gas inerti in ambienti difficili. È progettata per resistere a condizioni pericolose e corrosive che si incontrano frequentemente in ambienti industriali.

• Parametri chiave: La pressione di esercizio varia dal vuoto fino a 150 psi, mentre la temperatura del fluido varia da -60℃ a 80℃. La sua portata varia da 0,5 a 1,0 Cv (da 0,43 a 0,86 Kv). La valvola supporta più opzioni di tensione, tra cui tensioni CC come 6VDC, 12VDC, 24VDC e tensioni CA come 24VAC, 110VAC e 220VAC, adattandosi a vari ambienti di alimentazione.
• Struttura e materiali: Il corpo valvola è disponibile in alluminio anodizzato, ottone e acciaio inossidabile opzionale. I tipi di porta includono G ISO228/1 - G BSPP e NPTF, con collegamenti tramite filettature da 1/4 di pollice NPT o BSP. La serie offre molteplici modalità di funzionamento come 3/2 Normalmente Chiusa (NC), 4/2, 4/3 Centro Chiuso (CC) e 4/3 Normalmente Aperta (NO). Sono supportate sia configurazioni a bobina singola che a doppia bobina e l'installazione può essere eseguita in qualsiasi orientamento.
• Principali vantaggi e applicazioni: Caratterizzate da un design di tenuta ibrido che combina guarnizioni rigide a T con O-ring flessibili, queste valvole garantiscono un'eccellente tenuta e resistenza alla contaminazione da particolato, consentendo un funzionamento stabile per milioni di cicli. Certificazioni come ATEX, UL e CSA attestano la loro qualità antideflagrante. Sono particolarmente adatte per la lavorazione chimica, la raffinazione del petrolio, le industrie alimentari e delle bevande e le applicazioni nelle scienze della vita.

Conosciuto anche come Serie 8553, questo modello presenta una dimensione della porta più grande da 1/2 pollice e una maggiore capacità di flusso rispetto alla Serie 551. Come la sua controparte, viene utilizzato principalmente per il controllo di aria e gas inerti.

• Parametri chiave: Funziona dal vuoto fino a 150 psi, con un intervallo di flusso migliorato da 2,0 a 6,0 Cv (da 1,73 a 5,19 Kv), offrendo prestazioni di flusso superiori. Le configurazioni di tensione sono in linea con la Serie 551, garantendo la compatibilità in diversi scenari di alimentazione. La valvola soddisfa un grado di protezione IP65 e supporta anelli di sicurezza funzionale fino a SIL3, garantendo elevati standard di sicurezza.
• Struttura e materiali: Il corpo valvola può essere costruito in alluminio, ottone o acciaio inossidabile 316L. I tipi di porta includono G ISO228/1 - G BSPP e NPTF, con collegamenti tramite filettature da 1/2 pollice NPT o BSP. Le opzioni di installazione comprendono il montaggio su attuatori con interfacce NAMUR secondo lo standard VDI/VDE3845 o il montaggio diretto su tubazioni tramite collegamenti filettati.
• Principali vantaggi e applicazioni: La porta di scarico è collegabile e le porte NAMUR sono posizionate sullo stesso lato, migliorando la protezione contro l'ingresso di polvere e acqua. La valvola combina caratteristiche impermeabili e antideflagranti con un design a basso consumo energetico ideale per ambienti di alimentazione remota. Trova un uso comune in scenari industriali esigenti che richiedono elevate portate, come l'ingegneria chimica e le operazioni di raffinazione.

La Serie 531 si concentra sulla sicurezza e l'affidabilità, offrendo varianti antideflagranti e non antideflagranti. Il suo ruolo principale è il controllo pilota dell'attuatore nelle industrie chimiche e ibride, con modelli notevoli tra cui SCG531C001MS.

• Parametri chiave: La pressione di esercizio varia da -0,95 bar a +10 bar, con una tolleranza della temperatura ambiente da -10℃ a +60℃. A 6 bar, la valvola eroga una portata di 1150 L/min (ANR). La dimensione dell'interfaccia è G1/4 con un diametro della porta di 6 mm e un coefficiente di flusso di 0,95 m³/h. Le tensioni comuni sono 220VAC e 24VDC. Il consumo energetico della bobina presenta una potenza di spunto di 6 VA e una potenza di mantenimento di 3,5 VA.
• Struttura e materiali: È caratterizzata da un corpo in alluminio anodizzato nero, guarnizioni a T antiaderenti a basso attrito per una tenuta ottimale e coperchi superiori e tappi terminali in poliammide. Le parti interne sono realizzate in acetale e alluminio. I collegamenti elettrici sono disponibili in tipi DIN o metallici M12, con installazione tramite standard NAMUR. La porta di scarico utilizza un'interfaccia filettata per ridurre l'ingresso di impurità.
• Principali vantaggi e applicazioni: Un design interno di circolazione dell'aria aiuta a prevenire l'ingresso di umidità nell'attuatore e nel corpo valvola, riducendo al minimo il rischio di corrosione. Questa serie è conforme agli standard di sicurezza EN60730 e detiene certificazioni antideflagranti come ATEX e IECEx. La sua pulizia e affidabilità la rendono adatta per le industrie con severe esigenze di pulizia ambientale, come i settori farmaceutico e alimentare, oltre al suo utilizzo nel controllo pilota dell'attuatore all'interno dell'industria chimica.

Parametri tecnici:

Applicazioni:

L'elettrovalvola ASCO è un componente altamente versatile e affidabile ampiamente utilizzato in varie applicazioni industriali e commerciali. In quanto elettrovalvola a spola a 2 vie con un robusto corpo in alluminio, è progettata per funzionare in modo efficiente a una pressione nominale fino a 400 Bar e all'interno di un intervallo di temperatura da -60°C a 80°C. Questo la rende ideale per controllare il flusso di liquidi e gas in ambienti esigenti.

Una delle principali occasioni di applicazione per l'elettrovalvola ASCO è nei sistemi di controllo dei fluidi automatizzati in cui la regolazione precisa è fondamentale. Industrie come la lavorazione chimica, il trattamento delle acque e i sistemi HVAC utilizzano frequentemente questa valvola elettromagnetica grazie al suo tempo di risposta rapido e alle prestazioni affidabili. Il suo metodo di connessione a piastra consente una facile installazione e integrazione nei sistemi esistenti, migliorando l'efficienza operativa.

Negli impianti di produzione, l'elettrovalvola a spola ASCO viene spesso impiegata per gestire circuiti pneumatici e idraulici, garantendo il buon funzionamento dei macchinari e dei meccanismi di sicurezza. La sua certificazione CE garantisce la conformità agli standard internazionali di sicurezza e qualità, rendendola una scelta affidabile per ingegneri e progettisti di sistemi. Inoltre, l'adattabilità della valvola a diversi requisiti di imballaggio, tra cui l'imballaggio in cartone o soluzioni personalizzate su richiesta del cliente, facilita una gestione della supply chain senza soluzione di continuità.

L'elettrovalvola ASCO è popolare anche nei settori automobilistico e aerospaziale, dove precisione e durata sono fondamentali. La sua capacità di funzionare in modo affidabile a temperature estreme e alte pressioni la rende adatta per il controllo dei sistemi di alimentazione, dei circuiti di raffreddamento e di altri percorsi critici dei fluidi. Inoltre, con una capacità di fornitura di 5000 pezzi al mese e una quantità minima d'ordine di una sola unità, i clienti possono facilmente procurarsi questa valvola sia per progetti su larga scala che per esigenze di manutenzione più piccole.

I clienti beneficiano di condizioni di pagamento flessibili tra cui T/T, Western Union e Paypal e possono aspettarsi una consegna rapida entro 1-7 giorni lavorativi dalla conferma del pagamento. I prezzi sono negoziabili, consentendo soluzioni su misura che soddisfano i vincoli di budget senza compromettere la qualità. Nel complesso, l'elettrovalvola ASCO rappresenta una soluzione affidabile, efficiente e adattabile per un'ampia gamma di scenari applicativi che richiedono un controllo preciso dei fluidi.

Imballaggio e spedizione:

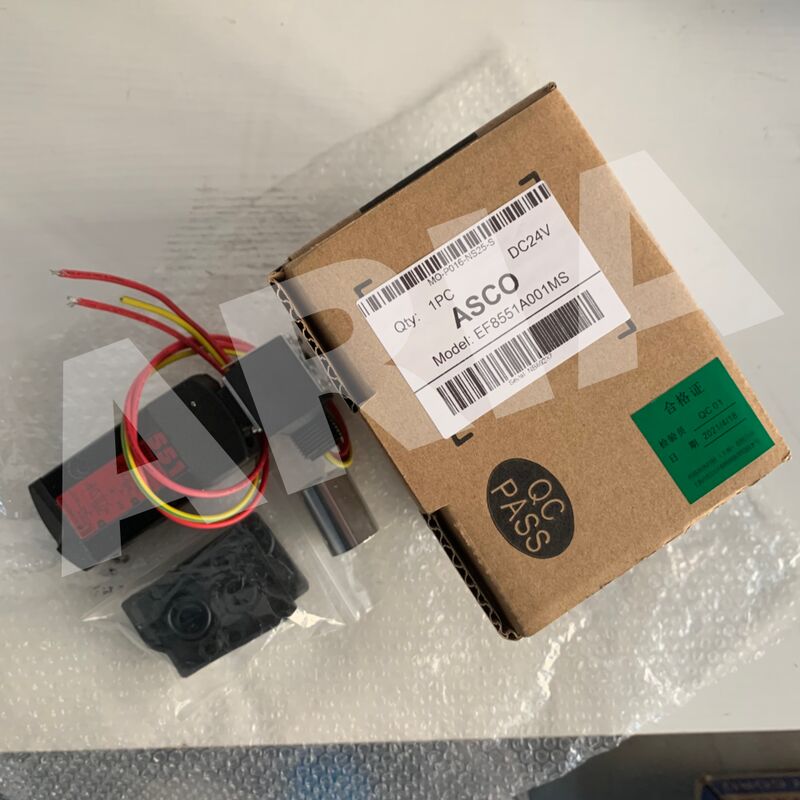

Ogni elettrovalvola ASCO è accuratamente imballata per garantire la protezione durante il trasporto. La valvola viene prima collocata in un sacchetto di plastica protettivo per prevenire l'umidità e la contaminazione da polvere. Viene quindi posizionata saldamente all'interno di un inserto in schiuma su misura all'interno di una robusta scatola di cartone per ridurre al minimo il movimento e i potenziali danni.

L'imballaggio include tutta la documentazione necessaria, come le istruzioni di installazione, le informazioni sulla garanzia e una scheda di certificazione del prodotto. Per le spedizioni all'ingrosso, le valvole vengono imballate in cartoni più grandi con un'adeguata imbottitura tra le singole scatole per fornire una protezione aggiuntiva.

La spedizione viene gestita tramite corrieri affidabili con opzioni per la consegna rapida o standard per soddisfare le esigenze dei clienti. Ogni spedizione è etichettata con istruzioni per la movimentazione e informazioni di tracciamento per garantire la consegna sicura e tempestiva delle elettrovalvole ASCO presso la sede del cliente.
