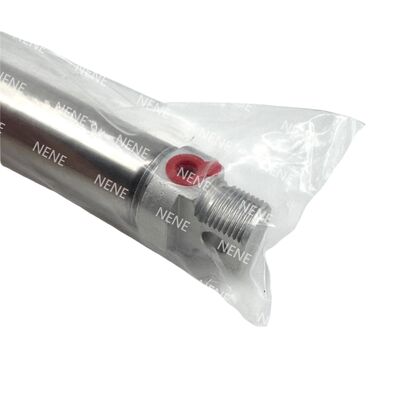

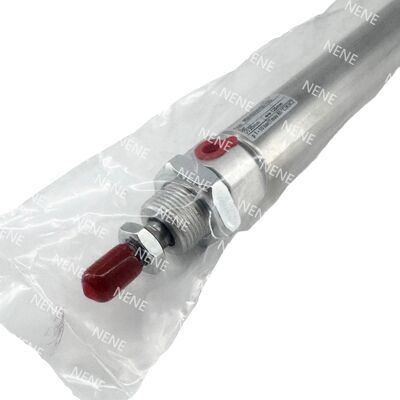

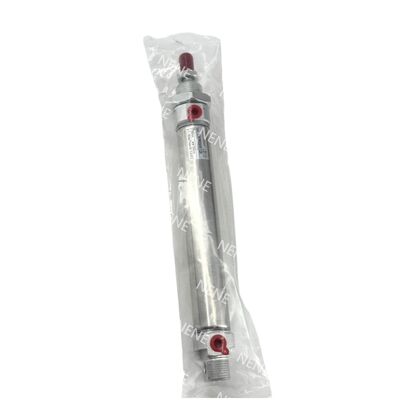

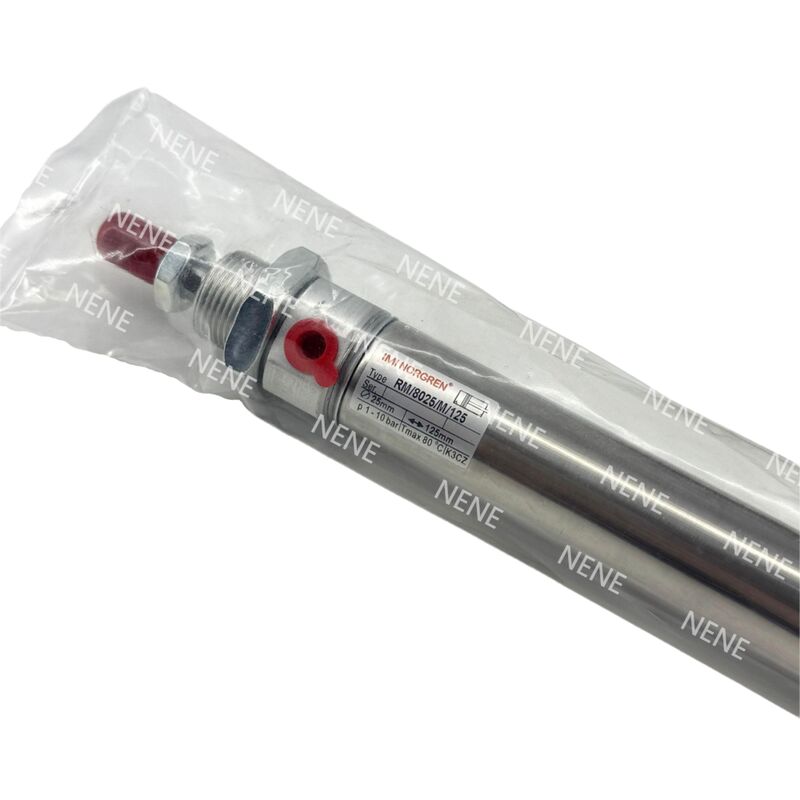

Descrizione del prodotto:
La serie RM/28000/M è costituita da cilindri Roundline compatti a azione singola dotati di un meccanismo di ritorno a molla.miglioramento della loro funzionalità e versatilità.
Costruito con un tubo in acciaio inossidabile e tappi di alluminio anodizzato trasparente, il progetto garantisce un'eccellente resistenza alla corrosione e una elevata durata.Questa combinazione di materiali fornisce una struttura robusta adatta per ambienti difficili.
Inoltre, le bombole RM/28000/M sono progettate per essere conformi agli standard ISO 6432, rendendole altamente compatibili e compatte.Le loro piccole dimensioni e le loro prestazioni affidabili le rendono perfette per applicazioni che richiedono un posizionamento pneumatico preciso e un'automazione a breve tratto in spazi limitati.
Caratteristiche:
Il cilindro è dotato di un fattore di forma ISO 6432 compatto, che garantisce l'integrazione senza soluzione di continuità con i raccordi standard.
Costruito con materiali resistenti alla corrosione, questo cilindro è adatto per l'uso in ambienti difficili e impegnativi.
Equipaggiato con un pistone magnetico, il cilindro fornisce un sensore di limite semplificato e migliora il feedback di automazione.
La robusta costruzione meccanica include tappi a doppio crimping, che contribuiscono alla durata e alla longevità del cilindro.
Parametri tecnici:
| Articolo |
Specificità |
| Percorso (mm) |
10 / 12 / 16 / 20 / 25 |
| Corse standard (mm) |
10, 25, 50 |
| Corsa massima (mm) |
50 |
| Barre di pistoni Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Dimensione della porta |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medio |
Aria compressa filtrata, lubrificata o non lubrificata |
| Pressione di funzionamento |
da 2 a 10 bar (29 a 145 psi) |
| Temperatura di funzionamento |
-10°C a +80°C (14°F a 176°F) |
| Operazione |
Azionamento singolo, rimbalzo a molla, pistone magnetico |
| Acconciature |
Ammorbidimento del tampone |
| Materiale per botti |
Acciaio inossidabile |
| Materiale di copertura finale |
Leghe di alluminio anodizzato trasparente |
| Materiale per barre di pistoni |
Acciaio inossidabile |
| Materiale tampone |
Poliuretano |
| Scele |
Fabbricazione a partire da prodotti della voce 8528 |
| Disegno del tappo termico |
Cappotti a doppia cremagliera ad alta resistenza |
| Accessori standard |
Noccioline per il montaggio del naso, noccioline per la staffa del pistone |
| Accessori opzionali |
Interruttore a canna con cavo integrato, supporti di montaggio degli interruttori, accessori diretti e a gomito, apparecchiature di montaggio |
| Spinta teorica @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Forza di rimbalzo F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensioni |
Vedere la tabella delle dimensioni del foglio dati completo |
| Varianti |
Porta posteriore centrale, copertura posteriore piatta, opzioni di montaggio multiple |
| Kit di assistenza |
Non disponibile |
| Dati di carico / deflessione |
Riferimento ai grafici di carico e deflessione nella scheda dati |
Applicazioni:
L'utilizzo di un sistema di azionamento a breve tratto, che permette di automatizzare i processi di montaggio e di indicizzazione, aumenta la precisione e l'efficienza nei lavori che richiedono movimenti brevi e controllati.
Nella manipolazione dei componenti elettronici, le operazioni di pick-and-place richiedono spesso un supporto per distanze di percorrenza limitate.L'utilizzo di soluzioni di azionamento compatte garantisce un posizionamento preciso e una gestione rapida in queste procedure delicate.
Le applicazioni di imballaggio e la manutenzione delle macchine richiedono spesso movimenti compatti e ripetibili.L'impiego di dispositivi progettati per prestazioni costanti in spazi ristretti aiuta a mantenere produttività e affidabilità.
Inoltre, le applicazioni che richiedono un sensore di posizione integrato ottengono vantaggi significativi dai sistemi di azionamento avanzati.L'incorporazione di meccanismi di feedback precisi consente un migliore controllo e una maggiore precisione complessiva del sistema.
Supporto e servizi:
Il nostro prodotto per cilindri pneumatici a pistoni è progettato per prestazioni affidabili ed efficienti in varie applicazioni industriali.Specificità, e condizioni operative pronte a facilitare l'assistenza rapida.
Offriamo un supporto completo per il prodotto, incluse le istruzioni per l'installazione, i suggerimenti per la manutenzione, i consigli per la risoluzione dei problemi e le informazioni sui pezzi di ricambio.Il nostro team tecnico è attrezzato per aiutarti a ottimizzare le prestazioni e la longevità del tuo cilindro pneumatico.
Per la manutenzione e la riparazione, utilizzare sempre parti originali per mantenere l'integrità del prodotto e la copertura della garanzia.
In caso di problemi con il cilindro pneumatico a pistoni, consultare il manuale dell'utente per le procedure di risoluzione dei problemi.le nostre risorse di supporto sono disponibili per fornire soluzioni tecniche dettagliate su misura per le esigenze della vostra applicazione.
Siamo impegnati a fornire supporto e servizi di alta qualità per massimizzare il valore e l'efficienza dei vostri sistemi pneumatici.
Imballaggio e trasporto:
Il nostro cilindro pneumatico a pistoni è accuratamente confezionato per garantire la sicurezza e la protezione durante il trasporto.scatola progettata su misura per evitare danni da urti o umiditàL'imballaggio è chiaramente etichettato con le specifiche del prodotto e le istruzioni per la manipolazione per facilitare l'identificazione e la corretta cura.
Per la spedizione, usiamo vettori affidabili con opzioni di tracciamento per garantire la consegna puntuale.Le bombole sono saldamente palletizzate per gli ordini di grandi quantità per ridurre al minimo il movimento e garantire la stabilità durante tutto il processo di spedizioneOffriamo anche opzioni di spedizione accelerate su richiesta per soddisfare le scadenze urgenti del progetto.
Al ricevimento, si prega di ispezionare l'imballaggio per eventuali segni di danni e segnalare immediatamente eventuali problemi al nostro servizio clienti.Questo garantisce che possiamo risolvere prontamente qualsiasi problema e mantenere il più alto standard di qualità del prodotto e soddisfazione del cliente.
