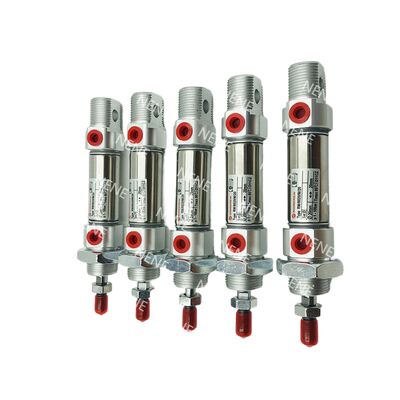

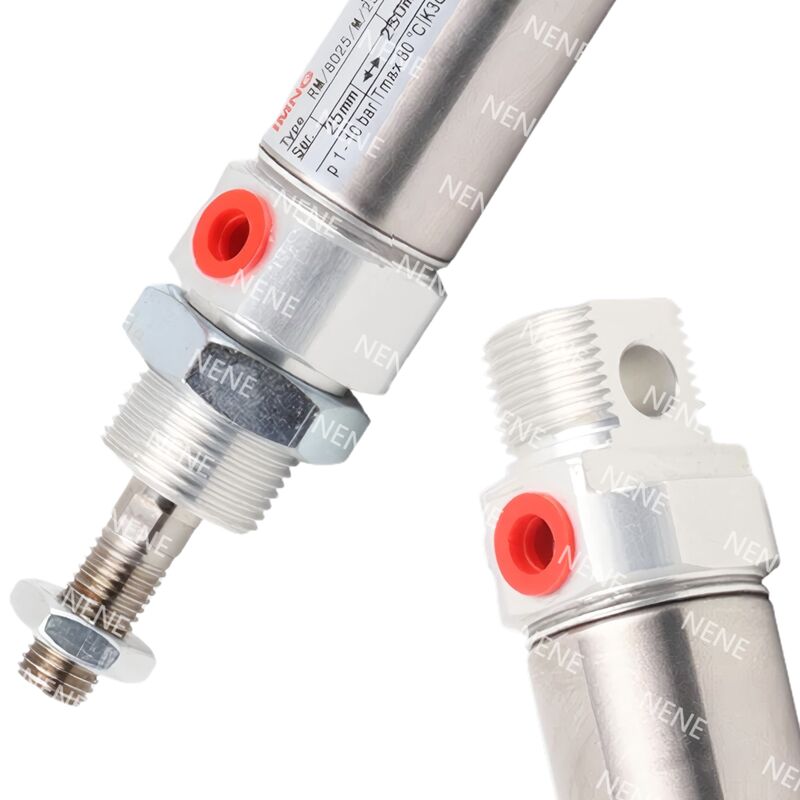

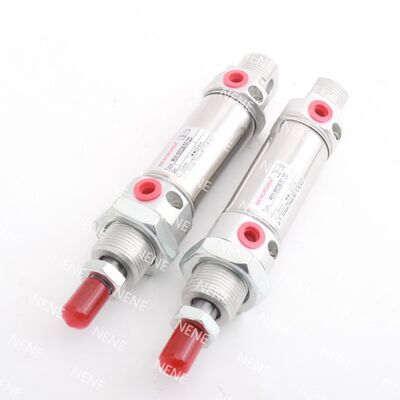

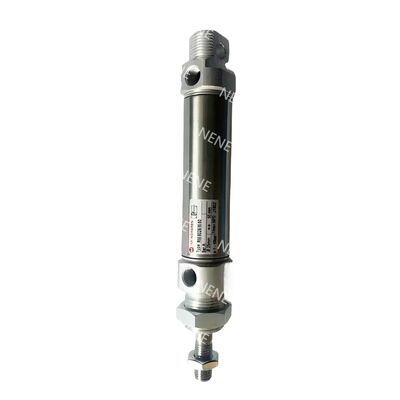

Descrizione del prodotto:
La serie RM/28000/M è costituita da cilindri Roundline compatti a azione singola dotati di un meccanismo di ritorno a molla.garantire prestazioni affidabili in varie applicazioni.
I cilindri sono costruiti con un tubo in acciaio inossidabile e con tappi di alluminio anodizzato trasparente, offrono un'eccellente resistenza alla corrosione e una durata elevata.rendendoli adatti a ambienti industriali esigenti.
Inoltre, la gamma RM/28000/M è conforme alla norma ISO 6432, garantendo la compatibilità con altri componenti pneumatici compatti.Ciò li rende particolarmente adatti per applicazioni che richiedono uno spazio di installazione limitato, precisi posizionamenti pneumatici e compiti di automazione a breve tratto.
Caratteristiche:
Il fattore di forma compatto ISO 6432 consente un'integrazione senza soluzione di continuità con gli accessori standard, rendendo l'installazione semplice ed efficiente.
Costruito con materiali resistenti alla corrosione, questo prodotto è progettato per resistere a condizioni ambientali difficili e impegnative, garantendo prestazioni durature.
La funzione del pistone magnetico migliora la funzionalità semplificando il rilevamento dei limiti e fornendo un feedback automatico affidabile.
Con un design meccanico robusto che include tappi a doppio crimping, la costruzione garantisce durabilità e montaggio sicuro per applicazioni esigenti.
Parametri tecnici:
| Articolo |
Specificità |
| Percorso (mm) |
10 / 12 / 16 / 20 / 25 |
| Corse standard (mm) |
10, 25, 50 |
| Corsa massima (mm) |
50 |
| Barre di pistoni Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Dimensione della porta |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medio |
Aria compressa filtrata, lubrificata o non lubrificata |
| Pressione di funzionamento |
da 2 a 10 bar (29 a 145 psi) |
| Temperatura di funzionamento |
-10°C a +80°C (14°F a 176°F) |
| Operazione |
Azionamento singolo, rimbalzo a molla, pistone magnetico |
| Acconciature |
Ammorbidimento del tampone |
| Materiale per botti |
Acciaio inossidabile |
| Materiale di copertura finale |
Leghe di alluminio anodizzato trasparente |
| Materiale per barre di pistoni |
Acciaio inossidabile |
| Materiale tampone |
Poliuretano |
| Scele |
Fabbricazione a partire da prodotti della voce 8528 |
| Disegno del tappo termico |
Cappotti a doppia cremagliera ad alta resistenza |
| Accessori standard |
Noccioline per il montaggio del naso, noccioline per la staffa del pistone |
| Accessori opzionali |
Interruttore a canna con cavo integrato, supporti di montaggio degli interruttori, accessori diretti e a gomito, apparecchiature di montaggio |
| Spinta teorica @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Forza di rimbalzo F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensioni |
Vedere la tabella delle dimensioni del foglio dati completo |
| Varianti |
Porta posteriore centrale, copertura posteriore piatta, opzioni di montaggio multiple |
| Kit di assistenza |
Non disponibile |
| Dati di carico / deflessione |
Riferimento ai grafici di carico e deflessione nella scheda dati |
Applicazioni:
L'assemblaggio automatico e l'indicizzazione spesso comportano movimenti precisi con lunghezze di corsa limitate.
La manipolazione di componenti elettronici e l'esecuzione di compiti di pick-and-place richiedono un supporto per corte distanze.Queste operazioni beneficiano di meccanismi di azionamento affidabili e compatti in grado di muovere i componenti in modo rapido e preciso.
Nel settore dell'imballaggio e della manutenzione delle macchine, si ha un forte bisogno di movimenti compatti e ripetibili, e una prestazione costante in spazi ristretti è fondamentale per mantenere produttività e qualità.
Molte applicazioni richiedono un sensore di posizione integrato per monitorare e controllare con precisione il movimento.
Supporto e servizi:
Il nostro prodotto cilindro pneumatico a pistoni è progettato per prestazioni affidabili ed efficienti in varie applicazioni industriali.Per le istruzioni di installazione, consultare il manuale del prodotto, procedure di manutenzione e suggerimenti per la risoluzione dei problemi, per evitare danni e garantire una funzionalità ottimale.
Si raccomanda di ispezionare regolarmente le guarnizioni, le barre del pistone e i tubi dei cilindri per mantenere le prestazioni e prolungare la durata del prodotto.La lubrificazione deve essere applicata come specificato nelle istruzioni di manutenzione per ridurre l'usura e prevenire la corrosione.
Se si verificano problemi di funzionamento, verificare che i collegamenti pneumatici siano sicuri e che l'aria sia pulita e asciutta.nella documentazione sono disponibili diagrammi dettagliati di risoluzione dei problemi per aiutare a identificare e risolvere i difetti comuni.
Offriamo anche servizi di riparazione professionali e ricambi per supportare l'uso continuo del vostro cilindro pneumatico a pistoni.Il nostro team tecnico si impegna a garantire che le vostre apparecchiature funzionino senza intoppi ed in modo efficiente per tutta la vita utile..
Imballaggio e trasporto:
Il nostro cilindro pneumatico a pistoni è accuratamente confezionato per assicurarsi che arrivi in perfette condizioni.Il prodotto viene quindi posto in un solido, una scatola personalizzata che fornisce ammortizzazione e supporto aggiuntivi.
Per la spedizione, utilizziamo vettori affidabili e forniamo informazioni di tracciamento per tenervi aggiornati sullo stato del vostro ordine.se spedito a livello nazionale o internazionaleSe avete particolari esigenze di imballaggio o di spedizione, contattate il nostro servizio clienti per assistenza.
