Descrizione del prodotto:

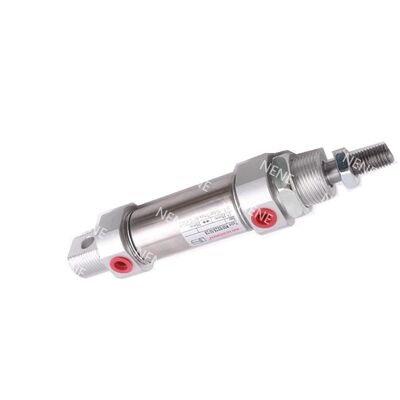

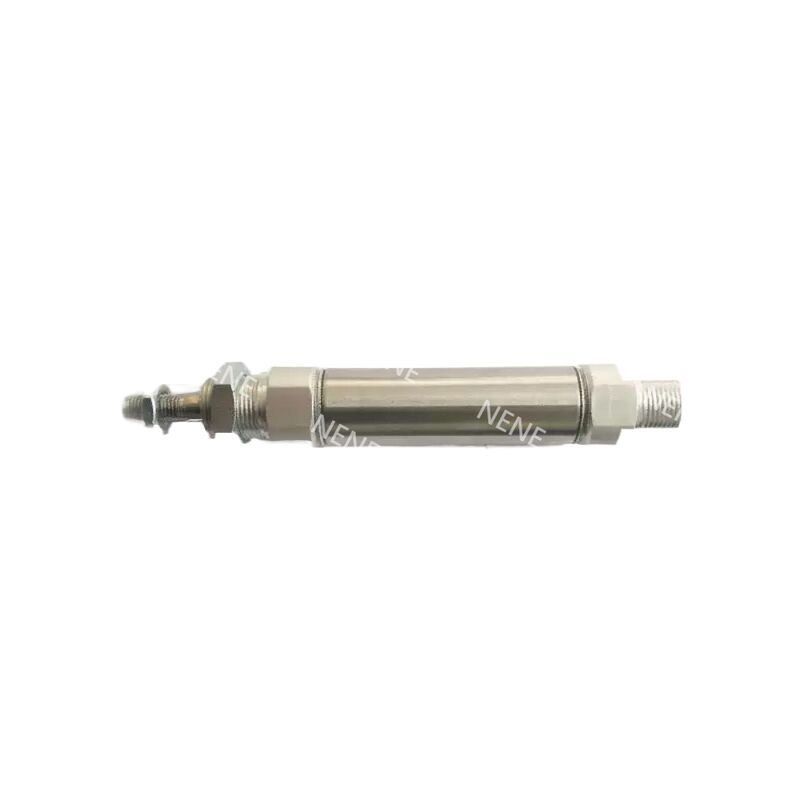

La serie RM/28000/M è costituita da cilindri Roundline compatti a azione singola dotati di un meccanismo di ritorno a molla e dotati di un pistone magnetico di serie.Questi cilindri sono progettati per offrire prestazioni affidabili in un formato compatto.
Costruiti con un tubo in acciaio inossidabile e tappi di alluminio anodizzato trasparente, i cilindri offrono un'eccellente resistenza alla corrosione e una maggiore durata.Questa combinazione garantisce una elevata resistenza e un funzionamento duraturo anche in ambienti difficili.
Inoltre, l'intervallo RM/28000/M è pienamente compatibile con la norma ISO 6432,rendendoli una scelta ideale per applicazioni che richiedono posizionamento pneumatico compatto e automazione a breve tratto in spazi ristretti.
Caratteristiche:
Il dispositivo è dotato di un formato ISO 6432 compatto, che consente un'integrazione senza soluzione di continuità con i raccordi standard.
Costruito con materiali resistenti alla corrosione, è adatto per l'uso in ambienti difficili e impegnativi.Questa durata migliora la longevità e l'affidabilità del componente in condizioni difficili.
Equipaggiato con un pistone magnetico, il dispositivo facilita il rilevamento dei limiti e il feedback automatico.
La sua robusta costruzione meccanica include tappi a doppio crimping, che forniscono una maggiore resistenza e una tenuta sicura.Questo design contribuisce alla robustezza complessiva e alle prestazioni affidabili del dispositivo.
Parametri tecnici:
| Articolo |
Specificità |
| Percorso (mm) |
10 / 12 / 16 / 20 / 25 |
| Corse standard (mm) |
10, 25, 50 |
| Corsa massima (mm) |
50 |
| Barre di pistoni Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Dimensione della porta |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medio |
Aria compressa filtrata, lubrificata o non lubrificata |
| Pressione di funzionamento |
da 2 a 10 bar (29 a 145 psi) |
| Temperatura di funzionamento |
-10°C a +80°C (14°F a 176°F) |
| Operazione |
Azionamento singolo, rimbalzo a molla, pistone magnetico |
| Acconciature |
Ammorbidimento del tampone |
| Materiale per botti |
Acciaio inossidabile |
| Materiale di copertura finale |
Leghe di alluminio anodizzato trasparente |
| Materiale per barre di pistoni |
Acciaio inossidabile |
| Materiale tampone |
Poliuretano |
| Scele |
Fabbricazione a partire da prodotti della voce 8528 |
| Disegno del tappo termico |
Cappotti a doppia cremagliera ad alta resistenza |
| Accessori standard |
Noccioline per il montaggio del naso, noccioline per la staffa del pistone |
| Accessori opzionali |
Interruttore a canna con cavo integrato, supporti di montaggio degli interruttori, accessori diretti e a gomito, apparecchiature di montaggio |
| Spinta teorica @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Forza di rimbalzo F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensioni |
Vedere la tabella delle dimensioni del foglio dati completo |
| Varianti |
Porta posteriore centrale, copertura posteriore piatta, opzioni di montaggio multiple |
| Kit di assistenza |
Non disponibile |
| Dati di carico / deflessione |
Riferimento ai grafici di carico e deflessione nella scheda dati |
Applicazioni:
I processi di montaggio e di indicizzazione automatizzati beneficiano in modo significativo dell'azionamento a breve tratto, consentendo movimenti precisi ed efficienti in una gamma compatta.
Nel campo della movimentazione dei componenti elettronici, le operazioni di pick-and-place richiedono spesso brevi distanze di percorrenza per mantenere velocità e precisione.Questi compiti si basano su tecniche di azionamento specializzate che supportano un posizionamento rapido e affidabile.
Le applicazioni di imballaggio e di manutenzione delle macchine richiedono un movimento compatto e ripetibile.La capacità di fornire prestazioni costanti in uno spazio limitato è fondamentale per ottimizzare i flussi di lavoro di produzione e garantire la qualità del prodotto.
Inoltre, le applicazioni che richiedono un sensore di posizione integrato possono ottenere un controllo e un feedback migliorati.Questa integrazione supporta una maggiore precisione e affidabilità in vari processi automatizzati.
Supporto e servizi:
Il nostro cilindro pneumatico a pistoni è progettato per elevate prestazioni e durabilità in varie applicazioni industriali.e dettagli del problema pronti ad aiutarci a fornirvi un'assistenza accurata.
Offriamo servizi completi tra cui guida all'installazione, consigli di manutenzione, risoluzione dei problemi e supporto per la riparazione per massimizzare l'efficienza e la durata del cilindro pneumatico.
Si raccomanda una manutenzione regolare per prevenire l'usura e garantire un funzionamento ottimale, compresa la verifica delle perdite d'aria, la verifica dei sigilli e delle barre per verificare eventuali danni,con un'intensità di calore non superiore a 50 W.
Per qualsiasi richiesta tecnica o richiesta di assistenza, il nostro team di supporto è attrezzato per fornire diagnosi, ricambi e informazioni sulla garanzia per mantenere i vostri sistemi pneumatici funzionanti senza intoppi.
Imballaggio e trasporto:
Ogni cilindro pneumatico a pistoni è accuratamente confezionato per garantire la massima protezione durante il trasporto.Viene poi collocato in una scatola di cartone con materiali di ammortizzazione aggiuntivi per assorbire gli urtiL' imballaggio è sigillato in modo sicuro ed etichettato con istruzioni di gestione per garantire una consegna sicura.
Per la spedizione, utilizziamo vettori affidabili con opzioni di tracciamento per fornire aggiornamenti in tempo reale sullo stato dell'ordine.trasporto aereo di merci acceleratoTutte le spedizioni vengono controllate prima della spedizione per garantire che il prodotto arrivi in perfette condizioni.
