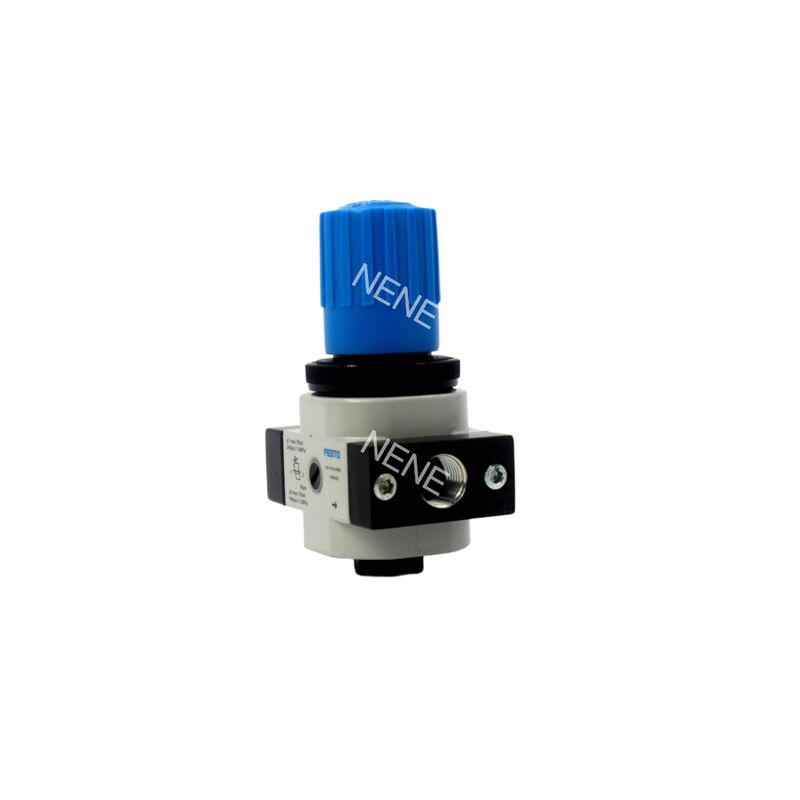

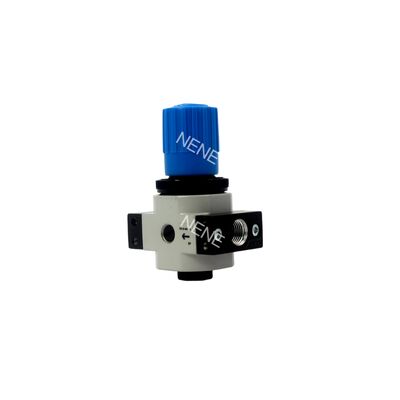

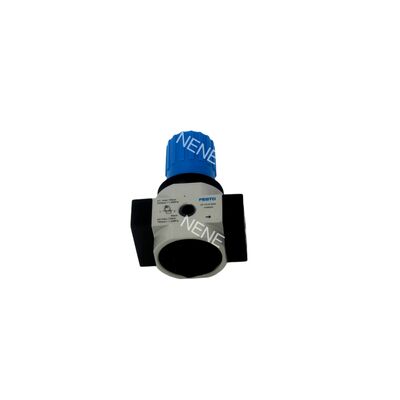

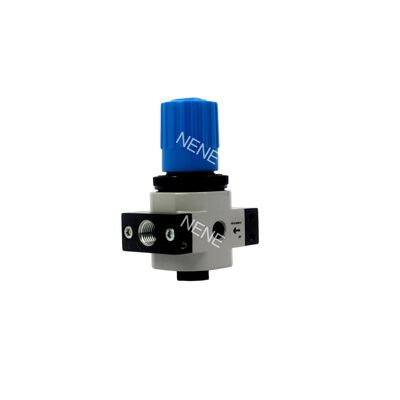

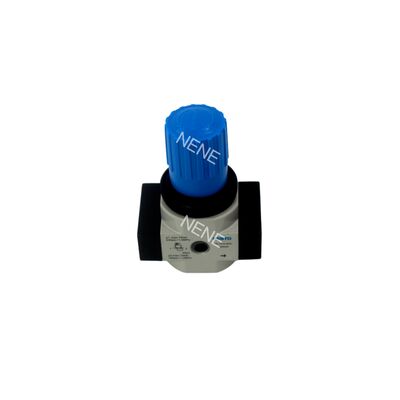

Festo LR-3/8-D-7-MINI 162584 0.5-7bar G3/8 Regolatore di pressione a membrana ad azionamento diretto in zinco pressofuso con manometro 1800L/min Manopola rotante bloccabile

Descrizione del prodotto:

I regolatori di pressione della classe MINI della serie Festo D, in particolare la serie LR, sono regolatori di pressione del diaframma ad azione diretta progettati per mantenere una pressione di uscita costante.Compensano efficacemente le fluttuazioni della pressione di ingresso e le variazioni del consumo di aria all'interno della rete, garantendo prestazioni stabili.

Le varianti del modello "-7" di questa serie sono progettate con una gamma di regolazione della pressione che va da 0,5 a 7 bar.Ciò li rende particolarmente adatti per applicazioni che richiedono pressioni di uscita inferioriQuesti regolatori sono dotati di porte a filettatura che variano da G1/8 a G3/8, offrendo la versatilità necessaria per diverse esigenze di installazione.

Per quanto riguarda le prestazioni, questi dispositivi offrono portate nominali standard comprese tra 1.000 e 1.800 litri al minuto, con pressioni di funzionamento comprese tra 1 e 16 bar.L'alloggiamento è realizzato in robusto zinco stampato, il che aumenta la durata e rende i regolatori adatti agli ambienti industriali tipici.

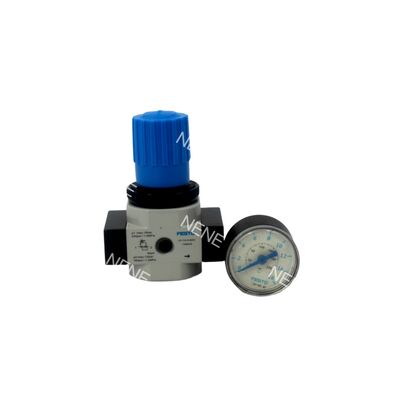

Inoltre, i modelli contrassegnati con il suffisso "-MPA" comprendono un manometro integrato, che consente un controllo diretto e conveniente della pressione.I modelli senza questo suffisso non hanno un manometro integrato ma hanno comunque due porte di manometroInoltre, tutti i modelli sono dotati di una manopola rotante chiudibile che aiuta a prevenire regolazioni involontarie, garantendo un funzionamento affidabile.

Caratteristiche:

Questo regolatore di pressione è progettato per applicazioni che richiedono pressioni di uscita inferiori, offrendo un controllo preciso entro un intervallo da 0,5 a 7 bar.Garantisce prestazioni costanti su misura per le esigenze di bassa pressione.

Dotato di un diaframma ad azione diretta, il regolatore presenta una bassa isteresi e eccellenti caratteristiche di regolazione, che garantiscono un controllo stabile e preciso della pressione di uscita.

Equipaggiato con una compensazione di pressione primaria integrata e un canale di scarico aggiuntivo, il regolatore mantiene un controllo della pressione efficace anche a carichi elevati.una valvola di ritorno automatica si attiva per alleviare le condizioni di sovrapressione.

Il dispositivo include una manopola rotante con detentore e un meccanismo di blocco integrato, che impedisce cambiamenti accidentali della pressione impostata.

Due porte di manometro offrono opzioni di montaggio flessibili. Gli utenti possono scegliere l'installazione del pannello anteriore tramite accessori o optare per il montaggio in linea in base ai propri requisiti di sistema.

Costruito in zinco pressofuso con una classe di resistenza alla corrosione di CRC 2, il regolatore è costruito per resistere a ambienti industriali difficili, garantendo una durata a lungo termine e un funzionamento affidabile.

Questo regolatore supporta vari metodi di installazione, tra cui il montaggio del pannello anteriore tramite accessori, l'installazione diretta in linea o il posizionamento in qualsiasi orientamento di montaggio per adattarsi a diverse configurazioni.

Compatibile con reti di aria compressa con pressioni di ingresso da 1 a 16 bar, il regolatore si adatta facilmente a diverse condizioni di pressione.

La linea di prodotti offre modelli con diverse portate nominali per soddisfare diverse esigenze applicative:

• Modelli G1/8 (LR-1/8-D-7-MINI / -MPA): 1.000 l/min
• Modelli G1/4 (LR-1/4-D-7-MINI / -MPA): 1.600 l/min
• Modelli G3/8 (LR-3/8-D-7-MINI / -MPA): 1.800 l/min

L'isteresi di pressione massima è limitata a soli 0,2 bar, garantendo un controllo preciso della pressione di uscita per applicazioni sensibili.

Questo regolatore può funzionare con aria compressa lubrificata.

Parametri tecnici:

Applicazioni:

La regolazione e il controllo della pressione sono essenziali nei sistemi pneumatici che richiedono un intervallo di pressione di uscita inferiore, in genere compreso tra 0,5 e 7 bar.Ciò è particolarmente importante per i componenti e gli attuatori pneumatici delicati che richiedono una manipolazione precisa per funzionare in modo ottimale senza danni.

Nelle linee di produzione automatizzate e nei sistemi di assemblaggio, il mantenimento di un controllo della pressione preciso e stabile è fondamentale per garantire un funzionamento regolare e un output di alta qualità.Tali ambienti si basano fortemente su una precisa gestione della pressione per evitare interruzioni e mantenere l'efficienza.

La stabilizzazione dell'alimentazione dell'aria è fondamentale per gli utensili e gli strumenti pneumatici che operano entro un intervallo di potenza di 7 bar.La regolazione adeguata garantisce prestazioni costanti e prolunga la durata di vita di questi utensili evitando fluttuazioni di pressione.

La preparazione dell'aria compressa e la gestione della pressione svolgono un ruolo vitale nell'ingegneria meccanica e nelle attrezzature industriali.Sistemi di controllo efficaci aiutano a mantenere condizioni ottimali per varie macchine, migliorando l'affidabilità e la sicurezza nelle applicazioni industriali.

In ambienti di laboratorio, test e ricerca e sviluppo, spesso è necessario un controllo della pressione con gas inerti.Queste impostazioni richiedono un elevato grado di precisione e stabilità per garantire risultati sperimentali affidabili e manipolazione sicura di materiali sensibili.

Alcuni sistemi hanno bisogno di una funzione di impostazione della pressione bloccabile che impedisce la manomissione o le regolazioni non autorizzate.Questa misura di sicurezza è importante per mantenere i parametri operativi coerenti e proteggere l'integrità del processo.

Le applicazioni in cui una pressione costante e ripetibile è essenziale, come l'usinatura di precisione e l'ispezione automatizzata, beneficiano notevolmente di tecniche avanzate di regolazione della pressione.Questa coerenza garantisce un'elevata precisione e qualità nei processi di produzione e di controllo della qualità.

Infine, i sistemi pneumatici lubrificati con olio, compatibili con il funzionamento lubrificato, richiedono metodi specializzati di controllo della pressione per mantenere una corretta lubrificazione e le prestazioni del sistema,garantire la longevità e l'efficienza delle apparecchiature.

Supporto e servizi:

Le nostre unità di lubrificante a filtro pneumatico (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo un approvvigionamento di aria pulita, regolato e lubrificato.Per il supporto tecnico, si prega di assicurarsi di avere a disposizione il numero di modello, il numero di serie e i dati relativi al sistema quando richiede assistenza.

Installazione: l'installazione corretta dell'unità FRL è fondamentale. Installare l'unità nella direzione corretta del flusso d'aria, in genere indicata da una freccia sul corpo.Assicurarsi che l'unità sia montata verticalmente e accessibile per la manutenzione.

Manutenzione: controllare e sostituire regolarmente gli elementi del filtro per evitare la contaminazione.Regolare il regolatore per mantenere la pressione di uscita desiderataRiempire il lubrificante con il tipo e la quantità raccomandati di lubrificante per garantire un funzionamento efficiente degli utensili e dei componenti pneumatici.

Risoluzione dei problemi: se si verifica un calo di pressione, controllare se i filtri sono ostruiti o se il sistema perde.Risolvere eventuali rumori insoliti o interruzioni del flusso d'aria ispezionando l'unità per verificare danni o blocchi.

Ricambi e accessori: per mantenere l'integrità e le prestazioni del prodotto, utilizzare solo pezzi di ricambio approvati dal produttore.oli lubrificanti, e altri componenti.

Garanzia e servizio: i nostri prodotti FRL sono dotati di una garanzia contro i difetti di fabbricazione.Una manutenzione preventiva regolare aiuterà a evitare tempi di fermo e a prolungare la vita utile delle apparecchiature pneumatiche.
