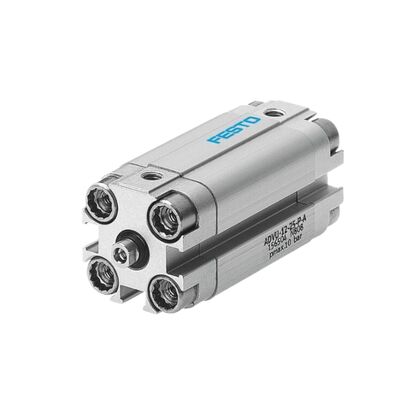

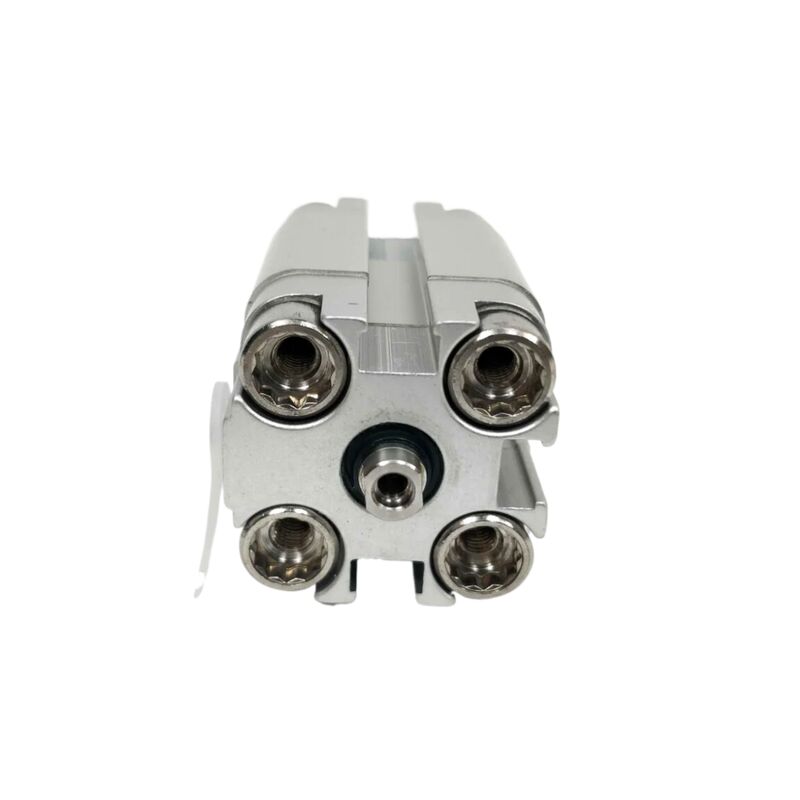

Industria farmaceutica ADVU-16-25-A-P-A 156597 Festo filo esterno cilindro pneumatico 16 mm foratura 25 mm trazione doppio effetto M5 porto pistone magnetico compatto ISO 6432

Descrizione del prodotto:

Festo ADVU-16 è un cilindro pneumatico compatto progettato per il funzionamento a doppio effetto. Presenta un alesaggio di 16 mm e include un pistone magnetico integrato, che consente un rilevamento preciso della posizione. Ciò lo rende particolarmente adatto per applicazioni che richiedono un monitoraggio accurato della posizione del cilindro.

Dotato di anelli di ammortizzazione elastici su entrambe le estremità, noti come ammortizzazione di tipo P, l'ADVU-16 garantisce movimenti fluidi e silenziosi durante il funzionamento. Il cilindro è offerto con lunghezze di corsa standard che vanno da 5 mm fino a 40 mm, soddisfacendo vari requisiti applicativi.

I clienti possono scegliere tra diverse configurazioni dello stelo: una versione con filettatura interna contrassegnata come -PA o una versione con filettatura esterna contrassegnata come -APA. La gamma di pressione operativa di questo cilindro va da 1,0 a 10 bar, garantendo flessibilità nei sistemi pneumatici.

Nel complesso, Festo ADVU-16 è una scelta eccellente per soluzioni di automazione in cui lo spazio è limitato ma sono essenziali un feedback affidabile della posizione e prestazioni durevoli.

Caratteristiche:

Questo cilindro pneumatico vanta un design ultracompatto, riducendo lo spazio di installazione fino al 50% rispetto ai cilindri conformi allo standard ISO 15552. Il suo ingombro ridotto lo rende la scelta ideale per macchinari con spazio limitato, consentendo layout della macchina più stretti ed efficienti.

Dotato di funzionalità a doppio effetto, il cilindro eroga forza sia durante la corsa di andata che di ritorno. Ciò garantisce un movimento coerente e gestibile in entrambe le direzioni, migliorando la precisione e il controllo durante il funzionamento.

Il pistone magnetico integrato consente il rilevamento della posizione senza contatto tramite interruttori di prossimità. Questi sensori possono essere installati o sostituiti senza bisogno di regolazioni meccaniche, facilitando una facile manutenzione e un monitoraggio affidabile della posizione.

Dotato di anelli e piastre di ammortizzazione flessibili su entrambe le estremità, il sistema di ammortizzazione elastico riduce efficacemente l'energia d'impatto. Questo design riduce al minimo le vibrazioni e il rumore nelle posizioni finali del cilindro, favorendo un funzionamento più fluido e silenzioso.

Costruito con materiali robusti, il cilindro incorpora una canna e tappi terminali in lega di alluminio lavorato, uno stelo del pistone in acciaio inossidabile altamente legato e guarnizioni dinamiche in NBR/TPE-U (PU). Soddisfa gli standard della Classe di Resistenza alla Corrosione (CRC) 2, rendendolo adatto agli ambienti industriali più esigenti.

Il cilindro offre opzioni di installazione versatili grazie ai fori passanti sulla canna e ad una gamma completa di accessori di montaggio. Questa flessibilità consente di montarlo in modo sicuro praticamente in qualsiasi posizione.

Per soddisfare diversi attacchi di carico e requisiti applicativi, sono disponibili due configurazioni di filettatura dello stelo: una filettatura interna (‑P‑A) e una filettatura esterna (‑A‑P‑A). Questa scelta consente un'adattabilità ottimale ai diversi scenari operativi.

Parametri tecnici:

Applicazioni:

Le linee di assemblaggio automatizzate beneficiano di stazioni di produzione compatte attrezzate per gestire varie attività come bloccaggio, posizionamento, smistamento, arresto, espulsione e gestione efficiente dei pezzi. Questi sistemi semplificano i processi di produzione integrando più funzioni in un ingombro ridotto.

Nelle macchine per l'imballaggio e il riempimento, operazioni essenziali come la spinta del cartone, l'azionamento della pressa sigillante, il controllo del deviatore del trasportatore e la gestione delle valvole vengono eseguite all'interno di spazi ristretti. Ciò garantisce un utilizzo ottimale dello spazio disponibile pur mantenendo un funzionamento accurato e ad alta velocità.

I settori della produzione di elettronica e semiconduttori si affidano a processi precisi, tra cui operazioni di pick-and-place, depaneling dei PCB, assemblaggio di componenti e posizionamento di apparecchiature di test. Queste attività richiedono elevata precisione e affidabilità per supportare requisiti di produzione delicati e complessi.

I sistemi di movimentazione e trasporto dei materiali utilizzano cilindri fermi rotanti e di bloccaggio per controllare linee di trasporto, deviatori e reti di distribuzione. Questi componenti aiutano a regolare il flusso e lo smistamento dei materiali, migliorando l’efficienza e la sicurezza complessiva del sistema.

Nel settore automobilistico, gli attuatori compatti e affidabili sono fondamentali per l'assemblaggio dei componenti, l'alimentazione dei componenti e l'automazione delle linee di produzione. Prestazioni robuste e precisione sono fattori chiave che consentono ai produttori di soddisfare rigorosi standard di qualità ed efficienza.

I dispositivi medici e l'automazione del laboratorio richiedono un movimento lineare regolare e controllato per supportare le apparecchiature diagnostiche, la gestione dei campioni e varie applicazioni biotecnologiche. Questi movimenti garantiscono che le procedure delicate siano condotte con la massima cura e accuratezza.

Gli effettori finali e le pinze dei robot utilizzano azionamenti pneumatici compatti per alimentare robot collaborativi, unità di prelievo e posizionamento e sistemi di presa automatizzati. Questa tecnologia consente una manipolazione flessibile e affidabile di oggetti in diversi scenari di automazione.

Nelle macchine tessili e da stampa, funzioni essenziali come il posizionamento della carta, l'azionamento della pressa da taglio, il bloccaggio del filo e il controllo della tensione vengono eseguite in modo affidabile anche in ambienti difficili. Queste funzionalità consentono una produzione continua e di alta qualità in condizioni difficili.

Supporto e servizi:

Il nostro prodotto Cilindro pneumatico a pistone è progettato per prestazioni affidabili ed efficienti in varie applicazioni industriali. Per il supporto tecnico, assicurati di avere a portata di mano il numero del modello, le specifiche e tutti i dettagli operativi rilevanti quando richiedi assistenza.

Offriamo servizi completi tra cui guida all'installazione, risoluzione dei problemi, suggerimenti per la manutenzione e sostituzione di pezzi di ricambio per massimizzare la durata e la funzionalità del cilindro pneumatico.

Per garantire un funzionamento ottimale, controllare regolarmente eventuali perdite d'aria, mantenere una lubrificazione adeguata e verificare l'allineamento del cilindro all'interno del sistema.

Il nostro team di supporto tecnico è attrezzato per aiutarvi con l'integrazione del sistema, le opzioni di personalizzazione e l'ottimizzazione delle prestazioni per soddisfare i vostri requisiti applicativi specifici.

Per manuali dettagliati, disegni CAD e strumenti software relativi al cilindro pneumatico a pistone, fare riferimento alle nostre risorse online o alla documentazione del prodotto.

Ci impegniamo a fornire un supporto rapido ed efficace per ridurre al minimo i tempi di inattività e migliorare la produttività dei vostri sistemi pneumatici.
