Descrizione del prodotto:

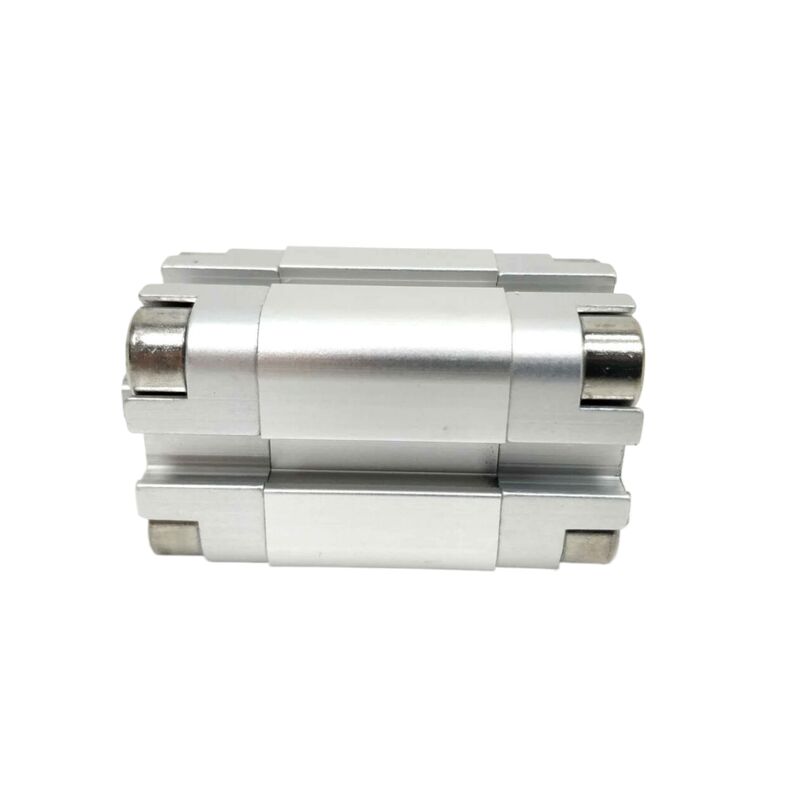

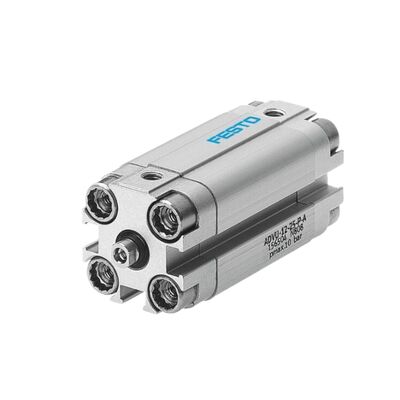

Festo ADVU-16 è un cilindro pneumatico compatto progettato con un alesaggio da 16 mm e dotato di un meccanismo a doppio effetto. Include un pistone magnetico integrato, che consente un rilevamento preciso della posizione per un migliore controllo operativo.
Questo cilindro è dotato di anelli di ammortizzazione elastici su entrambe le estremità, caratterizzati come ammortizzazione di tipo P, per garantire un movimento fluido e controllato. È disponibile in una gamma di lunghezze di corsa standard, da 5 mm fino a 40 mm, per soddisfare vari requisiti applicativi.
I clienti possono scegliere tra due opzioni di stelo: una con filettatura interna, denominata -PA, e un'altra con filettatura esterna, contrassegnata come -APA. Il dispositivo funziona in modo efficiente in un intervallo di pressione compreso tra 1,0 e 10 bar.
Grazie alle sue dimensioni compatte e alle affidabili funzionalità di feedback della posizione, ADVU-16 è ideale per scenari di automazione in cui il risparmio di spazio è fondamentale senza compromettere le prestazioni.
Caratteristiche:
Il design ultracompatto di questo cilindro offre una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri standard ISO 15552. Ciò lo rende la scelta ideale per macchine con spazio limitato, dove un layout compatto è essenziale.
Dotato di funzionamento a doppio effetto, il cilindro fornisce forza motrice sia durante la corsa di andata che di ritorno. Questa funzionalità garantisce un movimento bidirezionale coerente e controllabile, migliorando le prestazioni e l'affidabilità complessive.
Un pistone magnetico integrato consente il rilevamento della posizione senza contatto attraverso l'uso di interruttori di prossimità. Questo design consente di montare o sostituire facilmente i sensori senza richiedere alcuna regolazione meccanica, semplificando la manutenzione e la configurazione.
L'ammortizzazione elastica presente nel modello di tipo P incorpora anelli e piastre di ammortizzazione flessibili su entrambe le estremità. Questi componenti aiutano ad assorbire l'energia dell'impatto, riducendo così le vibrazioni e il rumore quando il pistone raggiunge le posizioni finali.
Costruito con materiali robusti e resistenti alla corrosione, il cilindro è dotato di canna e tappi terminali in lega di alluminio lavorato, insieme a uno stelo del pistone in acciaio inossidabile altolegato e guarnizioni dinamiche in NBR e TPE-U (PU). Questa combinazione offre una classe di resistenza alla corrosione CRC 2, che lo rende adatto agli ambienti industriali più esigenti.
Per un'installazione versatile, il cilindro include fori passanti sulla canna e supporta un'ampia gamma di accessori di montaggio. Questa flessibilità consente di installare l'unità in modo sicuro in qualsiasi posizione desiderata per soddisfare i requisiti applicativi specifici.
Inoltre, sono disponibili due opzioni di filettatura dello stelo. Gli utenti possono scegliere tra una configurazione con filettatura interna (‑P‑A) o con filettatura esterna (‑A‑P‑A), consentendo la compatibilità con vari attacchi di carico e l'adattamento alle diverse esigenze operative.
Parametri tecnici:
| Foro |
16 mm |
| Serie |
ADVU |
| Marca |
Festo |
| Pressione operativa |
1,0...10 bar |
| Temperatura ambiente |
-20...+80°C |
| Operazione |
A doppio effetto |
| Descrizione |
Cilindro ISO 6432, Cilindro compatto, Cilindro per automazione |
Applicazioni:
Le linee di assemblaggio automatizzate traggono grandi vantaggi da stazioni di produzione compatte che gestiscono in modo efficiente il bloccaggio, il posizionamento, lo smistamento, l'arresto, l'espulsione e la gestione complessiva dei pezzi. Questi sistemi garantiscono operazioni fluide e precise, migliorando la produttività.
Nel campo dei macchinari per l'imballaggio e il riempimento, dispositivi come spintori di cartoni, attuatori di presse sigillanti, deviatori di trasportatori e controllori di valvole operano efficacemente all'interno di spazi ristretti. Il loro design ottimizza la funzionalità senza compromettere le limitazioni spaziali.
Il settore della produzione di elettronica e semiconduttori richiede processi ad alta precisione come operazioni di pick-and-place, depaneling di PCB, assemblaggio di componenti e posizionamento accurato delle apparecchiature di test. I macchinari avanzati soddisfano questi requisiti per mantenere qualità e coerenza.
I sistemi di movimentazione e trasporto dei materiali utilizzano cilindri fermi rotanti e di bloccaggio per gestire linee di trasporto, deviatori e reti di distribuzione. Questi componenti svolgono un ruolo chiave nel garantire un flusso di materiale regolare e l'affidabilità del sistema.
L'industria automobilistica fa affidamento su attuatori affidabili e compatti per l'assemblaggio di componenti, l'alimentazione delle parti e l'automazione dell'intera linea di produzione. Questi attuatori contribuiscono a semplificare la produzione mantenendo elevati standard di efficienza e durata.
Nei dispositivi medici e nell'automazione di laboratorio, il movimento lineare regolare e controllato è essenziale per le apparecchiature diagnostiche, la gestione dei campioni e varie applicazioni biotecnologiche. La precisione nel movimento contribuisce a risultati accurati e sicurezza operativa.
Gli effettori finali e le pinze dei robot traggono vantaggio da azionamenti pneumatici compatti che supportano robot collaborativi, unità di prelievo e posizionamento e sistemi di presa automatizzati. Questa compattezza consente flessibilità e prestazioni migliorate nelle operazioni robotiche.
Infine, le macchine tessili e da stampa incorporano funzioni quali il posizionamento della carta, l'azionamento della pressa da taglio, il serraggio del filo e il controllo della tensione, il tutto in ambienti di lavoro esigenti. Queste macchine devono resistere a condizioni rigorose mantenendo precisione e affidabilità.
Supporto e servizi:
Il nostro prodotto Cilindro pneumatico a pistone è progettato per fornire prestazioni affidabili ed efficienti in una varietà di applicazioni industriali. Per il supporto tecnico, assicurati di avere a portata di mano il numero del modello, le specifiche e i dettagli del problema quando richiedi assistenza.
Offriamo servizi completi, tra cui guida all'installazione, suggerimenti per la manutenzione, supporto per la risoluzione dei problemi e disponibilità di parti di ricambio per massimizzare la durata e la funzionalità del cilindro pneumatico.
Per mantenere prestazioni ottimali, ispezionare regolarmente il cilindro per individuare eventuali segni di usura, perdite o danni e seguire il programma di lubrificazione consigliato. Il nostro team tecnico è disponibile per assistere con qualsiasi domanda operativa o difficoltà tecnica che potresti incontrare.
Per i servizi di riparazione, assicurarsi che la bombola venga restituita seguendo le nostre istruzioni di imballaggio specificate per evitare ulteriori danni durante il trasporto. Raccomandiamo di utilizzare parti originali per le sostituzioni per mantenere l'integrità del prodotto e gli standard di sicurezza.
Il nostro supporto comprende anche soluzioni personalizzate per requisiti applicativi specifici. Fornisci informazioni dettagliate sul tuo ambiente operativo e sulle tue esigenze prestazionali per aiutarci a personalizzare le migliori opzioni di consulenza e servizio.
Imballaggio e spedizione:
Ogni cilindro pneumatico a pistone è accuratamente imballato per garantire la massima protezione durante il trasporto. Il cilindro viene prima avvolto in una pellicola protettiva in plastica per evitare graffi e corrosione. Viene quindi inserito in un inserto in schiuma su misura per assorbire urti e vibrazioni. L'inserto in schiuma e il cilindro sono racchiusi all'interno di una robusta scatola di cartone ondulato, progettata per resistere a maneggiamenti bruschi e impilamenti durante la spedizione.
Per la spedizione utilizziamo corrieri affidabili con opzioni di tracciabilità per garantire una consegna puntuale e sicura. Tutti i pacchi sono chiaramente etichettati con istruzioni per la manipolazione e dettagli del prodotto. Inoltre, più unità possono essere imballate in modo sicuro in cartoni più grandi con un'adeguata imbottitura per evitare movimenti e danni. Raccomandiamo di ispezionare il pacco all'arrivo e di segnalare immediatamente eventuali danni per facilitare una pronta risoluzione.
