Descrizione del prodotto:

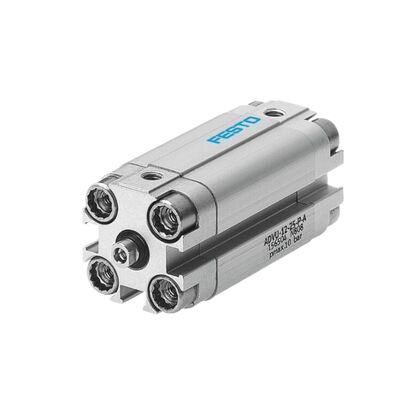

Festo ADVU-16 è un cilindro pneumatico compatto progettato per funzionalità a doppio effetto. Presenta un alesaggio di 16 mm e include un pistone magnetico integrato, che consente un rilevamento accurato della posizione durante il funzionamento.
Questo cilindro è dotato di anelli di ammortizzazione elastici su entrambe le estremità, noti come ammortizzazione di tipo P, per garantire movimenti fluidi e controllati. È disponibile con lunghezze di corsa standard che vanno da 5 mm fino a 40 mm, per soddisfare varie esigenze applicative.
Gli utenti possono scegliere tra configurazioni di stelo con filettatura interna (-PA) o filettatura esterna (-APA), a seconda delle esigenze di installazione. L'ADVU-16 funziona in modo efficiente in un intervallo di pressione compreso tra 1,0 e 10 bar.
Grazie al design compatto e alle affidabili funzionalità di feedback della posizione, Festo ADVU-16 è la soluzione ideale per attività di automazione in cui il risparmio di spazio è fondamentale.
Caratteristiche:
Il design ultracompatto di questo cilindro offre una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri standard ISO 15552. Ciò lo rende la scelta ideale per le applicazioni in cui lo spazio è limitato e i layout della macchina sono ristretti.
Dotato di funzionamento a doppio effetto, il cilindro eroga forza sia durante la corsa di andata che di ritorno. Ciò garantisce un movimento bidirezionale coerente e controllabile, migliorando la precisione e l'affidabilità dell'attrezzatura.
Un pistone magnetico integrato consente il rilevamento della posizione senza contatto attraverso l'uso di interruttori di prossimità. Questi sensori possono essere facilmente montati o sostituiti senza richiedere alcuna regolazione meccanica, semplificando la manutenzione e la configurazione.
L'ammortizzazione elastica (tipo P) incorpora anelli e piastre di ammortizzazione flessibili posizionati su entrambe le estremità del cilindro. Questo design riduce efficacemente l'energia d'impatto, minimizzando le vibrazioni e il rumore quando il pistone raggiunge le posizioni finali.
Costruito con materiali robusti e resistenti alla corrosione, il cilindro include una canna e tappi terminali in lega di alluminio lavorato, uno stelo del pistone in acciaio inossidabile altolegato e guarnizioni dinamiche in NBR e TPE-U (PU). Soddisfa la classe di resistenza alla corrosione CRC 2, rendendolo adatto agli ambienti industriali più esigenti.
L'installazione è estremamente versatile grazie ai fori passanti posti sulla canna abbinati ad un'ampia gamma di accessori di montaggio. Questa flessibilità consente di montare il cilindro praticamente in qualsiasi posizione per soddisfare requisiti applicativi specifici.
Sono disponibili due opzioni per la filettatura dello stelo: filettatura interna (‑P‑A) e filettatura esterna (‑A‑P‑A). Questa selezione consente agli utenti di scegliere il tipo di filettatura più appropriato per soddisfare diversi attacchi di carico ed esigenze applicative.
Parametri tecnici:
| Pressione operativa |
1,0...10 bar |
| Marca |
Festo |
| Foro |
16 millimetri |
| Operazione |
A doppio effetto |
| Temperatura ambiente |
-20...+80°C |
| Serie |
ADVU |
Applicazioni:
Nelle linee di assemblaggio automatizzate, le stazioni di produzione compatte beneficiano di varie funzioni come bloccaggio, posizionamento, smistamento, arresto, espulsione e movimentazione dei pezzi. Queste operazioni sono ottimizzate attraverso l'uso di attuatori efficienti per garantire prestazioni fluide e affidabili.
I macchinari per l'imballaggio e il riempimento richiedono un controllo preciso in spazi ristretti. Attività come la spinta del cartone, l'attivazione della pressa sigillante, i deviatori del trasportatore e il controllo delle valvole vengono gestiti senza soluzione di continuità, migliorando la produttività e mantenendo i requisiti di progettazione compatta.
Il settore della produzione di elettronica e semiconduttori fa molto affidamento su operazioni di pick-and-place accurate, depaneling dei PCB, assemblaggio di componenti e posizionamento preciso delle apparecchiature di test. Gli attuatori compatti svolgono un ruolo cruciale nel raggiungimento della precisione e della ripetibilità richieste.
I sistemi di movimentazione e trasporto dei materiali utilizzano cilindri fermi rotanti e di bloccaggio per gestire linee di trasporto, deviatori e meccanismi di distribuzione. Questi componenti garantiscono un controllo efficace del flusso e un trasporto affidabile delle merci all'interno degli ambienti industriali.
Nell'industria automobilistica, l'assemblaggio di componenti, l'alimentazione di parti e l'automazione delle linee di produzione richiedono attuatori affidabili e poco ingombranti. I design compatti aiutano a mantenere l'efficienza e a semplificare i processi di produzione.
I dispositivi medici e l'automazione di laboratorio richiedono un movimento lineare regolare e controllato per varie applicazioni, tra cui apparecchiature diagnostiche, gestione dei campioni e processi biotecnologici. Precisione e affidabilità sono fondamentali in tali ambienti.
Gli effettori finali e le pinze dei robot beneficiano di azionamenti pneumatici compatti, essenziali per robot collaborativi, unità di prelievo e posizionamento e sistemi di presa automatizzati. Queste unità migliorano la flessibilità e le prestazioni nelle applicazioni robotiche.
Nelle macchine tessili e da stampa, attività come il posizionamento della carta, l'attivazione delle presse da taglio, il serraggio del filo e il controllo della tensione vengono eseguiti in ambienti difficili. Gli attuatori compatti garantiscono funzionamento costante e durata in condizioni difficili.
Supporto e servizi:
Il nostro prodotto Cilindro pneumatico a pistone è progettato per fornire prestazioni affidabili ed efficienti in una varietà di applicazioni industriali. Per garantire un funzionamento ottimale, è importante seguire le linee guida consigliate per l'installazione, la manutenzione e la risoluzione dei problemi fornite nel manuale dell'utente.
Per l'installazione, verificare che il cilindro sia montato saldamente e allineato correttamente per evitare sollecitazioni eccessive sullo stelo del pistone e sulle guarnizioni. Utilizzare raccordi adeguati e assicurarsi che tutti i collegamenti siano serrati per evitare perdite d'aria.
La manutenzione regolare è essenziale per prolungare la vita del cilindro pneumatico. Ciò include l'ispezione periodica di guarnizioni, aste e hardware di montaggio per verificare l'eventuale presenza di usura o danni. Lubrificare le parti mobili come specificato nelle istruzioni di manutenzione per ridurre l'attrito e prevenire la corrosione.
Se si riscontrano problemi operativi quali perdite d'aria, corsa ridotta o rumori insoliti, consultare la sezione relativa alla risoluzione dei problemi del manuale del prodotto. I rimedi comuni includono il controllo delle incongruenze nell'alimentazione dell'aria, la pulizia o la sostituzione delle guarnizioni e la garanzia che il cilindro non sia soggetto a carichi laterali oltre le specifiche di progettazione.
Il nostro team di supporto tecnico è impegnato ad assistervi per qualsiasi domanda o dubbio riguardante il cilindro pneumatico a pistone. Forniamo documentazione e guida dettagliate per aiutarvi a massimizzare le prestazioni e la longevità del vostro prodotto.
Imballaggio e spedizione:
Imballaggio e spedizione del prodotto per il cilindro pneumatico a pistone:
Ogni cilindro pneumatico a pistone è accuratamente imballato per garantire la massima protezione durante il trasporto. Il cilindro viene prima avvolto in una pellicola protettiva in plastica per evitare danni da umidità e polvere. Viene quindi posizionato saldamente in un inserto in schiuma personalizzato che ammortizza il prodotto da urti e vibrazioni.
L'inserto in schiuma e il cilindro sono racchiusi in una robusta scatola di cartone ondulato progettata per resistere alla manipolazione e all'impilamento durante la spedizione. Per maggiore sicurezza, la scatola è sigillata con nastro da imballaggio di tipo industriale ed etichettata con istruzioni di movimentazione come "Fragile" e "This Side Up".
Unità multiple vengono pallettizzate e avvolte in pellicole termoretraibili per le spedizioni alla rinfusa per impedirne il movimento e migliorare la stabilità. Le opzioni di spedizione includono il trasporto aereo, marittimo e via terra, a seconda della destinazione e dei requisiti di consegna.
Le informazioni di tracciamento e le date di consegna stimate vengono fornite ai clienti per garantire la trasparenza e la ricezione tempestiva dei cilindri pneumatici a pistone.
