Descrizione del prodotto:

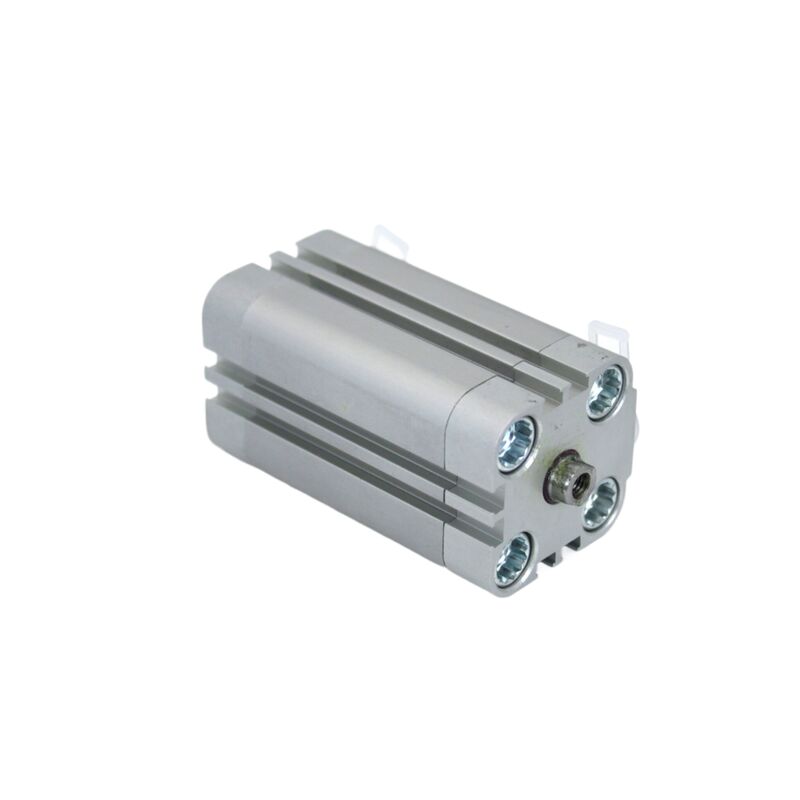

Il Festo ADVU-20 è un cilindro pneumatico compatto progettato con un meccanismo a doppia azione.che consente un preciso rilevamento della posizione durante il funzionamento.
Questo modello è dotato di elementi di ammortizzazione elastici, compresi anelli e piastre, situati in entrambe le estremità del cilindro.fornire una decelerazione regolare e ridurre le forze di impatto.
L'ADVU-20 è disponibile con lunghezze di corsa standard che vanno da 5 mm a 50 mm.I clienti possono scegliere tra una barra di pistoni con configurazione di filo interno (-P-A) o una opzione di filo esterno (-A-P-A), a seconda delle esigenze di installazione.
Con un intervallo di pressione di funzionamento da 0,8 a 10 bar, questo cilindro pneumatico è adatto a scenari di automazione che richiedono una progettazione compatta e un feedback affidabile della posizione.
Caratteristiche:
Progettazione ultracompatta
Questo cilindro vanta un design ultracompatto, occupando il 50% in meno di spazio di installazione rispetto ai cilindri standard ISO 15552.Tale risparmio di spazio lo rende una scelta ideale per applicazioni con spazio limitato, specialmente nelle macchine con disegni stretti.
Operazione a doppio effetto
Il cilindro opera in modo doppio, fornendo forza motrice durante i giri avanti e indietro.Questo garantisce un movimento bidirezionale costante e controllabile adatto a vari compiti industriali.
Pistoli magnetici integrati
Dotato di un pistone magnetico integrato, questo cilindro facilita il rilevamento della posizione senza contatto attraverso interruttori di prossimità.I sensori possono essere facilmente montati o sostituiti senza necessità di regolazioni meccaniche, migliorando la comodità operativa.
Acconciature elastiche (tipo P)
Con ammortizzatore elastico con anelli e piastre flessibili posizionati alle due estremità, il cilindro riduce efficacemente l'energia di impatto.contribuire a un funzionamento più fluido e silenzioso.
Materiali robusti e resistenti alla corrosione
Costruito con una canna in lega di alluminio forgiata e tappi per le estremità, insieme a una barra di pistoni in acciaio inossidabile di alta lega, il cilindro offre un'eccellente durata.Utilizza anche sigilli dinamici NBR e TPE-U (PU), che fornisce una resistenza alla corrosione di CRC 2, adatta per ambienti industriali.
Opzioni di montaggio flessibili
La canna include fori attraverso insieme a una vasta gamma di accessori di montaggio, consentendo un'installazione versatile in qualsiasi posizione.Questa flessibilità consente di soddisfare le diverse esigenze delle applicazioni.
Due opzioni di filo della canna del pistone
L'utente può scegliere tra due configurazioni di filo della canna del pistone: filo interno (-P-A) o filo esterno (-A-P-A).Questa selezione consente la compatibilità con vari accessori di carico e soddisfa le diverse esigenze di applicazione.
Parametri tecnici:
| Marchio |
Festo |
| Serie |
ADVU |
| Operazione |
Doppia azione |
| Borsa |
20 mm |
| Temperatura ambiente |
-20... +80 °C |
| Pressione di funzionamento |
0.8... 10 bar |
| Descrizione |
cilindro a pistoni ad aria, cilindro a pistoni magnetici, cilindro automatico |
Applicazioni:
Nelle linee di assemblaggio automatizzate, le attività come il fissaggio, il posizionamento, la classificazione, l'arresto, l'espulsione e la movimentazione dei pezzi di lavoro sono gestite in modo efficiente all'interno di stazioni di produzione compatte.Queste operazioni sono fondamentali per mantenere velocità e precisione nei processi di produzione.
All'interno dei macchinari di imballaggio e riempimento, componenti come spinta cartoni, attuatori di stampa di sigillamento, divertitori di trasportatori e controllori di valvole funzionano senza soluzione di continuità anche in spazi ristretti.Questo garantisce un flusso di lavoro di imballaggio fluido e una gestione affidabile del prodotto.
Il settore della produzione di elettronica e semiconduttori si basa su meccanismi di selezione e posizionamento precisi, PCB deformazione, assemblaggio dei componenti e posizionamento accurato delle apparecchiature di prova.Queste funzioni richiedono un'elevata precisione per mantenere gli standard di qualità e produttività.
I dispositivi medici e l'automazione dei laboratori beneficiano di sistemi di movimento lineare fluidi e controllati, essenziali per gli strumenti diagnostici, le procedure di movimentazione dei campioni,e varie applicazioni biotecnologicheTale controllo del movimento contribuisce alla sicurezza e all'efficacia dei processi medici.
Nelle macchine per la stampa e il tessile, funzioni critiche come il posizionamento della carta, l'attivazione della macchina da taglio, la pinzazione del filo e il controllo della tensione funzionano in modo affidabile anche in ambienti difficili.Questi meccanismi favoriscono una produzione e una qualità dei prodotti coerenti.
Per gli effectori e le pinze di fine del robot, vengono utilizzati azionamenti pneumatici compatti per consentire robot collaborativi, unità di pick-and-place e sistemi di presa automatizzati.Questa compattezza ed efficienza supportano soluzioni di automazione versatili e flessibili.
Supporto e servizi:
I nostri cilindri pneumatici a pistoni sono progettati per fornire prestazioni affidabili ed efficienti in una vasta gamma di applicazioni industriali.consigli di manutenzione, e consigli per la risoluzione dei problemi per garantire il funzionamento ottimale del cilindro pneumatico.
Si consiglia di ispezionare regolarmente il cilindro per eventuali segni di usura, perdite o danni.Una corretta lubrificazione e allineamento durante l'installazione migliorerà la durata e le prestazioni del prodotto. In caso di problemi operativi, consultare la sezione di risoluzione dei problemi nel manuale utente o contattare il nostro team di supporto tecnico per assistenza di esperti.
I nostri servizi includono anche soluzioni personalizzate per soddisfare specifiche esigenze applicative, opzioni di riparazione e ristrutturazione e supporto in loco per l'installazione e la manutenzione.Ci impegniamo a fornire un supporto completo per massimizzare l' efficienza e la durata del vostro cilindro pneumatico a pistoni.
Imballaggio e trasporto:
Imballaggio del prodotto:Il cilindro pneumatico a pistoni è accuratamente confezionato per garantire la massima protezione durante il trasporto.Ogni cilindro è avvolto in una bombola antistatica e posto in una robusta scatola di cartone ondulatoL'imballaggio comprende inserti di schiuma per evitare qualsiasi movimento e assorbire gli urti.La scatola esterna è chiaramente contrassegnata con i dettagli del prodotto, istruzioni di movimentazione e informazioni di spedizione per una facile identificazione.
Spedizione:Offriamo opzioni di spedizione affidabili per consegnare il cilindro pneumatico a pistoni in modo sicuro e tempestivo alla vostra posizione.I prodotti sono spediti tramite servizi di corriere affidabili con tracciamento disponibile per tutti gli ordiniI tempi di spedizione variano a seconda della destinazione, ma in genere variano da 3 a 7 giorni lavorativi.Ci assicuriamo che tutti i pacchi rispettino le norme internazionali di spedizione e siano assicurati contro perdite o danni durante il trasportoLe opzioni di spedizione accelerata sono disponibili su richiesta.
