Descrizione del prodotto:

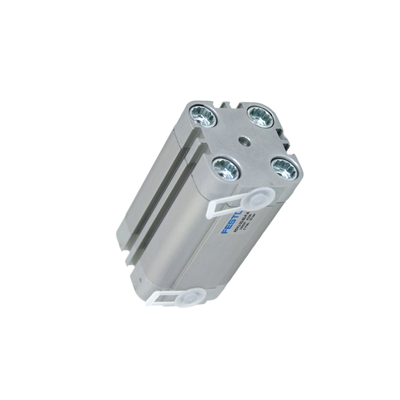

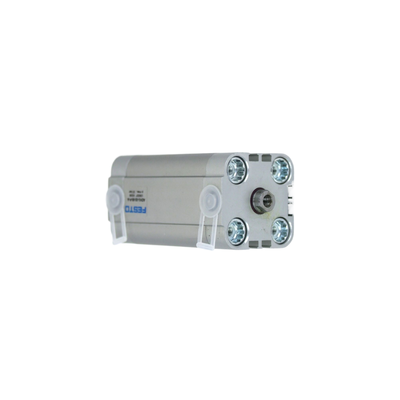

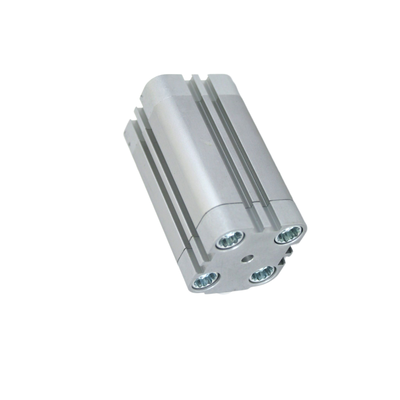

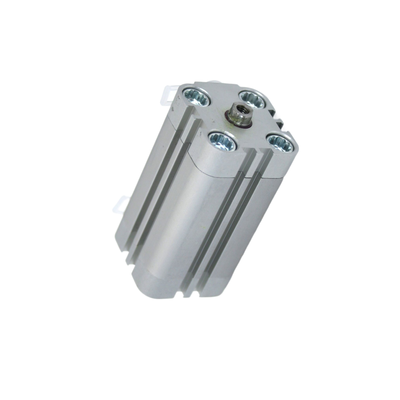

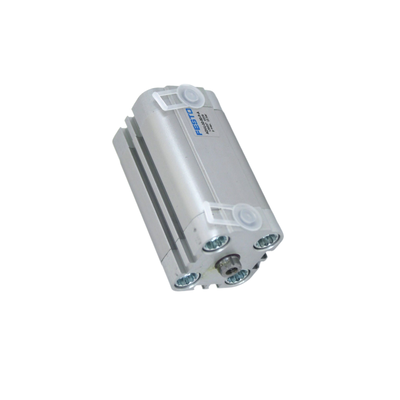

La serie Festo ADVU-32 è dotata di un cilindro pneumatico pancake compatto a doppio effetto con un diametro di 32 mm. Offre molteplici opzioni di corsa, tra cui 30 mm, 40 mm, 50 mm, 60 mm e 80 mm, per soddisfare vari requisiti applicativi.
Sono disponibili due configurazioni principali per la selezione. La versione standard PA è priva di fessura per il sensore ed è dotata di uno stelo con filettatura interna. La versione con sensore APA, invece, dispone di una fessura per interruttore magnetico integrata e di uno stelo con filettatura esterna.
Questo cilindro vanta un corpo quadrato compatto in alluminio che fornisce una forte forza di uscita occupando uno spazio di installazione minimo. Inoltre, l'intera serie mantiene dimensioni di montaggio uniformi e utilizza componenti di tenuta intercambiabili. Queste caratteristiche lo rendono la scelta ideale per attività di automazione a corsa medio-breve come bloccaggio, spinta e posizionamento.
I codici originali per la versione PA con filettatura interna sono: 156535, 156536, 156537, 156538 e 156539. Per la versione del sensore APA con filettatura esterna, i codici sono: 156621, 156622, 156623, 156624 e 156625.
Caratteristiche:
Il design integrato presenta una struttura quadrata compatta che si traduce in una lunghezza complessiva inferiore rispetto ai cilindri a tiranti standard. Questa compattezza consente di risparmiare in modo significativo lo spazio di installazione interno all'interno dei macchinari di automazione, migliorando l'efficienza nella progettazione del sistema.
Dotato di un alesaggio largo 32 mm, il cilindro offre una spinta potente. La sua configurazione a doppio effetto fornisce forze di spinta e trazione stabili, mentre il pistone a basso attrito garantisce movimenti alternativi fluidi e ad alta velocità senza il rischio di inceppamenti, garantendo un funzionamento affidabile.
Sono disponibili due varianti strutturali per soddisfare le diverse esigenze di montaggio. Il modello PA è privo di una fessura per il sensore magnetico e presenta uno stelo con filettatura interna, che lo rende adatto per tappi incorporati e per l'integrazione di connettori per utensili integrati. D'altro canto, il modello APA include una scanalatura per interruttore magnetico integrata sul corpo del cilindro e presenta uno stelo con filettatura esterna, che consente il collegamento diretto a giunti flottanti e dispositivi esterni, ed è compatibile con sensori di prossimità magnetici.
La canna del cilindro è realizzata in alluminio anodizzato duro, offrendo un'eccellente resistenza all'usura, nonché protezione da olio e corrosione. Questa costruzione garantisce una lunga durata anche in condizioni operative frequenti e con cicli elevati.
Questa serie mantiene un alesaggio costante di 32 mm con una gamma completa di opzioni di corsa media tra cui 30 mm, 40 mm, 50 mm, 60 mm e 80 mm. I fori di montaggio universali sono standard su tutti i modelli, consentendo una facile sostituzione senza la necessità di modificare il telaio dell'apparecchiatura, semplificando la manutenzione e gli aggiornamenti.
In tutta la serie vengono utilizzati kit di guarnizioni standard Festo, garantendo pezzi di ricambio intercambiabili che riducono i costi di manutenzione e facilitano le riparazioni semplici. I cilindri sono compatibili con la pressione dell'aria compressa industriale standard compresa tra 0,2 e 1,0 MPa e supportano velocità del pistone comprese tra 50 e 700 mm/s, mantenendo prestazioni stabili anche durante i cicli continui di avvio-arresto.
Infine, i cilindri sono dotati di fori di montaggio standard sia sulla superficie anteriore che su quella laterale, supportando gli orientamenti di installazione orizzontale, verticale e laterale. Questa versatilità li rende compatibili con varie strutture di layout della macchina, soddisfacendo diverse esigenze applicative.
Parametri tecnici:
| Serie di prodotti |
Cilindro pneumatico compatto Festo ADVU |
| Corse standard disponibili |
30 mm/40 mm/50 mm/60 mm/80 mm |
| Dimensione del foro |
32 mm |
| Tipo di operazione |
Doppia azione |
| Intervallo di pressione operativa |
0,2 ~ 1,0MPa |
| Intervallo di temperatura ambiente |
-20℃~+80℃ |
Applicazioni:
Linee di assemblaggio automatizzate
Nelle linee di assemblaggio automatizzate, le attrezzature vengono utilizzate per varie attività come il bloccaggio di pezzi pesanti, l'esecuzione di eiezioni ad alta spinta, l'alimentazione di materiali, il posizionamento e il bloccaggio sicuro dei dispositivi.
Macchine per l'imballaggio
Le macchine confezionatrici si affidano a meccanismi per pressare le cartucce, impilare e spingere gli articoli, applicare la compressione di sigillatura e gestire le fermate e i limiti dei carichi pesanti sulle linee di trasporto per garantire un funzionamento regolare.
Attrezzatura ausiliaria per lo stampaggio
I dispositivi ausiliari di stampaggio gestiscono l'alimentazione del foglio, il bloccaggio sul lato dello stampo e l'attivazione dell'espulsione di piccole parti stampate, facilitando un'efficiente lavorazione dello stampo.
Attrezzatura per batterie al litio di nuova energia
Le apparecchiature utilizzate nella produzione di batterie al litio di nuova energia includono il bloccaggio dei dispositivi di cella, il posizionamento preciso dei moduli e la spinta e lo spostamento dei pallet per supportare il flusso di lavoro di produzione.
Selezionatrici logistiche
I sistemi di smistamento logistico eseguono operazioni di separazione e spinta dei contenitori, blocco del materiale e limiti di sollevamento, ottimizzando il processo di smistamento.
Macchine periferiche per iniezione plastica
Le macchine periferiche per l'iniezione plastica prevedono la spinta dell'estrattore, il posizionamento laterale dello stampo e attuatori per lo scarico dei prodotti finiti.
Macchine per la lavorazione del legno
Nelle macchine per la lavorazione del legno, le funzioni dell'attrezzatura includono il bloccaggio dei pannelli e la fornitura di alimentazione ausiliaria per supportare le attività di taglio del legno.
Apparecchiature generali di collaudo automatico
Le macchine di prova automatiche generali utilizzano maschere di bloccaggio per carichi pesanti, arresto del limite di corsa lungo e unità di potenza progettate per durare nei test alternativi.
Supporto e servizi:
Il nostro prodotto Cilindro pneumatico a pistone è progettato per fornire prestazioni affidabili ed efficienti per un'ampia gamma di applicazioni di automazione industriale. Per il supporto tecnico, assicurati di avere a disposizione il numero del modello del prodotto e le specifiche per velocizzare la tua richiesta.
Forniamo servizi completi tra cui guida all'installazione, assistenza per la risoluzione dei problemi, suggerimenti per la manutenzione e informazioni sulle parti di ricambio per garantire il funzionamento ottimale del cilindro pneumatico.
Il nostro team di supporto tecnico è attrezzato per fornire assistenza in caso di problemi quali perdite d'aria, usura delle guarnizioni del pistone, regolazioni della corsa del cilindro e configurazioni di montaggio.
Per la manutenzione, si consiglia l'ispezione regolare delle guarnizioni, la lubrificazione delle parti mobili e il controllo di eventuali segni di corrosione o danni per prolungare la durata del cilindro.
Sono disponibili parti di ricambio e accessori per garantire il corretto funzionamento del sistema pneumatico. Fare riferimento al manuale del prodotto per i codici prodotto e le informazioni sulla compatibilità.
Ci impegniamo a fornire un supporto tempestivo ed efficace per ridurre al minimo i tempi di inattività e massimizzare la produttività delle vostre operazioni.
Imballaggio e spedizione:
Ogni cilindro pneumatico a pistone è accuratamente imballato per garantire la massima protezione durante il trasporto. La bombola viene prima avvolta in schiuma antistatica e posizionata all'interno di una scatola di cartone su misura per impedirne qualsiasi movimento o danneggiamento. Ulteriori materiali di imbottitura vengono aggiunti secondo necessità a seconda delle dimensioni e del peso del cilindro.
Il prodotto confezionato viene quindi sigillato in modo sicuro ed etichettato con le istruzioni per la manipolazione per garantire una cura adeguata. Per gli ordini all'ingrosso, più unità vengono imballate in robusti cartoni esterni con indicazioni chiare per una facile identificazione.
Spediamo i nostri cilindri pneumatici a pistone tramite corrieri affidabili che forniscono tracciabilità e consegna puntuale. A seconda della destinazione, i prodotti vengono spediti tramite trasporto aereo, marittimo o terrestre per garantire un arrivo rapido e sicuro.
Il nostro processo di imballaggio e spedizione è progettato per mantenere l'integrità del prodotto e fornire un'esperienza senza problemi ai nostri clienti in tutto il mondo.
