Descrizione del prodotto:

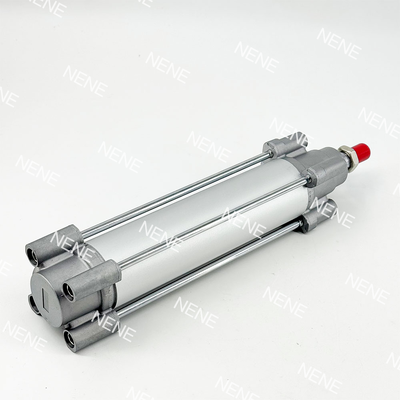

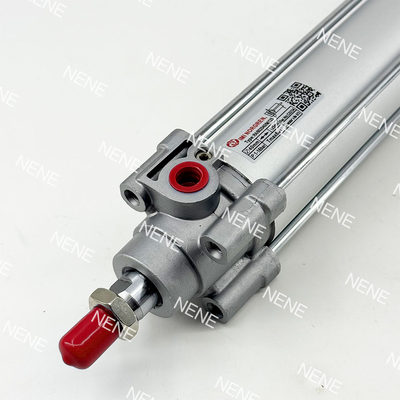

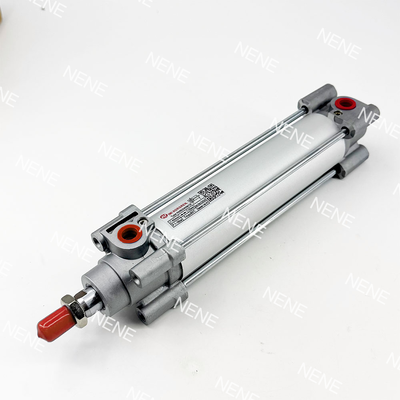

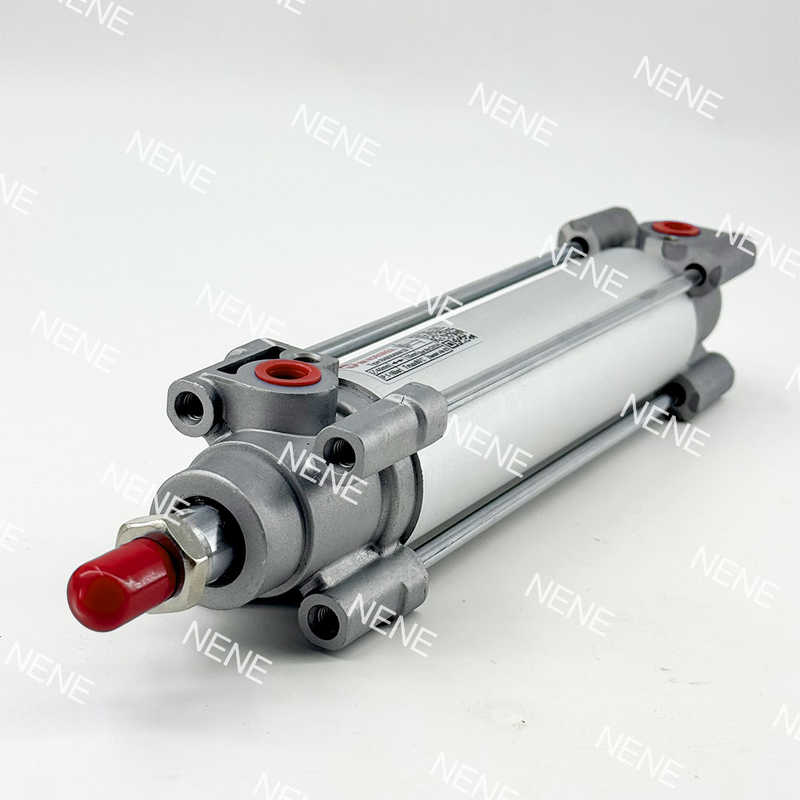

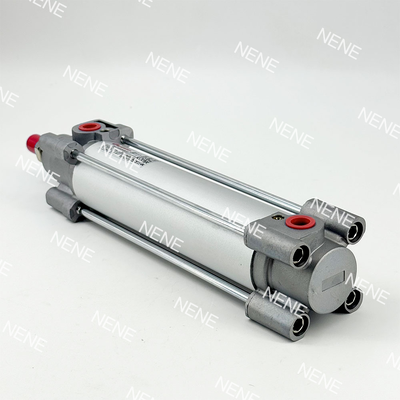

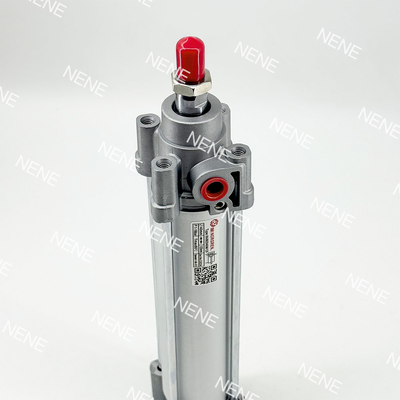

Cilindro pneumatico serie RA/802063/M
La serie RA/802063/M rappresenta un cilindro pneumatico a doppio effetto ad alte prestazioni conforme allo standard ISO 15552. Come orgoglioso membro della famiglia di prodotti ISOLine™, presenta un diametro del foro di 63 mm ed è disponibile in un'ampia gamma di lunghezze di corsa, da 25 mm a 1.000 mm. Questo design garantisce un movimento lineare affidabile ed efficiente, rendendolo ideale per vari usi di automazione industriale.
Al centro della funzionalità di questo cilindro c'è l'innovativo sistema di ammortizzazione adattiva (ACS). Questa tecnologia intelligente modifica automaticamente le prestazioni di ammortizzazione in risposta alle mutevoli condizioni di carico. In questo modo si elimina la necessità di regolare manualmente le viti d'ammortizzo ed elimina la necessità di conoscenze tecniche specializzate. L'ACS contribuisce a un funzionamento più fluido e sicuro del cilindro, riduce le spese di manutenzione e prolunga la durata complessiva dell'apparecchiatura.
Costruita con una robusta canna tonda e rinforzata da tiranti esterni, la serie RA/802063/M offre una durata eccezionale ed è particolarmente adatta per ambienti operativi difficili. Inoltre, il cilindro è dotato di un pistone magnetico, che consente il rilevamento diretto della posizione se utilizzato con interruttori reed o allo stato solido compatibili. La conformità agli standard internazionali come ISO 15552, VDMA 24562 e NFE 49-003-1 garantisce intercambiabilità e compatibilità globale.
Progettato per funzionare a una pressione massima di 16 bar e in un intervallo di temperatura compreso tra -10°C e +80°C, questo cilindro pneumatico offre versatilità e prestazioni affidabili anche in condizioni industriali difficili. La sua struttura robusta e le funzionalità avanzate garantiscono un funzionamento preciso e regolare, rendendolo una scelta affidabile per compiti di automazione impegnativi.
Caratteristiche:
Panoramica delle caratteristiche del prodotto
ILSistema di ammortizzazione adattiva (ACS)è progettato per regolare automaticamente l'ammortizzazione in base al variare dei carichi. Ciò elimina la necessità di regolazioni manuali, garantendo un funzionamento regolare e sicuro e riducendo significativamente rumore e vibrazioni.
Conformità conISO15552è garantito, poiché il prodotto soddisfa gli standard ISO 15552, VDMA 24562 e NFE 49-003-1. Questa adesione facilita l’intercambiabilità globale e consente una perfetta integrazione nei sistemi industriali esistenti.
Dotato di acostruzione robusta, la canna tonda con tiranti esterni offre una durata superiore, rendendola particolarmente adatta per ambienti industriali difficili che richiedono affidabilità e resistenza.
ILpistone magneticoè dotato di serie e consente il rilevamento della posizione senza sforzo attraverso l'uso di interruttori reed o allo stato solido, come quelli presenti nella serie M/50.
Il cilindro supporta aampio intervallo di pressioni di esercizioda 1 a 16 bar, adattandosi in modo efficace a una varietà di applicazioni che vanno dai compiti leggeri a quelli pesanti.
Versatilità della lunghezza della corsaè fornito da un vasto assortimento di opzioni di corsa standard e personalizzata, con lunghezze disponibili fino a 1.000 mm per soddisfare requisiti applicativi specifici.
Le richieste di manutenzione sono minime a causa dell'uso diGuarnizioni in PUR, che offrono un funzionamento regolare, a basso attrito e una durata prolungata. Le guarnizioni sono compatibili con sistemi ad aria sia lubrificati che non lubrificati.
Il prodotto è stato sottoposto a rigorosi controlliprove di urti e vibrazioni, conforme alla norma EN 61373 Categoria 1, Classi A e B, garantendo l'idoneità per applicazioni ferroviarie e di trasporto.
Fornisce aelevata potenza in uscita, con una spinta teorica di 1870 N durante la corsa in uscita e 1680 N durante la corsa a 6 bar di pressione, fornendo ampia potenza per usi industriali impegnativi.
Sono disponibili molteplici varianti, che offrono compatibilità con varie opzioni come diversi materiali dello stelo, raschiatori specializzati, guarnizioni a basso attrito e steli prolungati, consentendo la personalizzazione in base alle esigenze specifiche.
Parametri tecnici:
| Tipo |
Cilindro standard |
| Dimensione della porta |
G3/8 |
| Filettatura dello stelo del pistone |
M16X1,5 |
| Operazione |
Doppia azione |
| Marca |
IMI Norgren |
| Foro del cilindro |
63 millimetri |
Applicazioni:
L’automazione industriale svolge un ruolo cruciale nel migliorare l’efficienza nei vari processi produttivi. Comprende l'automazione generale della fabbrica, il funzionamento delle catene di montaggio e la gestione delle attrezzature per la movimentazione dei materiali per semplificare i flussi di lavoro di produzione.
Nell'industria dell'imballaggio, i macchinari sono progettati per svolgere attività di smistamento, spinta, posizionamento e trasporto dei prodotti. Queste operazioni automatizzate garantiscono precisione e velocità nei processi di confezionamento, contribuendo alla produttività complessiva.
Il settore automobilistico utilizza l'automazione avanzata per l'assemblaggio dei componenti, compresi gli impianti di saldatura, nonché l'automazione della linea di produzione e apparecchiature di collaudo rigorose. Questa integrazione porta a una maggiore precisione e qualità nella produzione di veicoli.
Le applicazioni ferroviarie richiedono apparecchiature in grado di resistere a condizioni difficili. I prodotti utilizzati in questo settore sono testati contro urti e vibrazioni secondo gli standard EN 61373 Categoria 1, Classe A+B, garantendo durata e affidabilità ai componenti dei veicoli ferroviari.
L'industria alimentare e delle bevande trae vantaggio da soluzioni di automazione compatibili con vari tipi di aria compressa, comprese le opzioni filtrata, lubrificata o non lubrificata. Questa adattabilità supporta ambienti di lavorazione igienici ed efficienti.
L'ingegneria meccanica incorpora l'automazione nella costruzione di macchine, la creazione di macchinari per scopi speciali e sistemi di attuazione lineare generali. Queste tecnologie facilitano lo sviluppo di soluzioni personalizzate per diverse esigenze industriali.
La movimentazione dei materiali nella logistica prevede processi automatizzati come il sollevamento, la spinta, l'arresto e il trasferimento. Queste operazioni sono fondamentali per ottimizzare la movimentazione e lo stoccaggio delle merci all'interno dei centri di distribuzione e dei magazzini.
La produzione elettronica richiede precisione nel posizionamento e nella movimentazione dei componenti, spesso in ambienti sterili. L'automazione in questo campo garantisce gli elevati standard necessari per la produzione di dispositivi elettronici sensibili.
Supporto e servizi:
Il nostro prodotto Cilindro pneumatico a pistone è progettato per prestazioni affidabili ed efficienti in un'ampia gamma di applicazioni industriali. Per garantire un funzionamento ottimale, seguire le linee guida di installazione, manutenzione e risoluzione dei problemi fornite nel manuale dell'utente.
Per l'installazione, verificare che tutti i componenti siano esenti da danni e contaminanti. Montare saldamente il cilindro e collegarlo al sistema pneumatico utilizzando raccordi adeguati. Assicurarsi che l'alimentazione dell'aria sia pulita, asciutta e regolata ai livelli di pressione consigliati.
La manutenzione ordinaria comprende l'ispezione regolare del cilindro per individuare eventuali segni di usura, perdite o danni. Lubrificare le parti mobili come specificato nelle istruzioni di manutenzione per prolungare la durata e mantenere un funzionamento regolare. Sostituire le guarnizioni e le altre parti di consumo secondo necessità.
Se riscontri problemi quali perdite d'aria, prestazioni ridotte o rumori insoliti, consulta la sezione di risoluzione dei problemi della documentazione del prodotto. Le soluzioni comuni includono il controllo del corretto allineamento, il serraggio dei raccordi e la garanzia che l'alimentazione dell'aria soddisfi le specifiche.
Offriamo anche servizi di riparazione e parti di ricambio per sostenere la longevità del vostro cilindro pneumatico. Per opzioni di servizio dettagliate e assistenza tecnica, fare riferimento alle linee guida del nostro centro assistenza.
Aderendo a questi consigli di assistenza e supporto tecnico, è possibile massimizzare l'efficienza e la durata del cilindro pneumatico a pistone.
Imballaggio e spedizione:
I nostri cilindri pneumatici a pistone sono imballati con cura per garantire la massima protezione durante il trasporto. Ogni cilindro è avvolto in carta anticorrosione e posizionato saldamente all'interno di un inserto in schiuma su misura per evitare movimenti e danni. Il prodotto confezionato viene quindi imballato in una robusta scatola di cartone a doppia parete progettata per resistere a manipolazioni difficili e fattori ambientali.
Per la spedizione, offriamo diverse opzioni tra cui trasporto aereo, trasporto marittimo e servizi di corriere per soddisfare i tempi di consegna e i requisiti di budget. Tutte le spedizioni sono tracciate e assicurate per garantire un arrivo sicuro e tempestivo. Forniamo inoltre etichettatura e documentazione chiare con ogni pacco per facilitare lo sdoganamento e la gestione senza intoppi.
