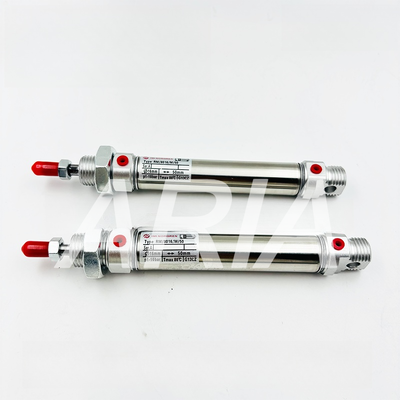

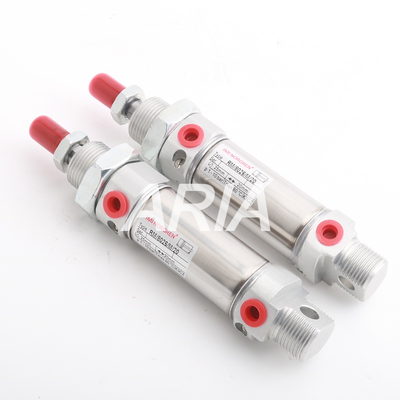

Name: IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Diametro del cilindro Φ 10 Monofunzione ISO6432 Mini cilindro
Brand: YW DKE TRADING COMPANY
SKU: RA/802063/M/350
Availability: InStock

Casa Prodotti Cilindro pneumatico del pistone

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Diametro del cilindro Φ 10 Monofunzione ISO6432 Mini cilindro

Dettagli:

Marca:	NORGREN
Certificazione:	CE
Model Number:	RA/802063/M/350

Termini di pagamento e spedizione:

Minimum Order Quantity:	1
Prezzo:	Negoziabile
Packaging Details:	Carton /As The Clients Require
Delivery Time:	1-7Work Days After Payment
Termini di pagamento:	T/T, Western Union, PayPal
Supply Ability:	5000 Pieces/1Month

Contatto

Descrizione di prodotto dettagliata

Marca:	Imi norgren	Standard:	Iso 15552
Serie:	RA/802000	Operazione:	Standard a doppia azione
Foro del cilindro:	63 millimetri	Tipo:	cilindro standard
Evidenziare:	ISO 6432 cilindro pneumatico a azione singola , mini cilindro a pistoni , cilindro pneumatico IMI Norgren Φ10

1. Nomenclatura del modello (due tipi distinti)

RM/28010/XX: Versione base senza pistone magnetico; nessun anello magnetico, incompatibile con interruttori magnetici
RM/28010/M/XX: Versione con anello magnetico incorporato, compatibile con interruttori magnetici di rilevamento della posizione

Serie 28000: Cilindri a semplice effetto con molla di ritorno interna (diversi dalla serie RM/8000 a doppio effetto)
10 = Diametro diametro Φ10 mm
Numero suffisso: corsa standard (20/25/40/50/100/160 mm)

2. Parametri tecnici principali universali (identici per tutti i modelli)

2.1 Standard e funzionamento

Standard di conformità: standard internazionale ISO 6432 per mini cilindri rotondi
Modalità operativa: a semplice effetto (estensione tramite alimentazione d'aria, retrazione automatica tramite molla incorporata)
Cuscino: cuscini fissi in poliuretano PU su entrambe le estremità; ammortizzazione non regolabile

2.2 Specifiche del fluido operativo

Mezzo: aria compressa pulita filtrata, funzionamento senza lubrificazione disponibile (filtro di precisione da 5 μm consigliato)
Pressione operativa: 2 ~ 10 bar
Pressione di scoppio: 12 bar
Temperatura operativa: -10℃ ~ +80℃; è necessaria una fornitura di aria secca inferiore a 2 ℃ per evitare la formazione di ghiaccio
Filettatura porta aria: filettatura interna M5
Specifiche dello stelo del pistone: diametro dello stelo Φ6mm, filettatura anteriore M4

2.3 Materiali da costruzione complessivi (uniformi in tutta la serie)

Canna: acciaio inossidabile austenitico, antiruggine e resistente alla corrosione
Stelo del pistone: acciaio inossidabile austenitico
Cappucci terminali: lega di alluminio anodizzato pulito
Guarnizioni Standard: Gomma nitrilica NBR; guarnizioni in gomma fluorurata opzionali per applicazioni ad alta temperatura
Cuscino e tergicristallo: poliuretano PU
Accessori standard: dado di montaggio anteriore, dado di bloccaggio stelo

2.4 Caratteristiche strutturali

Cappucci terminali incollati a doppio strato per carichi pesanti, resistenti agli urti e alle crepe
Filettatura di montaggio ad aletta singola posteriore integrata, non è necessaria alcuna staffa ad aletta aggiuntiva
Tenute di tipo Z a basso attrito per un funzionamento regolare ad alte/basse velocità e una durata operativa prolungata
Corpo tondo compatto in acciaio inox, ideale per spazi di installazione ristretti sulle apparecchiature
Tutti i componenti di contatto in acciaio inossidabile, adatti per ambienti umidi e leggermente corrosivi

3. Ripartizione del modello in base all'ictus

Differiscono solo la lunghezza della corsa e la configurazione dell'anello magnetico; tutti gli altri parametri rimangono coerenti

表格

Modello	Tipo di pistone	Corsa standard	Differenza applicativa
RM/28010/20	Pistone non magnetico	20 mm	Attrezzi semplici a corsa breve, non è richiesto il rilevamento della posizione
RM/28010/25	Pistone non magnetico	25 mm	Meccanismi di spinta e bloccaggio del materiale a corsa breve
RM/28010/40	Pistone non magnetico	40 mm	Posizionamento telescopico medio
RM/28010/50	Pistone non magnetico	50 mm	Modello generale di corsa standard
RM/28010/100	Pistone non magnetico	100 mm	Spinta e cambio a corsa lunga
RM/28010/160	Pistone non magnetico	160 mm	Stazioni telescopiche a corsa extra lunga
RM/28010/M/20	Anello magnetico incorporato	20 mm	Richiede feedback di posizione tramite interruttori magnetici
RM/28010/M/25	Anello magnetico incorporato	25 mm	Rilevamento automatico del segnale di posizione della stazione
RM/28010/M/40	Anello magnetico incorporato	40 mm	Segnale di feedback automatico della corsa dell'apparecchiatura
RM/28010/M/50	Anello magnetico incorporato	50 mm	Cilindro magnetico standard per automazione
RM/28010/M/100	Anello magnetico incorporato	100 mm	Corsa lunga con rilevamento della posizione
RM/28010/M/160	Anello magnetico incorporato	160 mm	Stazioni a corsa extra lunga con feedback del segnale

4. Forza teorica in uscita (alimentazione aria standard da 6 bar, foro Φ10)

Spinta in estensione: 47,1 N (forza in uscita quando l'aria spinge fuori il pistone)
La retrazione si basa sulla molla interna; nessuna forza di trazione erogata (caratteristica dei cilindri a semplice effetto)

5. Industrie interessate

Automazione elettronica, piccole attrezzature, macchinari per l'imballaggio, apparecchiature di distribuzione, trasporto di alimenti, dispositivi medici, spinta e posizionamento di materiali leggeri

6. Aggiornamenti e accessori opzionali

Interruttori magnetici: compatibili solo con i modelli con suffisso /M, corrispondono agli interruttori reed della serie QM
Aggiornamento delle guarnizioni: guarnizioni in gomma fluorurata con suffisso /V per ambienti ad alta temperatura e contaminati da olio
Accessori di montaggio: flange, perni intermedi, staffe posteriori e altri accessori di montaggio standard ISO
