Descrizione del prodotto:
2.1 Struttura e funzionamento della valvola

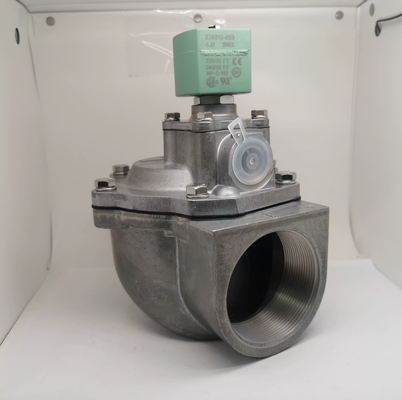

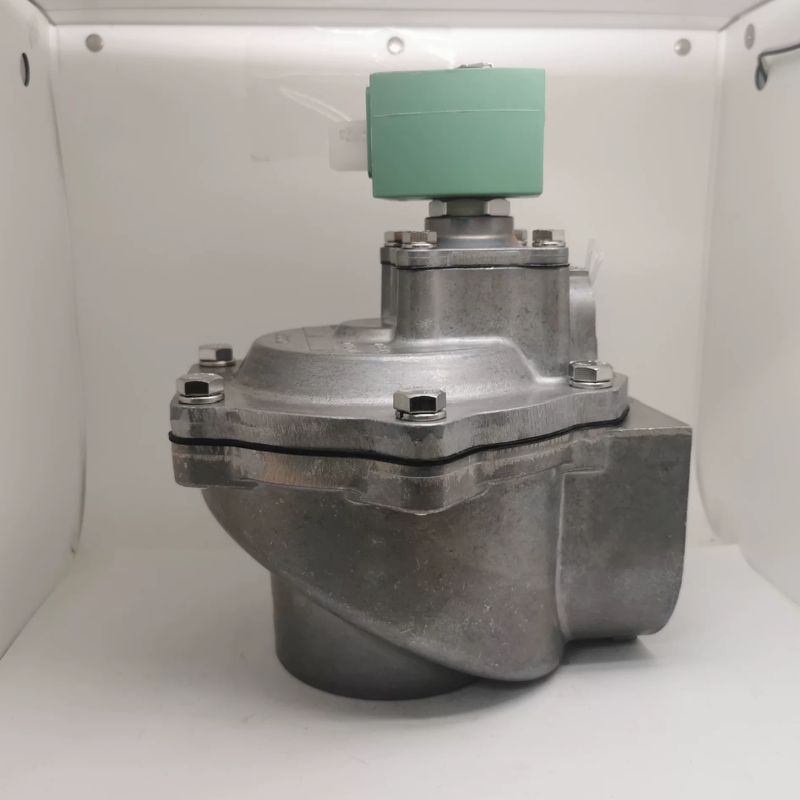

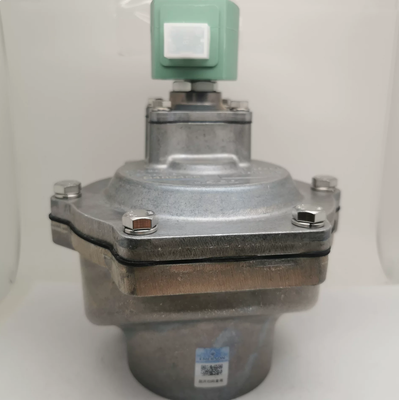

La valvola funziona come un dispositivo 2/2 normalmente chiuso, dotato di un pilota integrato integrato e di una membrana integrata senza molla. È progettata specificamente come valvola a impulsi ad angolo retto per applicazioni di pulizia dei collettori di polveri.
Questa valvola vanta tempi di risposta ultrarapidi e fornisce un flusso d'aria a impulsi ad alta pressione, garantendo una pulizia efficiente dei sacchi del raccoglitore di polvere. Il suo design versatile consente l'installazione con qualsiasi angolazione, con porte filettate standard incluse e raccordi a morsetto opzionali disponibili.
2.2 Pressione e mezzo di esercizio
La valvola funziona entro un intervallo di pressione differenziale compreso tra 0,35 e 8,5 bar e ha una pressione di scoppio nominale di 10 bar. È adatto all'uso con aria compressa pulita e gas inerti come mezzi operativi.
Per mantenere prestazioni ottimali, la fonte d'aria deve essere filtrata attraverso un filtro di precisione con una valutazione minima di 40 micrometri (μm).
2.3 Intervallo di temperatura
La valvola può funzionare efficacemente in un ampio intervallo di temperatura ambiente compreso tra -20 ℃ e +85 ℃. La temperatura media dell'aria che può gestire varia da -40 ℃ fino a +85 ℃, con un diaframma opzionale in gomma fluorurata FKM che consente prestazioni a temperature fino a 120 ℃.
Per gli ambienti più freddi è disponibile una versione personalizzata a bassa temperatura che può funzionare fino a -40 ℃.
2.4 Materiali da costruzione
Il corpo della valvola è realizzato in lega di alluminio pressofuso, fornendo una struttura leggera e resistente alla corrosione. Il materiale standard della membrana è l'elastomero termoplastico TPE, con un'opzione per la gomma fluorurata FKM per migliorare la resistenza alle alte temperature.
I componenti interni come molle e armatura sono costruiti in acciaio inossidabile 304. L'alloggiamento della bobina è incapsulato in resina epossidica con isolamento di Classe F, offrendo protezione antipolvere e impermeabile di livello IP65. Le guarnizioni standard sono realizzate in NBR, con la disponibilità di un aggiornamento alle guarnizioni FKM per ambienti esposti ad alte temperature e contaminazione da olio.

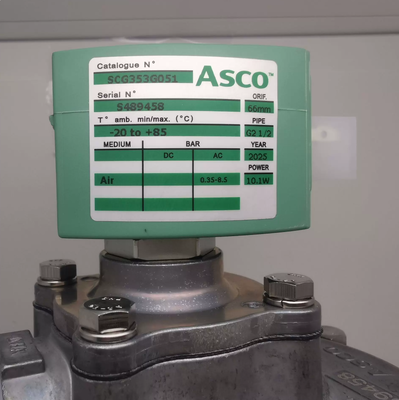

2.5 Parametri generali della bobina
Le tensioni standard della bobina includono 24 V CC e 220 V CA a 50 Hz. Le tensioni opzionali disponibili sono CA 24 V, 110 V e 230 V. Il consumo energetico varia tra 8,1 W e 10,1 W, evidenziando il suo funzionamento ad alta efficienza energetica.
Le bobine hanno un grado di isolamento di classe F. I modelli NFG antideflagranti sono compatibili con la testa del solenoide antideflagrante WSNF e forniscono un grado di protezione IP67 per una protezione migliorata.
2.6 Vantaggi prestazionali universali
Questa valvola è dotata di un diaframma integrato senza molla, che consente milioni di cicli di servizio e garantisce una durata di servizio estremamente lunga. L'iniezione a impulsi ad alta energia migliora significativamente l'efficienza della pulizia riducendo al contempo il consumo di aria compressa di circa il 15%.
Una struttura silenziatrice integrata garantisce un funzionamento silenzioso e impedisce l'ingresso di polvere nella cavità della valvola. La valvola è certificata secondo gli standard CE, UL, CSA e RoHS, con varianti antideflagranti disponibili che soddisfano i requisiti di certificazione ATEX.
Parametri tecnici:
| Metodo di installazione |
Installazione di piastre e tubi |
| Picco di uscita |
Sufficiente per pilotare 4 adattatori |
| Pressione operativa |
Da 0,15 a 0,8 MPa (da 21 a 114 Psi) |
| Garanzia |
1 anno |
| Pressione di picco |
450 bar |
| Applicazione |
Multi-settore (inclusa valvola a impulsi del collettore di polveri, valvola a impulsi ad angolo retto, valvola a impulsi pilota integrata) |
| Compressore nominale |
25MPa |
| Temperatura operativa |
-10℃~+60℃ |
| Valutazione della custodia |
IP67 |
| Media |
Fluido criogenico |
Applicazioni:
L'elettrovalvola ASCO è un componente versatile e affidabile ampiamente utilizzato in molteplici settori grazie al suo design robusto e al funzionamento efficiente. Essendo un'elettrovalvola 2/2 normalmente chiusa, garantisce un controllo preciso del flusso del fluido, rendendola ideale per applicazioni che richiedono funzionalità on/off affidabili. La sua certificazione CE garantisce il rispetto degli standard internazionali di sicurezza e qualità, offrendo tranquillità agli utenti di vari settori.
Una delle occasioni di applicazione più importanti per l'elettrovalvola ASCO è nei sistemi di depolverazione, dove funge da valvola a impulsi del collettore di polveri. In questi sistemi, la valvola svolge un ruolo cruciale nel controllo del meccanismo di pulizia a getto di impulso, che rimuove la polvere accumulata dai sacchetti o dalle cartucce filtranti. Il calibro 1/2 e l'intervallo di pressione operativa compreso tra 0,15 e 0,8 MPa (da 21 a 114 Psi) lo rendono perfettamente adatto alla gestione del flusso d'aria nelle valvole a impulsi del collettore di polveri, garantendo cicli di pulizia efficienti e tempestivi per mantenere prestazioni di filtrazione ottimali.
Grazie all'azionamento dell'elettrovalvola e alla flessibilità di installazione, che supporta sia i metodi di installazione a piastra che a tubo, l'elettrovalvola ASCO può essere facilmente integrata nei macchinari esistenti o nella progettazione di nuove apparecchiature. Le sue dimensioni compatte e il funzionamento affidabile contribuiscono al suo utilizzo diffuso in settori quali HVAC, automobilistico, trattamento delle acque e manifatturiero, dove il controllo preciso dei fluidi è fondamentale.
Per le aziende che necessitano di quantità da piccole a grandi, ASCO offre una quantità minima di ordine di una sola unità, con una capacità di fornitura fino a 5000 pezzi al mese. Ciò lo rende accessibile sia per le esigenze di prototipazione che per quelle di produzione di massa. Il prezzo è negoziabile e il prodotto è accuratamente imballato in cartoni o secondo le esigenze del cliente per garantire una consegna sicura.
I clienti beneficiano di tempi di consegna rapidi da 1 a 7 giorni lavorativi dopo il pagamento, con termini di pagamento flessibili che includono T/T, Western Union e PayPal. Queste caratteristiche, combinate con le elevate prestazioni e l'affidabilità della valvola, rendono l'elettrovalvola ASCO 2/2 normalmente chiusa una scelta eccellente per le industrie che cercano soluzioni efficienti con valvole a impulsi per collettori di polveri e altre applicazioni multi-settore.
Imballaggio e spedizione:
L'elettrovalvola ASCO è imballata con cura per garantire che ti arrivi in perfette condizioni. Ogni valvola è posizionata saldamente in un involucro protettivo su misura per evitare danni durante il trasporto. L'imballaggio include materiali antistatici e un involucro resistente all'umidità per mantenere l'integrità del prodotto.
Per la spedizione utilizziamo scatole esterne durevoli etichettate con istruzioni di movimentazione e dettagli del prodotto. I nostri partner logistici seguono protocolli rigorosi per garantire consegne puntuali e sicure. Le informazioni di tracciabilità verranno fornite una volta spedito l'ordine, consentendoti di monitorare la spedizione fino all'arrivo nel luogo specificato.
