Descrizione del prodotto:

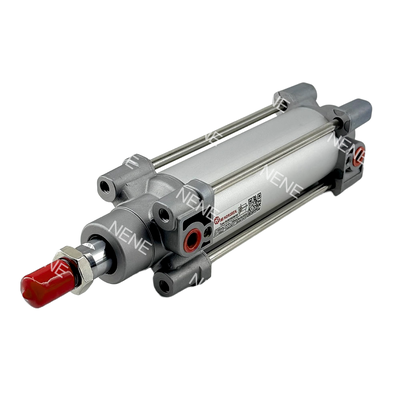

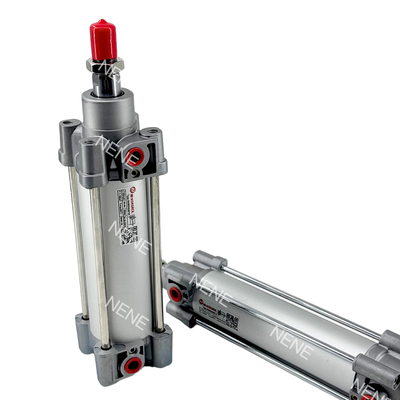

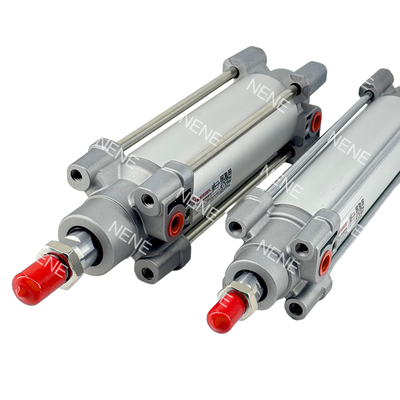

La serie RA/802100/M è un cilindro pneumatico a doppio effetto ad alte prestazioni conforme allo standard ISO 15552, parte della nota gamma di prodotti ISOLine™. Vanta un diametro dell'alesaggio di 100 mm ed è offerto con un'ampia gamma di lunghezze di corsa, che vanno da 25 mm fino a 1000 mm. Questo design versatile garantisce un movimento lineare coerente ed efficiente, rendendolo adatto a numerose applicazioni di automazione industriale.
Al centro della funzionalità di questo cilindro c'è l'innovativo sistema di ammortizzazione adattiva (ACS). Questo sistema intelligente modula automaticamente le prestazioni di ammortizzazione per adattarsi alle diverse condizioni di carico, eliminando la necessità di regolazioni manuali delle viti dell'ammortizzazione o di competenze specialistiche. Di conseguenza, il funzionamento è più fluido e sicuro, le esigenze di manutenzione sono ridotte e la durata complessiva del cilindro è notevolmente estesa.
Costruita con una robusta canna tonda e rinforzata con tiranti esterni, la serie RA/802100/M è costruita per una maggiore durata, rendendola in grado di resistere a condizioni ambientali più aggressive. Il cilindro è dotato di serie di un pistone magnetico che facilita il rilevamento diretto della posizione se utilizzato con interruttori reed o allo stato solido compatibili. La conformità agli standard ISO 15552, VDMA 24562 e NFE 49-003-1 garantisce l'intercambiabilità e il rispetto delle normative globali sulla qualità.
Funzionando a una pressione massima di 16 bar e sopportando temperature da -10°C a +80°C, questo cilindro è progettato per funzionare in modo affidabile in condizioni industriali difficili. Con il suo alesaggio da 100 mm, fornisce una notevole potenza in uscita, erogando una spinta teorica di 4710 N a 6 bar. Ciò rende la serie RA/802100/M particolarmente adatta per attività industriali pesanti in cui sono essenziali una forza elevata e una durata di servizio prolungata.
Caratteristiche:
Sistema di ammortizzazione adattiva (ACS)
Il sistema di ammortizzazione adattiva (ACS) regola automaticamente l'ammortizzazione in base al carico variabile. Questa caratteristica elimina la necessità di regolazioni manuali e garantisce un funzionamento regolare e sicuro. Inoltre, riduce significativamente il rumore e le vibrazioni durante l'uso.
Conformità ISO 15552
Questo prodotto è conforme allo standard ISO 15552, nonché agli standard VDMA 24562 e NFE 49-003-1. Tale conformità garantisce l’intercambiabilità globale e facilita l’integrazione perfetta nei sistemi esistenti in tutto il mondo.
Costruzione robusta
Caratterizzata da un design a canna tonda con tiranti esterni, la costruzione offre una durata eccezionale. È specificamente progettato per resistere ad ambienti industriali aggressivi, garantendo prestazioni di lunga durata.
Pistone magnetico
Dotato di un pistone magnetico standard, questo prodotto consente un semplice rilevamento della posizione utilizzando interruttori reed o allo stato solido, come la serie M/50. Ciò migliora le capacità di monitoraggio e controllo.
Ampio intervallo di pressioni operative
Il dispositivo funziona in modo efficiente in un intervallo di pressione compreso tra 1 e 16 bar. Questa ampia gamma lo rende adatto a varie applicazioni, che vanno dai compiti leggeri a quelli pesanti.
Selezione versatile del tratto
Disponibili in un'ampia varietà di lunghezze di corsa, sia standard che personalizzate, fino a 1000 mm. Questa versatilità consente agli utenti di selezionare la configurazione più appropriata per le loro esigenze specifiche.
Manutenzione ridotta
L'uso di guarnizioni in PUR garantisce un funzionamento a basso attrito e una lunga durata. Il sistema è compatibile sia con aria lubrificata che non lubrificata, riducendo le esigenze di manutenzione e i costi operativi.
Testato contro urti e vibrazioni
Testato rigorosamente secondo gli standard EN 61373, Categoria 1, Classe A + B, questo prodotto è adatto per applicazioni ferroviarie e di trasporto impegnative in cui la resistenza agli urti e alle vibrazioni è fondamentale.
Uscita ad alta forza
Alla pressione di esercizio di 6 bar la spinta teorica raggiunge 4710 N in uscita e 4416 N in entrata. Questa elevata potenza erogata fornisce una potenza eccezionale, rendendolo ideale per attività industriali impegnative.
Disponibili più varianti
Il prodotto supporta varie opzioni, tra cui diversi materiali per lo stelo del pistone, raschiatori specializzati, guarnizioni a basso attrito e steli del pistone prolungati. Questa varietà consente la personalizzazione per soddisfare diversi requisiti applicativi.
Parametri tecnici:
| Serie |
RA/802000 |
| Standard |
ISO15552 |
| Operazione |
Doppia azione |
| Dimensione della porta |
G1/2 |
| Marca |
IMI Norgren |
| Tipo |
Cilindro standard (canna tonda) |
Applicazioni:
L’automazione industriale svolge un ruolo cruciale nel migliorare l’efficienza nei vari processi produttivi. Comprende l'automazione generale della fabbrica, il funzionamento delle catene di montaggio e la gestione delle attrezzature per la movimentazione dei materiali per semplificare i flussi di lavoro di produzione.
Nel campo delle macchine per l'imballaggio, l'automazione supporta attività quali lo smistamento dei prodotti, la spinta, il posizionamento preciso e le operazioni di trasporto. Questi processi automatizzati aiutano a migliorare la precisione e la velocità nelle linee di confezionamento.
L'industria automobilistica trae notevoli vantaggi dall'automazione attraverso l'assemblaggio di componenti, gli impianti di saldatura, l'automazione delle linee di produzione e le apparecchiature di collaudo. Queste tecnologie garantiscono una produzione di alta qualità e prestazioni costanti dei componenti automobilistici.
Le applicazioni ferroviarie richiedono standard rigorosi e le apparecchiature utilizzate in questo settore sono testate contro urti e vibrazioni secondo EN 61373 Categoria 1, Classe A e B. Questa certificazione garantisce affidabilità e sicurezza per i componenti dei veicoli ferroviari in condizioni difficili.
Nell'industria alimentare e delle bevande, i sistemi di automazione sono progettati per funzionare in modo efficiente con aria compressa che può essere filtrata, lubrificata o non lubrificata. Questa flessibilità garantisce il rispetto degli standard igienici mantenendo l'efficacia operativa.
L'ingegneria meccanica prevede lo sviluppo della costruzione di macchine, macchinari per scopi speciali e sistemi di attuazione lineare generali. L’automazione migliora la precisione e la funzionalità in queste applicazioni, contribuendo a soluzioni meccaniche innovative.
I processi di movimentazione dei materiali come il sollevamento, la spinta, l'arresto e il trasferimento sono aspetti critici dei sistemi logistici. Le soluzioni automatizzate in quest'area ottimizzano il flusso delle merci e riducono la necessità di manodopera.
Nella produzione elettronica, l'automazione facilita il posizionamento preciso e l'attenta movimentazione dei componenti, soprattutto in ambienti puliti. Tale automazione controllata garantisce un assemblaggio di alta qualità e riduce al minimo i rischi di contaminazione.
Supporto e servizi:
Il nostro prodotto Cilindro pneumatico a pistone è progettato per fornire prestazioni affidabili ed efficienti in varie applicazioni industriali. Per il supporto tecnico, assicurarsi di avere a portata di mano il numero del modello del prodotto e le specifiche quando si richiede assistenza. Il nostro team di supporto può aiutarti con indicazioni sull'installazione, risoluzione dei problemi, suggerimenti sulla manutenzione e informazioni sulle parti di ricambio.
Raccomandiamo un'ispezione e una manutenzione regolari del cilindro pneumatico per garantire un funzionamento e una longevità ottimali. Ciò include il controllo delle perdite d'aria, la lubrificazione delle parti mobili come specificato e la conferma che il montaggio e l'allineamento siano corretti.
Per quanto riguarda l'assistenza, offriamo servizi di riparazione e sostituzione per ridurre al minimo i tempi di fermo. I nostri tecnici sono formati per gestire tutti gli aspetti della manutenzione dei cilindri pneumatici, inclusa la sostituzione delle guarnizioni, la riparazione dell'asta del pistone e il rinnovamento dell'alesaggio del cilindro.
Inoltre, forniamo manuali di prodotto dettagliati e documentazione tecnica per supportare l'utilizzo del cilindro pneumatico a pistone. Queste risorse includono istruzioni di installazione, linee guida sulla sicurezza e tabelle per la risoluzione dei problemi.
Per un supporto esteso, prendi in considerazione i nostri contratti di manutenzione e le opzioni di assistenza in loco per mantenere i tuoi sistemi pneumatici funzionanti in modo fluido ed efficiente.
Imballaggio e spedizione:
Ogni cilindro pneumatico a pistone è accuratamente imballato per garantire la massima protezione durante il trasporto. Il cilindro viene prima avvolto in un manicotto protettivo in schiuma per evitare graffi e danni. Viene poi riposto all'interno di una robusta scatola di cartone realizzata su misura. Ulteriori materiali di imbottitura come pluriball o noccioline da imballaggio vengono utilizzati per riempire eventuali spazi vuoti, riducendo al minimo il movimento all'interno della scatola.
Per gli ordini all'ingrosso, più bombole confezionate vengono imballate in modo sicuro in un cartone di spedizione più grande, con divisori per evitare il contatto tra le singole unità. Tutti i pacchi sono chiaramente etichettati con i dettagli del prodotto, le istruzioni per la movimentazione e le informazioni sulla spedizione per garantire una consegna sicura ed efficiente.
Le opzioni di spedizione includono servizi standard via terra, rapidi e merci, a seconda delle dimensioni dell'ordine e della destinazione. Ogni spedizione è tracciata e assicurata per garantire la puntualità dell'arrivo e la soddisfazione del cliente.
