Descrizione del prodotto:

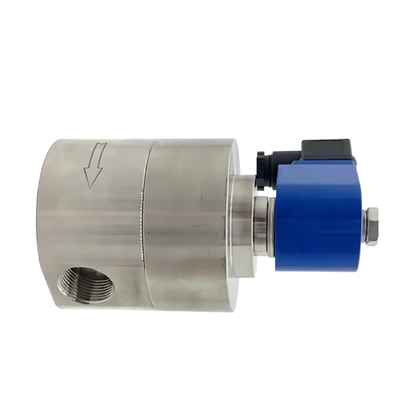

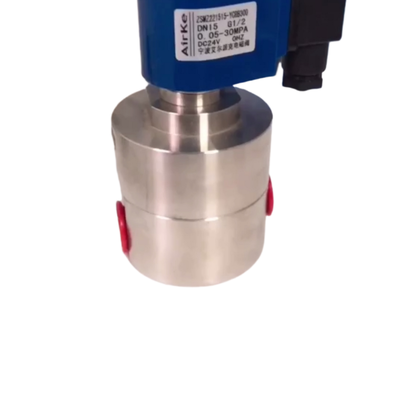

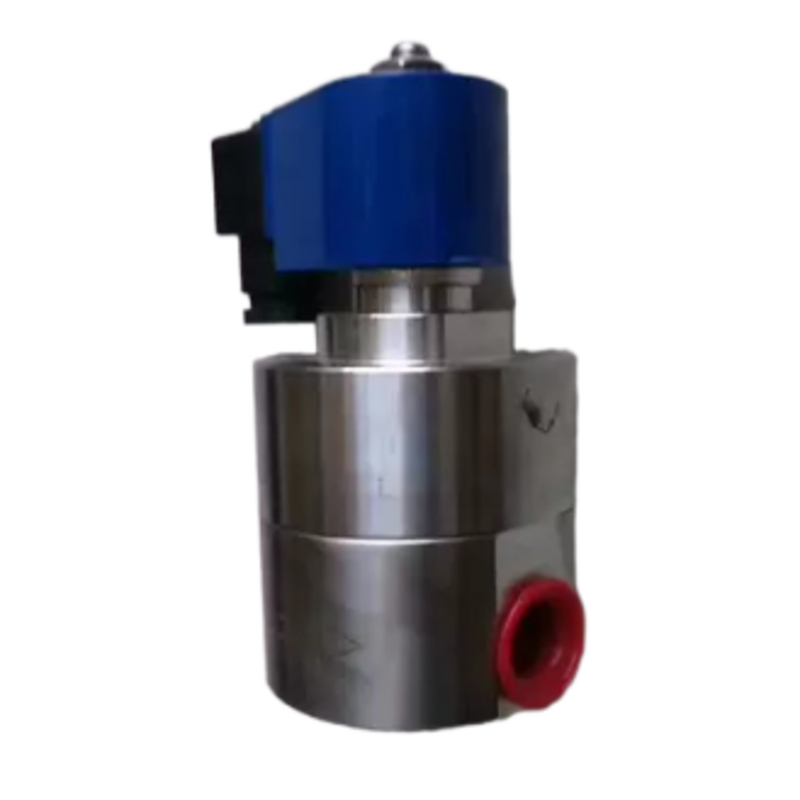

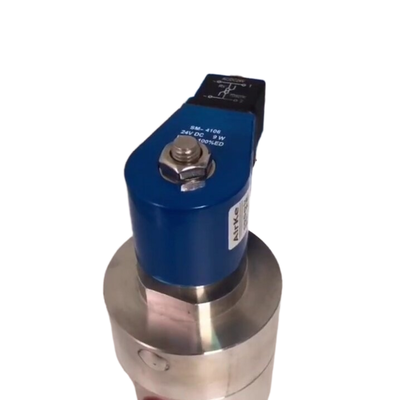

La serie H3S è un'elettrovalvola pilotata a pistone normalmente chiuso a 2/2 vie, progettata specificamente per applicazioni di controllo di fluidi ad alta pressione che raggiungono fino a 360 bar (5.200 PSI). Questa valvola è progettata per fornire un controllo ON/OFF affidabile per vari fluidi, tra cui acqua, aria, gas, olio e altri fluidi neutri, garantendo prestazioni eccezionali anche in ambienti difficili ad alta pressione.
Dotata di un meccanismo pilotato da pistone, la serie H3S richiede una pressione differenziale minima di 1 bar per funzionare in modo efficace. Questa caratteristica lo rende la scelta ideale per sistemi di tubazioni di diametro medio-grande che richiedono capacità di flusso elevate. La struttura robusta comprende un corpo in acciaio inossidabile combinato con materiali di tenuta avanzati come PTFE e PEEK, che contribuiscono all'eccezionale durata, resistenza alla corrosione e funzionamento a tenuta stagna della valvola in condizioni di pressione severe.
Disponibile con dimensioni delle porte da 1/4″ fino a 1″ e con diametri dell'orifizio compresi tra 10 mm e 25 mm, la serie H3S offre capacità di flusso superiori, con valori Cv fino a 10,0. Prodotta a Ningbo, in Cina, questa valvola è riconosciuta a livello globale per la sua qualità e affidabilità nella gestione dei sistemi ad alta pressione in vari settori.
Caratteristiche:
Capacità ad alta pressione
Questo prodotto è progettato per resistere ad applicazioni impegnative ad alta pressione con una pressione di esercizio massima che arriva fino a 360 bar (5.200 PSI). Per le taglie più grandi dotate di funzionamento CA, la pressione massima è nominale di 300 bar, garantendo prestazioni robuste in ambienti intensi.
Design a comando pilotato da pistone
Utilizzando un design pilota a pistone assistito dalla pressione, la valvola garantisce una commutazione affidabile con un requisito minimo di pressione differenziale di appena 1 bar. Questa caratteristica garantisce un funzionamento coerente ed efficiente in condizioni di pressione variabili.
Funzione normalmente chiusa a 2/2 vie
Dotata di un meccanismo di ritorno a molla, la valvola rimane chiusa quando diseccitata. Questo design a prova di guasto fornisce una maggiore sicurezza prevenendo il flusso involontario in caso di perdita di potenza.
Corpo in acciaio inossidabile
Costruito in acciaio inossidabile di prima qualità, il corpo della valvola offre un'eccezionale resistenza alla corrosione e mantiene l'integrità strutturale. Ciò lo rende ideale per l'uso a lungo termine in ambienti difficili e difficili.
Materiali di tenuta avanzati
L'uso di materiali di tenuta avanzati come PTFE e PEEK garantisce prestazioni di tenuta superiori. Queste guarnizioni forniscono un'eccellente resistenza chimica e mantengono la durata in condizioni di pressione e temperatura estreme.
Capacità di flusso elevata
Caratterizzata da orifizi di grandi dimensioni che vanno da 10 mm a 25 mm, la valvola raggiunge eccezionali coefficienti di flusso (Cv) compresi tra 1,8 e 10,0. Questa elevata capacità di flusso consente la massima produttività in applicazioni impegnative.
Ampia gamma di dimensioni delle porte
La valvola è disponibile con dimensioni delle porte da 1/4″ fino a 1″, offrendo opzioni flessibili per un'integrazione perfetta in varie configurazioni di sistema.
Ampie opzioni di tensione
Compatibile con più ingressi di tensione tra cui 12 V CC, 24 V CC, 24 V CA, 110 V CA e 220 V CA (50/60 Hz), questa valvola può facilmente soddisfare i requisiti di diversi sistemi di controllo.
Elevata capacità produttiva
Con una capacità produttiva annua di 500.000 unità e una produzione mensile di 10.000 pezzi, questo prodotto garantisce una fornitura affidabile, evadendo in modo efficiente ordini su larga scala senza ritardi.
Parametri tecnici:
| Operazione |
Azionamento pilotato da pistone |
| Mezzo di lavoro |
Acqua, aria, gas, petrolio, liquidi, ecc |
| Dimensione della porta |
1/4'', 3/8'', 1/2'', 3/4'', 1'' |
| Funzione |
2 vie normalmente chiuse |
| Materiale della guarnizione |
PTFE, PEEK |
| Pressione di esercizio |
360 bar |
| Dimensione dell'orifizio |
10 mm, 15 mm, 20 mm, 25 mm |
| Materiale del corpo |
Acciaio inossidabile |
| Modello n |
Porta (pollici) |
Orifizio (mm) |
CV |
Pressione minima |
Pressione massima |
Corpo |
Foca |
Funzione |
| |
|
|
|
|
AC |
DC |
|
|
|
| H3S10B02 |
1/4" |
10 |
1.8 |
1 |
360 |
300 |
Acciaio inossidabile |
PTFE
SBIRCIARE |
NC a 2 vie |
| H3S10B03 |
3/8" |
10 |
2.1 |
360 |
300 |
| H3S15B03 |
3/8" |
15 |
3.5 |
360 |
300 |
| H3S10B04 |
1/2" |
10 |
2.1 |
360 |
300 |
| H3S15B04 |
1/2" |
15 |
3.5 |
360 |
300 |
| H3S20B06 |
3/4" |
20 |
6.5 |
300 |
240 |
| H3S25B25 |
1" |
25 |
10 |
300 |
240 |
Applicazioni:
Sistemi idraulici
Il controllo idraulico ad alta pressione svolge un ruolo fondamentale nei macchinari e nelle attrezzature industriali. Garantisce un funzionamento efficiente e affidabile in vari processi meccanici, fornendo la forza e la precisione necessarie per compiti pesanti.
Sistemi pneumatici
Nelle linee di automazione e lavorazione, la gestione dell’aria e dei gas ad alta pressione è fondamentale. I sistemi pneumatici gestiscono questo requisito, facilitando il funzionamento e il controllo regolari in diverse applicazioni industriali.
Taglio a getto d'acqua
La regolazione ON/OFF dell'acqua ad alta pressione è essenziale per i processi di taglio e pulizia. La tecnologia di taglio a getto d'acqua si basa su questo controllo preciso per ottenere risultati accurati ed efficienti in vari materiali.
Industria petrolifera e del gas
Le attività di estrazione, lavorazione e distribuzione nel settore del petrolio e del gas dipendono fortemente dal controllo di fluidi e gas ad alta pressione. La movimentazione robusta e sicura garantisce stabilità operativa e conformità ambientale.
Elaborazione chimica
Gli impianti chimici richiedono un controllo specializzato sui fluidi corrosivi e ad alta pressione per mantenere la sicurezza e l'integrità del processo. Vengono implementati sistemi di controllo avanzati per gestire queste condizioni difficili in modo efficace.
Test e misurazioni
Gli impianti di prova della pressione e le apparecchiature di calibrazione utilizzano il controllo ad alta pressione per garantire misurazioni e verifiche accurate degli strumenti. Ciò è fondamentale per mantenere gli standard di qualità in tutti i settori.
Attrezzature industriali
I macchinari di produzione e lavorazione spesso implicano la regolazione di fluidi ad alta pressione. Meccanismi di controllo efficaci migliorano le prestazioni e prolungano la durata delle apparecchiature industriali.
Laboratori di ricerca
Nelle configurazioni sperimentali, per ottenere risultati di ricerca accurati è necessario un controllo preciso dei fluidi ad alte pressioni. I laboratori dipendono da sistemi avanzati per gestire queste condizioni con la massima precisione.
Personalizzazione:
Presentazione dell'elettrovalvola pneumatica DKE H3S, un'elettrovalvola a membrana pilotata di alta qualità progettata per applicazioni versatili. Prodotta in Cina e certificata CE, questa elettrovalvola normalmente chiusa garantisce prestazioni affidabili nel controllo del flusso di acqua, aria, gas, olio e altri liquidi.
Con una gamma di dimensioni delle porte tra cui 1/4", 3/8", 1/2", 3/4" e 1" e dimensioni dell'orifizio da 10 mm, 15 mm, 20 mm e 25 mm, il modello H3S può essere personalizzato per soddisfare le vostre esigenze specifiche. La valvola presenta una funzione normalmente chiusa a 2 vie, che la rende ideale per applicazioni in cui la valvola deve rimanere chiusa quando non energizzata.
I materiali di tenuta disponibili per la personalizzazione includono PTFE e PEEK, garantendo un'eccellente durata e compatibilità con vari mezzi di lavoro. Offriamo termini di pagamento flessibili tra cui T/T, Western Union e PayPal, con una quantità minima di ordine di appena 1 pezzo.
L'imballaggio viene effettuato in modo sicuro in cartoni per garantire una consegna sicura, con una capacità di fornitura di 5000 pezzi al mese. I tempi di consegna vanno da 1 a 7 giorni lavorativi dopo il pagamento, consentendo la pronta evasione dei vostri ordini. Il prezzo è negoziabile per soddisfare le vostre esigenze aziendali.
Scegli l'elettrovalvola a membrana pilota DKE H3S per le tue esigenze di automazione industriale e sperimenta la qualità e l'affidabilità di un'elettrovalvola normalmente chiusa di prima qualità, supportata da eccellenti servizi di personalizzazione.
Supporto e servizi:
Il nostro prodotto con elettrovalvola pneumatica è supportato da supporto tecnico e servizi completi per garantire prestazioni ottimali e soddisfazione del cliente. Forniamo guide di installazione dettagliate, manuali operativi e istruzioni di manutenzione per aiutarvi a ottenere il massimo dal vostro sistema di valvole.
Per la risoluzione dei problemi, il nostro team tecnico esperto è disponibile per assistere nella diagnosi dei problemi, fornire soluzioni e consigliare le migliori pratiche per l'integrazione e l'utilizzo del sistema. Offriamo anche sessioni di formazione personalizzate su misura per le vostre esigenze applicative specifiche.
Inoltre, forniamo servizi di riparazione e sostituzione per mantenere la longevità e l'affidabilità delle vostre elettrovalvole pneumatiche. Il nostro team di garanzia della qualità garantisce che ogni prodotto soddisfi standard rigorosi prima della consegna.
Per supportare le vostre continue esigenze, aggiorniamo regolarmente la documentazione dei nostri prodotti e offriamo strumenti software per il monitoraggio e il controllo del sistema. Ci impegniamo a fornire un supporto rapido ed efficace per massimizzare la vostra efficienza operativa.
