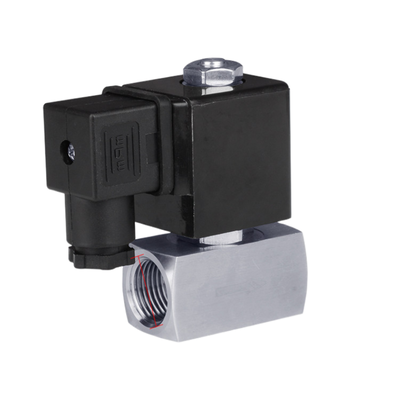

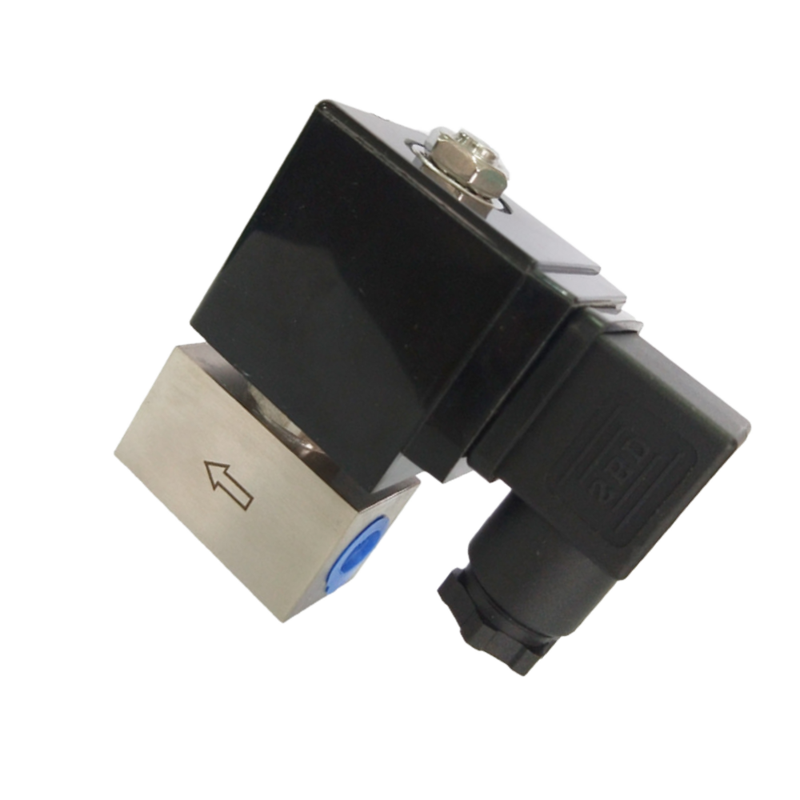

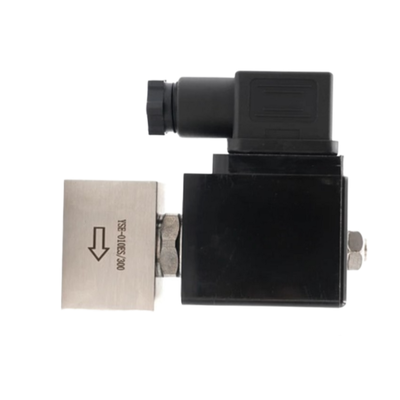

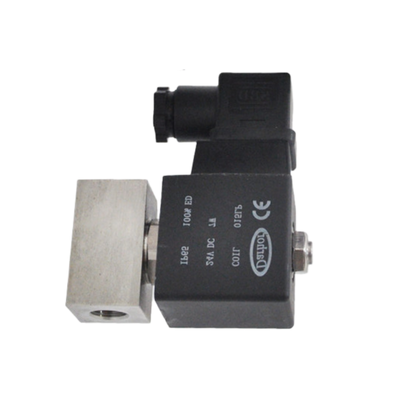

Descrizione del prodotto:
La serie SH è un'elettrovalvola ad alta pressione normalmente chiusa a 2/2 vie progettata per fornire un controllo ON/OFF affidabile per una varietà di fluidi tra cui aria, acqua, gas e altri liquidi neutri. È in grado di gestire pressioni fino a 300 bar (4.300 PSI), rendendolo adatto per applicazioni industriali esigenti.
Questa versatile serie di valvole offre due modalità di funzionamento a seconda della dimensione dell'orifizio. Per le dimensioni degli orifizi che vanno da DN1 a DN5, viene utilizzato il funzionamento ad azione diretta, che funziona in modo efficace anche con pressione differenziale pari a zero. Per orifizi di dimensioni maggiori, da DN10 a DN25, la valvola utilizza il funzionamento pilotato da pistone, che richiede una pressione differenziale minima per garantire prestazioni di commutazione affidabili.
Costruite con un robusto corpo in acciaio inossidabile 304 e dotate di materiale di tenuta in PTFE, le valvole della serie SH sono costruite per offrire eccezionale durata e resistenza alla corrosione. Queste caratteristiche garantiscono prestazioni a tenuta stagna anche in condizioni di pressione estrema, rendendo la valvola altamente affidabile in ambienti critici.
La serie SH è disponibile con dimensioni delle porte da 1/4″ a 1″ e offre diametri dell'orifizio da 1 mm a 25 mm, fornendo opzioni flessibili di controllo del flusso con valori Cv compresi tra 0,04 e 11,0. Prodotto a Ningbo, in Cina, la capacità produttiva arriva fino a 20.000 unità a settimana, sottolineando la sua ampia accettazione e affidabilità nei sistemi ad alta pressione in tutto il mondo.
Caratteristiche:
Capacità ad alta pressione:Questa valvola è progettata per gestire applicazioni impegnative ad alta pressione, con una pressione di esercizio massima che arriva fino a 300 bar (4.300 PSI). Garantisce prestazioni robuste in condizioni operative intense.
Doppia modalità operativa:Progettata per la versatilità, la valvola presenta due modalità di funzionamento. Funziona come una valvola ad azione diretta per orifizi piccoli (DN1–DN5) a partire da una pressione differenziale pari a zero, mentre gli orifizi più grandi (DN10–DN25) utilizzano un meccanismo pilotato da pistone per un controllo efficiente.
Funzione normalmente chiusa a 2/2 vie:Dotata di un meccanismo di ritorno a molla, la valvola rimane chiusa quando diseccitata. Questo design a prova di guasto garantisce la sicurezza prevenendo il flusso involontario in caso di perdita di alimentazione o guasto del sistema.
Corpo in acciaio inossidabile 304:Realizzato in acciaio inossidabile SS304 di prima qualità, il corpo della valvola offre un'eccezionale resistenza alla corrosione e un'integrità strutturale affidabile. Ciò lo rende adatto per l'uso a lungo termine anche in ambienti difficili e corrosivi.
Materiale della guarnizione in PTFE:Dotata di guarnizioni in PTFE ad alte prestazioni, la valvola offre eccellente tenuta, resistenza chimica e stabilità termica, garantendo un funzionamento affidabile in un'ampia gamma di sostanze e temperature.
Ampia gamma di orifizi:Il prodotto è disponibile con dimensioni dell'orifizio che vanno da 1 mm a 25 mm, accompagnati da valori Cv da 0,04 a 11,0. Questa diversità consente un controllo preciso del flusso su misura per le varie esigenze applicative.
Ampia gamma di dimensioni delle porte:Le dimensioni delle porte includono opzioni come 1/4″, 3/8″, 1/2″, 3/4″ e 1″, fornendo un'integrazione flessibile con diversi sistemi e configurazioni di tubazioni.
Opzioni di tensione multiple:Per adattarsi a diversi sistemi di controllo, la valvola supporta più ingressi di tensione tra cui 12 V CC, 24 V CC, 24 V CA, 110 V CA e 220 V CA (50/60 Hz), garantendo la compatibilità con un'ampia gamma di configurazioni.
Elevata capacità produttiva:Il processo produttivo vanta un'elevata capacità produttiva, con la capacità di produrre 20.000 pezzi settimanali e fino a 100.000 pezzi mensili, garantendo una fornitura affidabile anche per ordini su larga scala.
Parametri tecnici:
| Funzione |
2 vie normalmente chiuse |
| Dimensione dell'orifizio |
1 mm |
| Materiale della guarnizione |
PTFE |
| Operazione |
Azione diretta |
| Materiale del corpo |
Acciaio inossidabile 304 |
| Dimensione della porta |
1/4'' |
| Pressione di esercizio |
Da 0 a 300 bar |
| Voltaggio |
12 V CC, 24 V CC, 24 V CA, 110 V CA, 220 V CA |
| Modello n |
Dimensione dell'orifizio (mm) |
Dimensione porta (pollici) |
CV |
Intervallo di pressione di esercizio (bar) |
| Normalmente chiuso |
Normalmente aperto |
220 V CA |
24 V CC |
| SH-010ES |
1 |
1/4", 3/8" |
0,04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0,08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0,15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0,2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0,25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0,6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0.9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1" |
11 |
Applicazioni:
Sistemi idraulici
Questi sistemi sono progettati per il controllo idraulico ad alta pressione ampiamente utilizzato in macchinari industriali e vari tipi di apparecchiature. Garantiscono un funzionamento efficiente e affidabile in condizioni difficili.
Sistemi pneumatici
I sistemi pneumatici implicano la gestione di aria e gas ad alta pressione, svolgendo un ruolo cruciale nell'automazione e nelle linee di lavorazione di molti settori. Forniscono un controllo rapido e reattivo per vari processi meccanici.
Taglio a getto d'acqua
Questa applicazione si concentra sul controllo ON/OFF dei getti d'acqua ad alta pressione, utilizzati per attività di taglio e pulizia. Il controllo di precisione consente operazioni efficaci e pulite su diversi materiali e superfici.
Industria petrolifera e del gas
Nel settore del petrolio e del gas, il controllo di fluidi e gas ad alta pressione è essenziale durante tutte le fasi di estrazione, lavorazione e distribuzione. I sistemi sono progettati per gestire condizioni estreme mantenendo sicurezza ed efficienza.
Elaborazione chimica
Gli impianti chimici richiedono attrezzature specializzate per la gestione di fluidi corrosivi e ad alta pressione. Questi sistemi di controllo sono costruiti per resistere ad ambienti difficili e garantire una manipolazione precisa dei prodotti chimici.
Test e misurazioni
Gli impianti di prova della pressione e gli strumenti di calibrazione si affidano ad un accurato controllo dell'alta pressione per verificare e mantenere le prestazioni di vari dispositivi e sistemi.
Attrezzature industriali
Il controllo dei fluidi ad alta pressione è fondamentale nei macchinari di produzione e lavorazione, consentendo un funzionamento regolare e coerente in diverse applicazioni industriali.
Laboratori di ricerca
I laboratori di ricerca spesso richiedono un controllo esatto dei fluidi all'interno di configurazioni sperimentali ad alta pressione per condurre studi scientifici precisi e controllati.
Supporto e servizi:
Il nostro prodotto Elettrovalvola pneumatica è supportato da un team di supporto tecnico dedicato impegnato a garantire prestazioni ottimali e soddisfazione del cliente. Offriamo servizi completi, tra cui guida all'installazione, assistenza per la risoluzione dei problemi, consigli sulla manutenzione ordinaria e supporto per la personalizzazione per soddisfare requisiti applicativi specifici.
Il supporto tecnico è disponibile per aiutare a diagnosticare e risolvere eventuali problemi operativi, fornendo spiegazioni dettagliate e istruzioni dettagliate. I nostri esperti possono fornire assistenza con l'integrazione del sistema, le impostazioni di controllo e le richieste di compatibilità per massimizzare l'efficienza e l'affidabilità della valvola nel vostro sistema pneumatico.
Oltre all'assistenza tecnica diretta, forniamo un'ampia documentazione come manuali utente, schede tecniche e note applicative che coprono specifiche del prodotto, schemi elettrici e precauzioni di sicurezza. Queste informazioni aiutano gli utenti a comprendere meglio le caratteristiche del prodotto e facilitano la corretta gestione e utilizzo.
Offriamo anche sessioni di formazione e workshop volti a istruire gli utenti e il personale di manutenzione sulle migliori pratiche per l'installazione, il funzionamento e la manutenzione preventiva dell'elettrovalvola pneumatica. Questi servizi contribuiscono a prolungare la durata del prodotto e a ridurre i tempi di inattività.
Per un supporto continuo, consigliamo controlli di manutenzione regolari e sostituzione tempestiva delle parti soggette ad usura per garantire prestazioni costanti della valvola. Il nostro team di assistenza può fornire indicazioni sui programmi di manutenzione e fornire componenti sostitutivi originali.
Scegli la nostra elettrovalvola pneumatica con fiducia, sapendo che sono disponibili supporto tecnico professionale e servizi completi per assisterti in ogni fase del processo.
Imballaggio e spedizione:
Confezione del prodotto:
L'elettrovalvola pneumatica è accuratamente imballata per garantire la massima protezione durante il trasporto. Ogni valvola è collocata in un sacchetto antistatico e imbottita con inserti in schiuma per prevenire danni da urti e vibrazioni. Il prodotto viene quindi racchiuso in una robusta scatola di cartone ondulato con etichettatura chiara per una facile identificazione. I materiali di imballaggio sono scelti per essere rispettosi dell'ambiente e riciclabili quando possibile.
Spedizione:
Offriamo opzioni di spedizione affidabili per consegnare l'elettrovalvola pneumatica in modo rapido e sicuro presso la vostra sede. Tutti i pacchi sono sigillati in modo sicuro e gestiti con cura durante tutto il processo logistico. I metodi di spedizione includono la spedizione via terra standard, il trasporto aereo accelerato e la spedizione internazionale in base alle esigenze del cliente. Le informazioni di tracciamento vengono fornite al momento della spedizione per tenerti aggiornato sullo stato del tuo ordine.
