Descrizione del prodotto:
Le serie Norgren B07 e B68G sono unità di regolazione del filtro integrate progettate per combinare le funzioni di filtrazione e regolazione della pressione in un unico alloggiamento compatto.Queste unità rimuovono efficacemente l'acqua liquida e i contaminanti solidi dalle condotte di aria compressa, garantendo nel contempo un controllo preciso della pressione a valle.

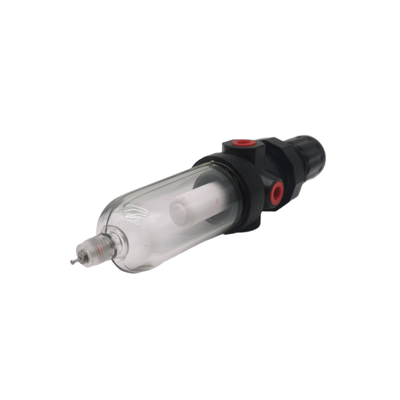

La serie B07 è una serie di regolatori di filtri in miniatura appositamente progettati per installazioni con spazio limitato.Dispone di un corpo resistente in lega di zinco e di una ciotola di policarbonato trasparente che garantisce una visibilità a 360 gradiLa serie comprende inoltre una manopola di regolazione non sollevata dotata di un meccanismo di blocco a scatto per regolazioni di pressione sicure e facili.la serie B07 è in grado di fornire portate fino a 24 SCFM (11 dm3/s), con pressioni di regolazione di uscita comprese tra 0,3 e 7 bar o 0,3 e 10 bar.
D'altra parte, la serie B68G è integrata nel sistema plug-in Olympian Plus, semplificando l'installazione e lo smontaggio modulare.con un'unità di controllo del livello del liquido,La serie B68G è disponibile con porte G3/4, G1 e G1-1/2. Supporta portate più elevate fino a 440 SCFM (207,7 dm3/s), ha un range di regolazione della pressione di uscita da 0,4 a 8 bar,e può sopportare una pressione massima di entrata di 17 bar.
Caratteristiche:
Filtro e regolatore integrati
L'unità integrata di filtro e regolatore combina filtrazione dei particolati e regolazione della pressione in un unico dispositivo compatto.Questa progettazione consente di risparmiare prezioso spazio di installazione, garantendo al contempo un funzionamento efficiente del sistema.
Opzioni di filtrazione
Sono disponibili due gradi di filtrazione per soddisfare esigenze diverse: elementi filtranti in polipropilene sinterizzato da 5 μm e da 40 μm.flusso d'aria affidabile.
Configurazioni del drenaggio
Gli utenti possono scegliere tra le opzioni di drenaggio manuale e automatico, rendendo la rimozione del condensato conveniente e adattabile a varie esigenze del sistema.
Tipi di vaschette per la visibilità e la durata
La ciotola di policarbonato trasparente (modello B07) consente una visibilità a 360 gradi dei livelli di condensato, facilitando il controllo.la ciotola in alluminio con indicatore prismatico del livello del liquido (modello B68G) offre una maggiore durata e una chiara indicazione del livello del liquido.
Caratteristiche di regolazione e pressione
Il pulsante di regolazione non sollevato include un meccanismo di blocco a scatto per prevenire cambiamenti accidentali di pressione.la progettazione di sollievo consente di ridurre in modo sicuro la pressione a valle quando il sistema è bloccato.
Progettazione compatta e modulare
Il design compatto in miniatura del modello B07 è ideale per spazi ristretti in piccoli sistemi pneumatici.installazione e rimozione modulari, semplificando la manutenzione e l'ampliamento del sistema.
Specifiche di prestazione
Il modello B68G offre un'elevata capacità di flusso fino a 440 SCFM, che lo rende adatto per applicazioni esigenti che richiedono grandi portate.Le pressioni massime di entrata sono di 10 bar per il B07 e 17 bar per il B68GL'intervallo di temperatura supportato è compreso tra -34°C e +50°C per la ciotola in policarbonato (B07) e tra -20°C e +80°C per la ciotola in alluminio (B68G).
Altre caratteristiche
Su queste unità sono fornite porte di calibro completo, che consentono il monitoraggio della pressione senza limitare il flusso d'aria, garantendo prestazioni ottimali del sistema.
Parametri tecnici:
| Gradi di filtrazione |
5 μm, 40 μm |
| Temperatura di funzionamento |
-34°C a +50°C |
| Tipi di scarico |
Manuale, automatico |
| Elastomeri |
Nitrile, gomma sintetica |
| Porta di scartamento |
Rc 1/8 |
| Materiale della ciotola |
Policarbonato, alluminio |
| Materiale del corpo |
Leghe di zinco, alluminio |
| Dimensioni delle porte |
G1/8, G1/4, G3/4, G1, G1-1/2 |
Applicazioni:
Automazione industriale
Nell'automazione industriale, è fondamentale disporre di un approvvigionamento d'aria pulito e ben regolato per gli attuatori pneumatici, le valvole e i cilindri.
Macchine per imballaggio
I componenti pneumatici utilizzati nelle attrezzature di imballaggio e di riempimento richiedono protezione per mantenere l'efficienza e l'affidabilità.
Manipolazione dei materiali
Per i trasportatori, le unità di pick-and-place e vari sistemi di movimentazione, l'aria preparata svolge un ruolo vitale, garantendo un funzionamento regolare evitando il malfunzionamento causato da impurità o pressione inadeguata.
Distribuzione dell'aria compressa
Al punto di utilizzo, la filtrazione e la regolazione dell'aria compressa sono essenziali per garantire che gli strumenti e le attrezzature funzionino in modo efficace e senza danni dovuti all'aria non pulita o impropriamente pressurizzata.
Sistemi pneumatici generali
Nelle strutture di produzione, la rimozione dei contaminanti e il controllo della pressione all'interno dei sistemi pneumatici sono fondamentali per mantenere una qualità di produzione costante e prolungare la durata del sistema.
Macchine e apparecchi tessili
La produzione tessile si basa su controlli pneumatici che richiedono aria pulita, filtrata e regolata per funzionare correttamente, sostenendo così la qualità complessiva dei tessuti fabbricati.
Industria automobilistica
Nella produzione automobilistica, la preparazione dell'aria è fondamentale nelle botteghe di verniciatura, nelle linee di assemblaggio e nelle attrezzature di prova per garantire la precisione e ridurre i difetti nei prodotti finali.
Supporto e servizi:
Le nostre unità di lubrificante a filtro pneumatico (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo un approvvigionamento di aria pulita, regolato e lubrificato.Per mantenere l'efficienza del vostro FRL, sono raccomandate ispezioni e manutenzioni regolari.
Per il supporto tecnico, consultare il manuale del prodotto per istruzioni dettagliate di installazione, suggerimenti di risoluzione dei problemi e linee guida di manutenzione.Assicurarsi che l'elemento filtro sia pulito o sostituito periodicamente per evitare che la contaminazione influisca sulle prestazioni del sistemaControllare la corretta impostazione della pressione del regolatore e regolare le impostazioni in base alle esigenze dell'applicazione.Il lubrificante deve essere riempito con l'olio pneumatico appropriato e monitorato per mantenere il corretto livello di lubrificazione.
Se si verificano problemi con l'unità FRL, verificare la qualità e la pressione dell'aria, controllare tutte le connessioni per le perdite e verificare che l'unità sia installata nel giusto orientamento.Per la risoluzione avanzata dei problemi, consultare la documentazione tecnica o le risorse di supporto fornite dal fabbricante.
Il nostro team di supporto si impegna ad assistervi in qualsiasi questione tecnica o necessità di assistenza relativa al vostro lubrificante per filtri pneumatici.Si consiglia di utilizzare pezzi di ricambio e accessori originali per garantire la compatibilità e mantenere la copertura della garanzia.
La manutenzione regolare e l'osservanza delle linee guida operative contribuiranno a massimizzare l'affidabilità e la durata di servizio del lubrificante a filtro pneumatico regolatore.
Imballaggio e trasporto:
Imballaggio del prodotto:Il lubrificante per regolatori di filtri pneumatici è imballato in una scatola di cartone robusta e di qualità industriale per garantire la protezione durante il trasporto.il prodotto è ammortizzato con inserti di schiuma e avvolgimento in plastica per evitare danni da urti e vibrazioniOgni pacchetto comprende l'unità principale, il manuale di installazione e gli accessori necessari, tutti ben organizzati per facilitare il facile disimballaggio e la messa a punto.
Spedizione:Offriamo opzioni di spedizione affidabili con tracciamento per il lubrificante per regolatori di filtri pneumatici. I prodotti vengono spediti entro 1-2 giorni lavorativi dalla conferma dell'ordine.I metodi di spedizione includono la consegna a terra standard e le opzioni accelerate per esigenze urgentiL'imballaggio è progettato per rispettare gli standard internazionali di spedizione, garantendo una consegna sicura a destinazioni nazionali e internazionali.
