Descrizione del prodotto:
Le serie Norgren B07 e B68G sono unità di regolazione del filtro integrate progettate per combinare filtrazione e regolazione della pressione in un unico alloggiamento compatto.Queste unità rimuovono efficacemente l'acqua liquida e i contaminanti solidi dalle condotte di aria compressa, garantendo nel contempo un controllo preciso della pressione a valle.

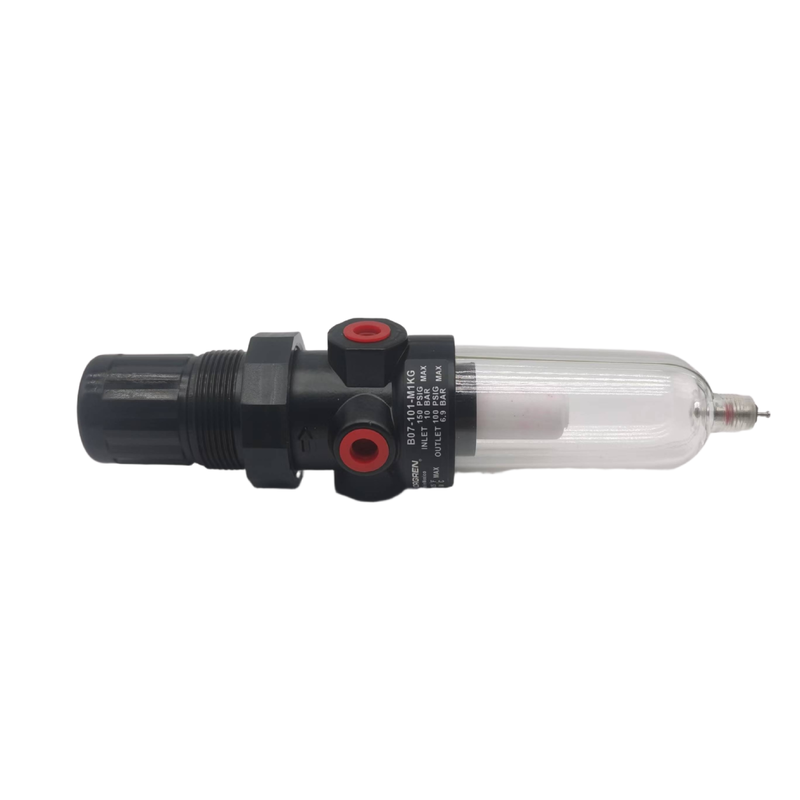

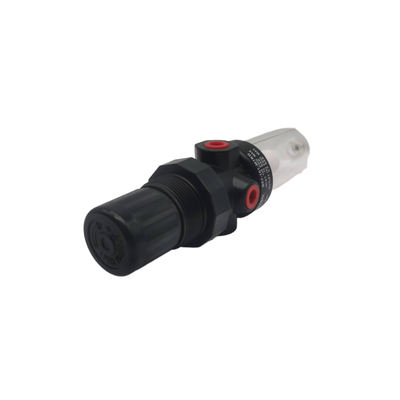

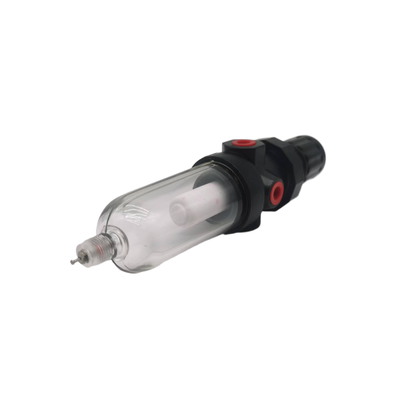

La serie B07 è una gamma di regolatori di filtri in miniatura appositamente sviluppata per impianti con spazio limitato.Ha un corpo in lega di zinco e una ciotola di policarbonato trasparente che offre visibilità a 360 gradiLa serie comprende una manopola di regolazione non sollevata dotata di un meccanismo di blocco a scatto.il B07 può fornire portate fino a 24 SCFM (11 dm3/s) e supporta regolazioni della pressione di uscita che vanno da 00,3 a 7 bar o 0,3 a 10 bar.
D'altra parte, la serie B68G appartiene al sistema plug-in Olympian Plus, che consente un'installazione modulare rapida e semplice o la rimozione dei componenti.Questi modelli sono costruiti con un corpo in alluminio e una ciotola in alluminioLa serie B68G è disponibile nelle dimensioni di porta G3/4, G1 e G1-1/2, gestendo portate fino a 440 SCFM (207,7 dm3/s).Supporta un intervallo di regolazione della pressione di uscita compreso tra 0.4 e 8 bar e può sopportare una pressione massima di 17 bar.
Caratteristiche:
L'unità integrata di filtro e regolatore combina la filtrazione dei particolati e la regolazione della pressione in un unico progetto compatto.rendendolo ideale per installazioni di sistemi efficienti.
Sono disponibili due gradi di filtrazione per soddisfare esigenze diverse: elementi filtranti in polipropilene sinterizzato da 5 μm e da 40 μm.Queste opzioni assicurano un'efficace rimozione dei contaminanti per mantenere la purezza del sistema.
Per la rimozione del condensato, gli utenti possono scegliere tra le configurazioni di drenaggio manuale e automatico.
Il modello B07 è dotato di una ciotola di policarbonato trasparente, che offre una visibilità a 360 gradi dei livelli di condensato per un monitoraggio facile e preciso.il modello B68G è dotato di una scodella di alluminio resistente che include una lente prismatica per indicare il livello del liquido, su misura per condizioni ambientali difficili.
Progettato per la precisione, il pulsante di regolazione non sollevato incorpora un meccanismo di blocco a scatto che impedisce modifiche accidentali dell'impostazione della pressione.la progettazione di sollevamento consente una riduzione sicura della pressione a valle anche quando il sistema è a punto morto.
Il design compatto in miniatura del modello B07 è perfetto per gli spazi ristretti comunemente presenti nei piccoli sistemi pneumatici.il sistema Olympian Plus Plug-In presente sul B68G garantisce una rapida installazione e rimozione modulare, semplificando la manutenzione e facilitando l'espansione del sistema.
Con una capacità di flusso elevata fino a 440 SCFM, il modello B68G è adatto per applicazioni impegnative che richiedono grandi volumi di flusso.con il B07 a 10 bar e il B68G a 17 bar.
L'intervallo di temperatura di funzionamento varia tra i modelli.considerando che il B68G funziona tra -20°C e +80°C grazie alla sua costruzione in scodella di alluminio;.
Infine, entrambi i modelli sono dotati di porte di manometro complete che consentono il monitoraggio della pressione senza causare alcuna restrizione al flusso d'aria, garantendo prestazioni ottimali del sistema.
Parametri tecnici:
| Porta di scartamento |
Rc 1/8 |
| Materiale del corpo |
Leghe di zinco, alluminio |
| Tipi di scarico |
Manuale, automatico |
| Dimensioni delle porte |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Elastomeri |
Nitrile, gomma sintetica |
| Materiale della ciotola |
Policarbonato, alluminio |
| Gradi di filtrazione |
5 μm, 40 μm |
| Temperatura di funzionamento |
-34°C a +50°C |
Applicazioni:
Automazione industriale
Nel campo dell'automazione industriale, è essenziale fornire un approvvigionamento di aria pulita e ben regolato agli attuatori pneumatici, alle valvole e ai cilindri.Ciò garantisce prestazioni ottimali e durata dei componenti utilizzati nei sistemi automatizzati.
Macchine per imballaggio
I componenti pneumatici delle apparecchiature di imballaggio e riempimento sono protetti da un'efficace filtrazione e regolazione dell'aria.Questa protezione contribuisce a mantenere l'affidabilità e l'efficienza delle macchine coinvolte nei processi di imballaggio.
Manipolazione dei materiali
Una corretta preparazione dell'aria è fondamentale per i trasportatori, le unità di pick-and-place e vari sistemi di movimentazione.Assicurare un approvvigionamento di aria pulita e controllata favorisce un funzionamento regolare e previene i tempi di inattività inaspettati nelle applicazioni di movimentazione dei materiali.
Distribuzione dell'aria compressa
Al punto di utilizzo, la filtrazione e la regolazione dell'aria compressa sono essenziali per l'efficace funzionamento degli strumenti e delle attrezzature.Questo approccio aiuta a mantenere la qualità e la pressione dell'aria fornita ai diversi dispositivi pneumatici.
Sistemi pneumatici generali
Nelle strutture di produzione, la rimozione dei contaminanti e il controllo preciso della pressione nei sistemi pneumatici svolgono un ruolo fondamentale.Tali misure migliorano l'affidabilità del sistema e garantiscono prestazioni operative costanti.
Macchine e apparecchi tessili
La produzione tessile si basa sulla filtrazione dell'aria e sulla regolazione dei comandi pneumatici all'interno dei suoi macchinari.Il mantenimento di condizioni d'aria controllate migliora l'efficienza e la durata delle attrezzature tessili.
Industria automobilistica
La preparazione dell'aria è un fattore chiave negli ambienti di produzione automobilistica come i laboratori di verniciatura, le linee di assemblaggio e le attrezzature di prova.L'aria adeguatamente trattata contribuisce a ottenere finiture di alta qualità e operazioni di montaggio affidabili.
Supporto e servizi:
Le nostre unità di lubrificante a regolatore di filtro pneumatico sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici filtrando le impurità, regolando la pressione dell'aria,e componenti lubrificantiPer mantenere l'efficienza massima, è essenziale eseguire una manutenzione regolare e seguire le giuste linee guida di installazione.
Prima dell'installazione, verificare che l'unità FRL sia compatibile con i requisiti di pressione e di portata dell'aria del sistema.indicato tipicamente da una freccia sul contenitore, e assicurarsi che sia saldamente montato per evitare vibrazioni o movimenti durante il funzionamento.
Ispezionare regolarmente l'elemento filtrante per individuare residui accumulati e pulirlo o sostituirlo se necessario per mantenere una corretta filtrazione.Drenare l'umidità raccolta dalla scodella del filtro per evitare che l'acqua entri nell'apparecchiatura a valleControlla il regolatore per le impostazioni di pressione accurate e regola come necessario per corrispondere alle specifiche del sistema.
Il lubrificante deve essere riempito con l'olio pneumatico raccomandato e monitorato per garantire livelli di lubrificazione adeguati.Evitare il riempimento eccessivo per evitare il consumo eccessivo di olio e la potenziale contaminazione dell'approvvigionamento d'aria.
Se si verificano problemi come fluttuazioni di pressione, perdite d'aria o lubrificazione inadeguata, consultare la sezione di risoluzione dei problemi del manuale del prodotto.La manutenzione di routine e il rispetto delle istruzioni di utilizzo massimizzeranno l'affidabilità e la durata di servizio del vostro filtro pneumatico regolatore lubrificante unità.
Imballaggio e trasporto:
Imballaggio del prodotto:Il lubrificante per regolatori di filtri pneumatici è confezionato in una scatola di cartone robusta e ondulata per garantire la protezione durante il trasporto.il prodotto è ammortizzato con inserti di schiuma per evitare eventuali danni da urti o vibrazioniOgni unità è confezionata individualmente in un sacchetto di plastica per proteggerla dalla polvere e dall'umidità.
Spedizione:Il prodotto viene spedito tramite servizi di corriere affidabili con opzioni di tracciamento disponibili per la comodità del cliente.o servizi di trasporto merci per soddisfare le diverse dimensioni degli ordini e le esigenze di consegnaTutte le spedizioni sono conformi ai regolamenti internazionali per garantire la consegna tempestiva e sicura.I clienti riceveranno un'e-mail di conferma con le informazioni di tracciamento una volta che il prodotto è stato spedito.
