Descrizione del prodotto:
Le serie Norgren B07 e B68G rappresentano unità integrate di filtro-regolatore che combinano in modo efficiente filtrazione e regolazione della pressione all'interno di un unico involucro compatto. Queste unità sono progettate per eliminare acqua liquida e impurità solide dalle linee dell'aria compressa, garantendo al contempo un controllo preciso della pressione a valle.
La serie B07 è una gamma di mini filtro-regolatore specificamente progettata per installazioni dove lo spazio è limitato. È dotata di un robusto corpo in lega di zinco completato da una tazza trasparente in policarbonato, che offre una visibilità a 360 gradi per un facile monitoraggio. La serie include anche una manopola di regolazione non ascendente dotata di blocco a scatto per impostazioni sicure e precise. Disponibile con dimensioni delle porte G1/8 e G1/4, la B07 offre portate fino a 24 SCFM (11 dm³/s) e supporta regolazioni della pressione di uscita comprese tra 0,3 e 7 bar o 0,3 e 10 bar.

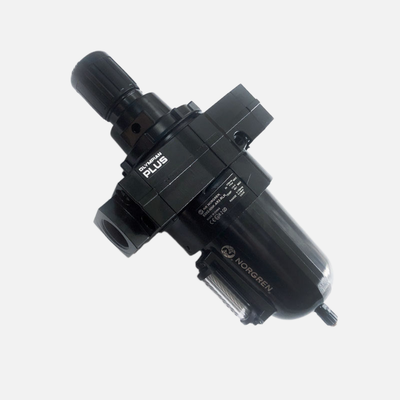

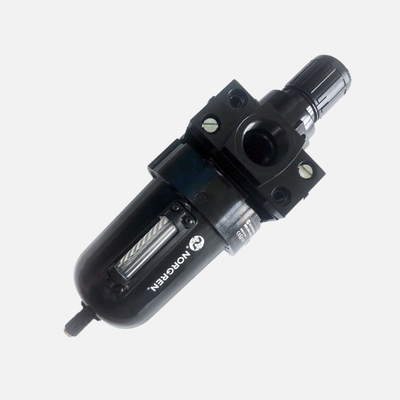

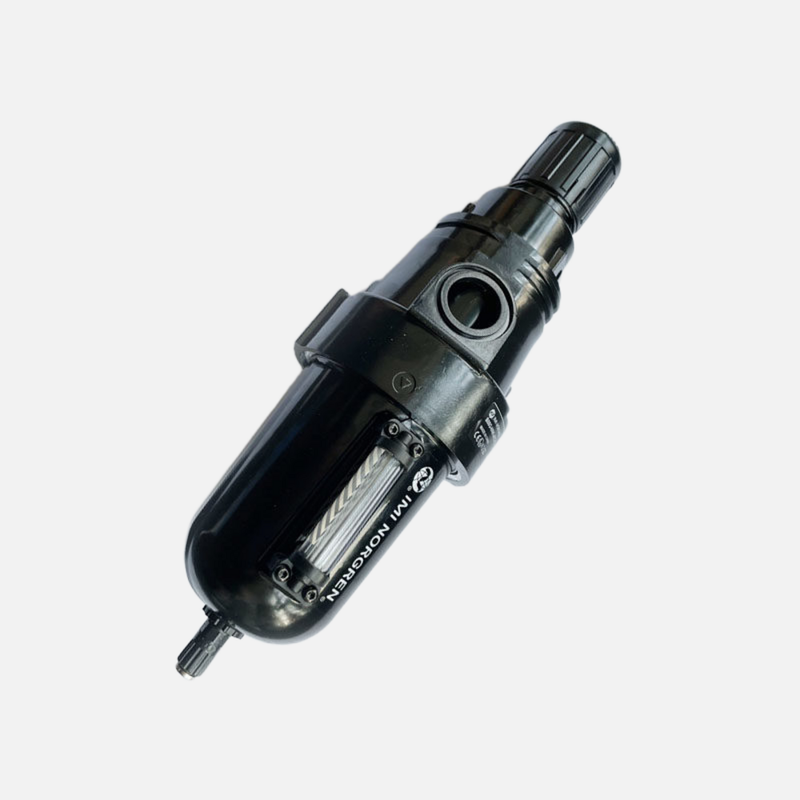

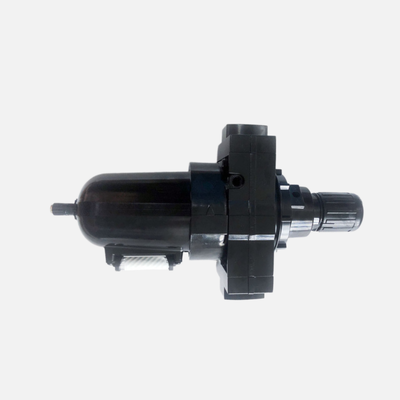

D'altra parte, la serie B68G fa parte del sistema plug-in Olympian Plus, progettato per facilitare un'installazione o rimozione rapida e modulare. Queste unità sono costruite con un corpo in alluminio e una tazza in alluminio che include un indicatore di livello del liquido prismatico per una chiara valutazione del livello del fluido. La B68G è disponibile con porte più grandi — G3/4, G1 e G1-1/2 — per gestire requisiti di portata più elevati. Può gestire portate fino a 440 SCFM (207,7 dm³/s), con un intervallo di regolazione della pressione di uscita da 0,4 a 8 bar e una pressione di ingresso massima nominale di 17 bar.
Caratteristiche:
Filtro e Regolatore Integrati
Questa unità combina filtrazione particellare e regolazione della pressione in un unico dispositivo compatto. Il suo design integrato aiuta a risparmiare prezioso spazio di installazione, rendendola una scelta efficiente per vari sistemi pneumatici.
Opzioni di Filtrazione
Il filtro è offerto con due diversi gradi di filtrazione, caratterizzati da elementi in polipropilene sinterizzato da 5 µm o 40 µm. Entrambe le opzioni forniscono una rimozione efficace dei contaminanti per garantire l'affidabilità del sistema e la qualità dell'aria.
Configurazioni di Scarico
Gli utenti possono scegliere tra tipi di scarico manuale o automatico in base alle loro preferenze, offrendo una comoda rimozione della condensa dal sistema.
Indicatori Visivi e Durata
La tazza trasparente in policarbonato (modello B07) offre una visibilità a 360 gradi dei livelli di condensa, consentendo un monitoraggio facile e continuo.
Per ambienti più difficili, la tazza in alluminio con un indicatore di livello del liquido prismatico (modello B68G) offre una maggiore durata oltre a un feedback visivo affidabile.
Regolazione della Pressione e Funzionalità di Sicurezza
Una manopola di regolazione non ascendente dotata di un meccanismo di blocco a scatto impedisce variazioni accidentali di pressione, garantendo un funzionamento stabile e sicuro.
Inoltre, il design di scarico aiuta a ridurre la pressione a valle quando il sistema è a fondo corsa, migliorando la sicurezza generale del sistema.
Design e Installazione
Il design compatto in miniatura del modello B07 è particolarmente adatto per installazioni con spazio limitato, rendendolo ideale per piccoli sistemi pneumatici.
Il sistema plug-in Olympian Plus utilizzato nel modello B68G consente un'installazione e una rimozione modulare rapida, semplificando le attività di manutenzione e di espansione del sistema.
Specifiche di Prestazione
La variante B68G supporta un'elevata capacità di portata fino a 440 SCFM, soddisfacendo applicazioni che richiedono un grande volume di aria.
Le pressioni di ingresso massime sono di 10 bar per il modello B07 e 17 bar per il modello B68G, offrendo versatilità per diversi requisiti di pressione del sistema.
Gli intervalli di temperatura operativa vanno da -34°C a +50°C per la tazza in policarbonato (B07) e da -20°C a +80°C per la tazza in alluminio (B68G), adattandosi a varie condizioni ambientali.
Entrambi i modelli sono dotati di porte per manometro a pieno flusso che consentono il monitoraggio della pressione senza limitare il flusso d'aria, garantendo un tracciamento accurato ed efficiente delle prestazioni del sistema.
Parametri Tecnici:
| Materiale Tazza |
Policarbonato, Alluminio |
| Dimensioni Porte |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Temperatura Operativa |
-34°C A +50°C |
| Tipi di Scarico |
Manuale, Automatico |
| Materiale Corpo |
Lega di Zinco, Alluminio |
| Gradi di Filtrazione |
5 µm, 40 µm |
| Elastomeri |
Nitrile, Gomma Sintetica |
| Porta Manometro |
Rc 1/8 |
Questo processore di sorgente d'aria riduttore di pressione funge da efficiente riduttore di pressione e processore di sorgente d'aria riduttore di pressione, garantendo prestazioni ottimali e affidabilità nei sistemi pneumatici.
Applicazioni:
Automazione Industriale
Una fornitura d'aria pulita e ben regolata è essenziale per le prestazioni ottimali di attuatori pneumatici, valvole e cilindri utilizzati nei sistemi di automazione industriale.
Macchine per Imballaggio
Garantire la protezione dei componenti pneumatici nelle attrezzature di imballaggio e riempimento aiuta a mantenere l'efficienza e l'affidabilità nelle operazioni di imballaggio.
Movimentazione Materiali
Una corretta preparazione dell'aria è fondamentale per il buon funzionamento di nastri trasportatori, unità pick-and-place e vari sistemi di movimentazione nelle applicazioni di movimentazione materiali.
Distribuzione Aria Compressa
La filtrazione e la regolazione al punto di utilizzo garantiscono la qualità e la coerenza dell'aria compressa fornita a utensili e attrezzature, migliorandone le prestazioni e la durata.
Sistemi Pneumatici Generali
La rimozione efficace dei contaminanti combinata con un controllo preciso della pressione è vitale per mantenere l'efficienza e la sicurezza dei sistemi pneumatici in tutti gli impianti di produzione.
Macchine Tessili
La filtrazione e la regolazione dell'aria svolgono un ruolo importante nel supportare i controlli pneumatici nel processo di produzione tessile, garantendo un funzionamento fluido e affidabile.
Produzione Automobilistica
Nella produzione automobilistica, in particolare nelle cabine di verniciatura, nelle linee di assemblaggio e nelle attrezzature di test, una corretta preparazione dell'aria è fondamentale per ottenere risultati di alta qualità ed efficienza operativa.
Supporto e Servizi:
Le nostre unità di filtro-regolatore-lubrificatore pneumatici (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo filtrazione dell'aria, regolazione della pressione e lubrificazione precise. Per il supporto tecnico, assicurarsi che l'unità sia installata secondo le linee guida del produttore, con corretta pressione dell'aria e specifiche di flusso.
La manutenzione regolare è fondamentale per mantenere l'efficienza; include lo scarico periodico della tazza del filtro per rimuovere i contaminanti accumulati, il controllo e la regolazione dell'impostazione della pressione del regolatore e il rabbocco del serbatoio del lubrificatore con l'olio pneumatico appropriato. La sostituzione di guarnizioni e altre parti soggette a usura deve essere effettuata secondo il programma di manutenzione raccomandato o se si osservano perdite d'aria o instabilità di pressione.
In caso di problemi come cali di pressione, perdite d'aria o lubrificazione insufficiente, verificare che tutti i collegamenti siano sicuri e che l'unità sia priva di danni o ostruzioni. Fare riferimento al manuale del prodotto per suggerimenti sulla risoluzione dei problemi e procedure di manutenzione dettagliate per risolvere problemi comuni.
Per richieste tecniche complesse o assistenza con l'integrazione del sistema, il nostro team di supporto è disponibile per fornire consulenza esperta e soluzioni di servizio per garantire che le vostre apparecchiature pneumatiche funzionino in modo fluido ed efficiente.
