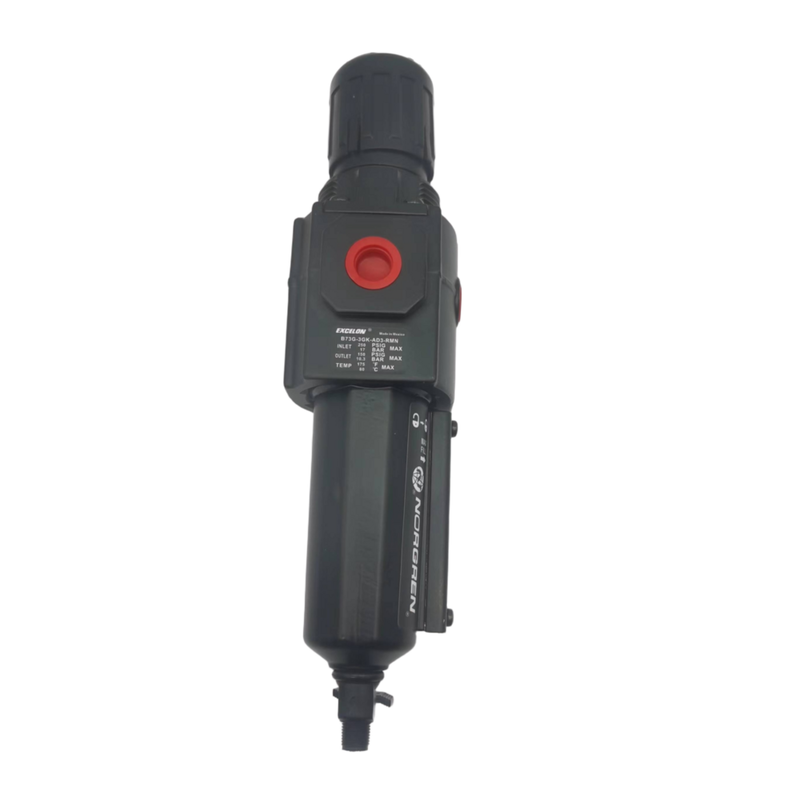

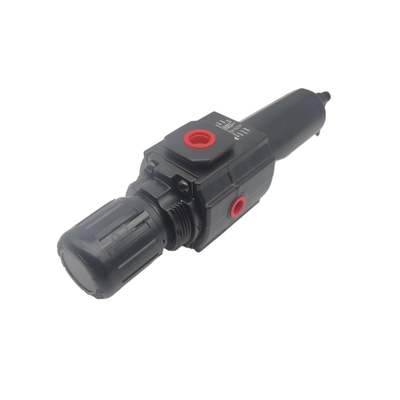

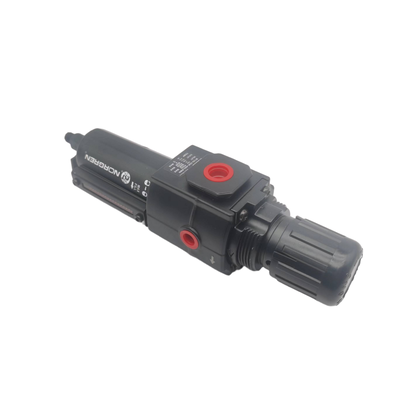

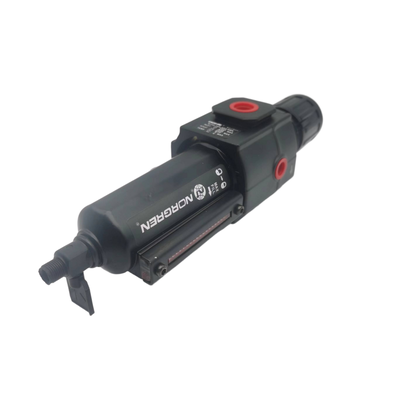

Descrizione del prodotto:
Le serie Norgren B72G e B73G rappresentano regolatori filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon. Queste unità compatte e integrate sono progettate per combinare filtrazione e regolazione della pressione in un unico alloggiamento. Rimuovono in modo efficiente acqua e particelle solide dalle linee dell'aria compressa, garantendo al contempo un controllo preciso della pressione a valle.
Grazie al design Excelon, questi regolatori filtro possono essere installati in linea o come parte di un assemblaggio modulare con altri prodotti Excelon. I collegamenti Quickclamp facilitano l'installazione, l'espansione del sistema e la manutenzione, rendendo queste unità altamente versatili per varie configurazioni.
La serie B72G è dotata di opzioni di porta G1/4 e G3/8 e fornisce una portata di 38 dm³/s (80 SCFM). Al contrario, la serie B73G supporta dimensioni di porta G1/4, G3/8 e G1/2 e offre una portata maggiore di 50 dm³/s (106 SCFM). Entrambe le serie incorporano un design a valvola bilanciata che riduce l'impatto delle fluttuazioni di pressione in ingresso sulla pressione in uscita, garantendo una regolazione costante e stabile.
Queste unità offrono flessibilità grazie alla disponibilità di elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm e sono disponibili con configurazioni di scarico manuale o automatico. Tali opzioni garantiscono l'idoneità per una vasta gamma di applicazioni industriali.
Le caratteristiche principali includono una manopola di regolazione push-to-lock protetta da una copertura antimanomissione, una tazza a baionetta a sgancio rapido per una facile manutenzione e porte per manometro a pieno flusso che consentono il monitoraggio della pressione senza limitare il flusso d'aria. Le tazze trasparenti in policarbonato offrono una visibilità a 360 gradi dei livelli di condensa, mentre i resistenti corpi in zinco e alluminio sono progettati per resistere a condizioni ambientali impegnative.
Caratteristiche:
Filtro e Regolatore Integrati
Questo dispositivo combina la filtrazione delle particelle e la regolazione della pressione in un'unica unità compatta, risparmiando preziosamente spazio di installazione. Integrando queste due funzioni, semplifica la configurazione e migliora l'efficienza complessiva del sistema.
Sistema Modulare Excelon
Il sistema supporta opzioni di installazione sia in linea che modulare, consentendo una connessione senza interruzioni con altri prodotti di preparazione dell'aria Excelon tramite raccordi Quickclamp. Questa flessibilità garantisce una facile integrazione ed espansione all'interno di varie configurazioni pneumatiche.
Opzioni di Filtrazione
Sono disponibili due gradi di filtrazione per soddisfare diverse esigenze: elementi filtranti in polipropilene sinterizzato da 5 µm e 40 µm. Questi filtri rimuovono efficacemente i contaminanti, garantendo un flusso d'aria pulito e proteggendo le apparecchiature a valle.
Configurazioni di Scarico
Gli utenti possono scegliere tra opzioni di scarico manuale e automatico. La versione manuale è dotata di una comoda valvola di scarico a 1/4 di giro, mentre la configurazione automatica offre una rimozione della condensa senza problemi e senza intervento manuale.
Tazze Trasparenti in Policarbonato
Le tazze sono realizzate in policarbonato trasparente, offrendo una visibilità a 360 gradi dei livelli di condensa. Questo design consente un monitoraggio facile e rapido per mantenere prestazioni ottimali.
Regolazione e Funzionalità di Sicurezza
La manopola di regolazione push-to-lock impedisce modifiche accidentali alle impostazioni di pressione. Per una maggiore sicurezza, è disponibile anche una copertura antimanomissione per proteggere da regolazioni non autorizzate.
Design a Valvola di Scarico e Bilanciata
Il design di scarico aiuta a ridurre la pressione a valle quando il sistema è a fondo corsa. Inoltre, il design a valvola bilanciata minimizza l'impatto delle fluttuazioni di pressione in ingresso sulla pressione in uscita, garantendo una regolazione stabile e costante.
Monitoraggio della Pressione e Manutenzione
Le porte per manometro da 1/8" a pieno flusso consentono un monitoraggio accurato della pressione senza limitare il flusso d'aria. La tazza a baionetta a sgancio rapido consente una rapida rimozione per la sostituzione dell'elemento filtrante e la manutenzione, il tutto senza la necessità di attrezzi.
Specifiche di Prestazione
- Elevata Capacità di Flusso: il modello B72G eroga 38 dm³/s (80 SCFM); il modello B73G offre 50 dm³/s (106 SCFM)
- Ampio Intervallo di Pressione di Uscita: regolabile da 0,3 a 10 bar
- Pressione Massima di Ingresso: 10 bar per tazze trasparenti; 17 bar per tazze metalliche
- Intervallo di Temperatura Operativa: da -34°C a +50°C con tazze in policarbonato; da -20°C a +65°C con tazze metalliche
Parametri Tecnici:
| Materiale Elemento Filtrante |
Polipropilene Sinterizzato |
| Regolazione Pressione di Uscita |
0,3–10 Bar |
| Materiale Corpo |
Zinco / Alluminio, Lega di Zinco |
| Fluido |
Aria Compressa |
| Dimensioni Porte |
G1/4, G3/8, G1/2 |
| Tipi di Scarico |
Manuale, Automatico, Semiautomatico |
Questa unità di trattamento aria FESTO è dotata di un elemento filtrante di alta qualità in polipropilene sinterizzato, che garantisce una filtrazione affidabile per il vostro sistema di aria compressa. In qualità di filtro nebbia d'olio FESTO di alta gamma, offre una regolazione precisa della pressione di uscita che va da 0,3 a 10 bar. Il robusto materiale del corpo, composto da zinco, alluminio e lega di zinco, garantisce durata e longevità. Adatta a varie applicazioni, questa unità di trattamento aria FESTO supporta diverse dimensioni di porta, tra cui G1/4, G3/8 e G1/2, e offre tipi di scarico versatili come manuale, automatico e semiautomatico per soddisfare diverse esigenze operative.
Applicazioni:
Automazione Industriale
Nell'automazione industriale, la fornitura di aria pulita e regolata è essenziale per il corretto funzionamento di attuatori pneumatici, valvole e cilindri. Garantire la purezza dell'aria e una pressione costante aiuta a mantenere l'efficienza e l'affidabilità dei sistemi automatizzati.
Macchine per Imballaggio
Le attrezzature per l'imballaggio e il riempimento si basano sulla protezione precisa e sul controllo della pressione dei componenti pneumatici. Mantenere queste condizioni aiuta a ottenere operazioni di imballaggio accurate ed efficienti, proteggendo sia i macchinari che i prodotti.
Movimentazione Materiali
Per nastri trasportatori, unità pick-and-place e vari sistemi di movimentazione, una corretta preparazione dell'aria è fondamentale. Aria pulita e regolata garantisce un funzionamento fluido di questi componenti pneumatici, riducendo i tempi di inattività e prolungando la durata delle attrezzature.
Distribuzione Aria Compressa
In ogni punto di utilizzo, sono necessarie filtrazione e regolazione dell'aria compressa per mantenere le prestazioni e la longevità di utensili e attrezzature. Un trattamento dell'aria efficace contribuisce direttamente all'efficienza operativa.
Sistemi Pneumatici Generali
Gli impianti di produzione beneficiano della rimozione dei contaminanti e del corretto controllo della pressione all'interno dei loro sistemi pneumatici. Aria pulita e regolata migliora l'affidabilità e la sicurezza dei processi pneumatici in varie applicazioni.
Macchine Tessili
Nella produzione tessile, i controlli pneumatici richiedono un'efficace filtrazione e regolazione dell'aria. Ciò consente prestazioni costanti delle macchine e aiuta a mantenere la qualità del prodotto.
Produzione Automobilistica
La preparazione dell'aria svolge un ruolo vitale negli ambienti di produzione automobilistica, tra cui cabine di verniciatura, linee di assemblaggio e attrezzature di test. Aria pulita e regolata contribuisce a condizioni operative ottimali e a un output di alta qualità.
Supporto e Servizi:
Le nostre unità FRL (Filtro Regolatore Lubrificatore Pneumatico) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo un flusso d'aria pulito, regolato e lubrificato. Per mantenere l'efficienza e l'affidabilità del vostro FRL, sono essenziali una manutenzione regolare e una corretta manipolazione.
Per il supporto tecnico, assicurarsi di avere a disposizione il numero di modello, il numero di serie e una descrizione dettagliata del problema. Queste informazioni aiuteranno a fornire un'assistenza rapida e accurata.
Durante l'installazione dell'unità FRL, verificare che la direzione del flusso d'aria corrisponda alle marcature sul prodotto. Utilizzare raccordi appropriati ed evitare di stringere eccessivamente per evitare danni. Assicurarsi che l'unità sia montata in una posizione accessibile per facilitare la manutenzione.
Controllare e sostituire regolarmente l'elemento filtrante per evitare che contaminanti entrino nel sistema pneumatico. Drenare frequentemente l'acqua accumulata e i detriti dalla tazza del filtro per mantenere un flusso d'aria libero.
Regolare il regolatore all'impostazione di pressione desiderata secondo i requisiti del sistema. Evitare di superare la pressione massima specificata per l'unità per garantire un funzionamento sicuro.
I lubrificatori devono essere riempiti con l'olio pneumatico raccomandato e controllati regolarmente per mantenere una corretta lubrificazione dei componenti a valle. Evitare di riempire eccessivamente per evitare il trascinamento di olio nel sistema.
Se si osservano rumori anomali, cali di pressione o perdite, ispezionare l'unità per verificare la presenza di danni o usura. Sostituire le parti difettose con componenti originali del produttore per garantirne la compatibilità e la sicurezza.
Per una risoluzione dei problemi dettagliata, guide di manutenzione e informazioni sui pezzi di ricambio, fare riferimento al manuale del prodotto fornito con la vostra unità FRL.
Seguendo queste linee guida si contribuirà a massimizzare le prestazioni e la durata del vostro sistema FRL pneumatico, garantendo un funzionamento fluido ed efficiente delle vostre apparecchiature pneumatiche.
Imballaggio e Spedizione:
Imballaggio del Prodotto: Il Filtro Regolatore Lubrificatore Pneumatico è imballato in modo sicuro in una scatola resistente e antiurto per garantire la protezione durante il trasporto. Ogni unità è avvolta con inserti in schiuma protettiva per prevenire danni da urti e vibrazioni. L'imballaggio include un'etichettatura chiara con specifiche del prodotto, istruzioni per la manipolazione e avvertenze di sicurezza per facilitare l'identificazione e la manipolazione sicura.
Spedizione: Il prodotto viene spedito tramite servizi di corriere affidabili con opzioni di tracciamento disponibili per garantire consegne puntuali. Tutte le spedizioni vengono gestite con cura per mantenere l'integrità del prodotto. A seconda della destinazione, le opzioni di spedizione includono servizi standard, espressi e merci. Le spedizioni internazionali sono conformi a tutte le normative doganali pertinenti e includono la documentazione necessaria per uno sdoganamento agevole.
