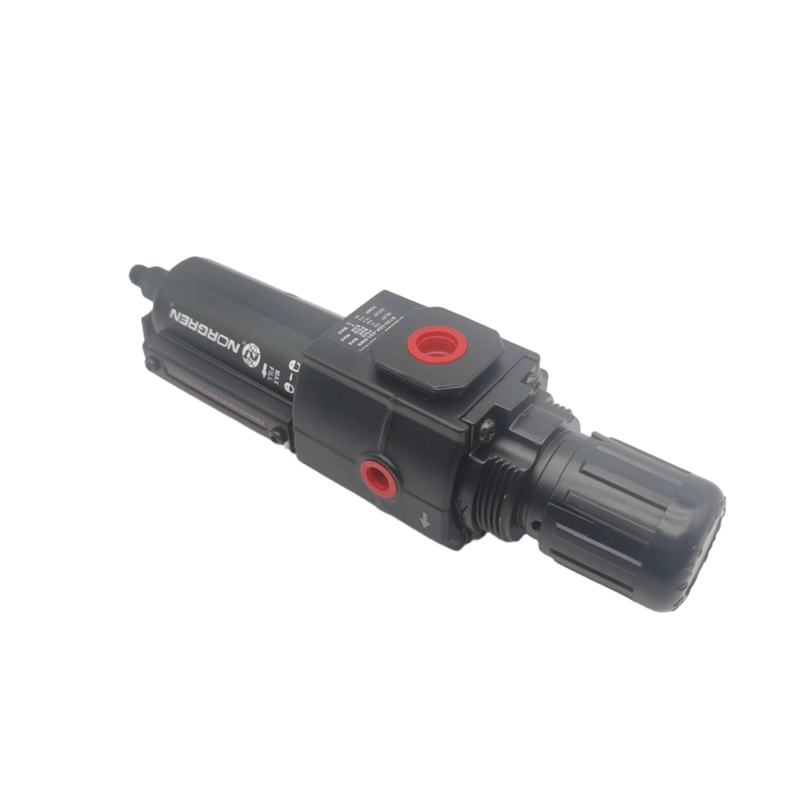

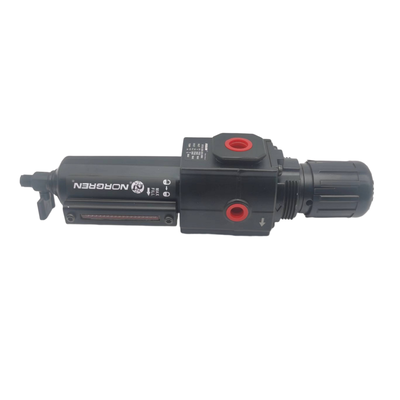

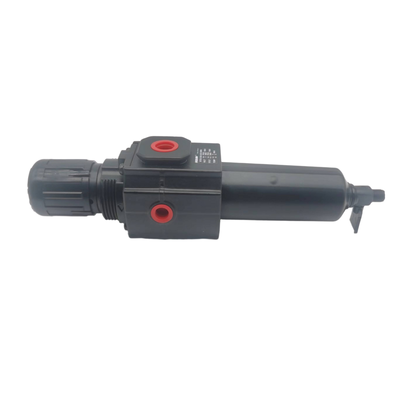

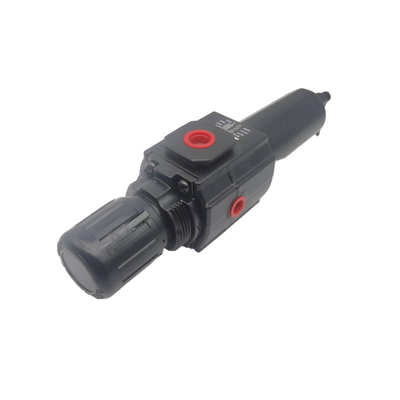

NORGREN B73G‐2GK‐QD1‐RMG B73G‐2AK‐QD1‐RMN Regulatore a filtro combinato pneumatico ad alta efficienza Separazione olio-acqua Porte di calibrazione di flusso completo Adatta a macchine tessili e circuiti di controllo pneumatico

Descrizione del prodotto:

Le serie Norgren B72G e B73G rappresentano regolatori filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon. Questi dispositivi integrati combinano le funzionalità di filtrazione e regolazione della pressione in un unico alloggiamento compatto. Rimuovono efficacemente acqua e contaminanti solidi dalle linee dell'aria compressa, garantendo al contempo un controllo preciso della pressione a valle.

Progettato pensando alla flessibilità, il sistema Excelon consente di installare queste unità sia in linea che come parte di una configurazione modulare insieme ad altri componenti Excelon. Utilizzando connessioni Quickclamp, la serie supporta una facile espansione e semplifica le procedure di manutenzione, migliorando l'efficienza complessiva del sistema.

La serie B72G è disponibile con dimensioni delle porte G1/4 e G3/8, fornendo una portata di 38 dm³/s (80 SCFM). Al contrario, la serie B73G offre una gamma più ampia di opzioni di porte—G1/4, G3/8 e G1/2—e supporta una portata maggiore di 50 dm³/s (106 SCFM). Entrambi i modelli incorporano un design a valvola bilanciata, che minimizza l'influenza delle fluttuazioni della pressione di ingresso sulla pressione di uscita, garantendo una regolazione stabile e affidabile.

Questi regolatori filtro sono dotati di elementi filtranti in polipropilene sinterizzato disponibili con gradi di 5 µm o 40 µm e offrono configurazioni di scarico sia manuali che automatiche. Tale versatilità li rende adatti a un'ampia gamma di applicazioni industriali che richiedono una preparazione precisa dell'aria e la rimozione dei contaminanti.

Le caratteristiche aggiuntive includono una manopola di regolazione a pressione per bloccare, protetta da una copertura antimanomissione, e una tazza a baionetta a sgancio rapido che semplifica le attività di manutenzione. Le porte per manometro a pieno flusso consentono il monitoraggio della pressione senza influenzare il flusso d'aria, mentre le tazze trasparenti in policarbonato offrono una visibilità a 360 gradi dei livelli di condensa. Le unità sono costruite con corpi resistenti in zinco e alluminio, che le rendono adatte ad ambienti operativi impegnativi.

Caratteristiche:

Il filtro e regolatore integrato combina la filtrazione delle particelle con la regolazione della pressione all'interno di un'unica unità compatta. Questo design aiuta a risparmiare prezioso spazio di installazione garantendo un'efficiente preparazione dell'aria.

Dotato del sistema modulare Excelon, questo prodotto supporta installazioni sia in linea che modulari. Si collega senza problemi con altri componenti di preparazione dell'aria Excelon utilizzando comode connessioni Quickclamp.

Sono disponibili due gradi di filtrazione per soddisfare diverse esigenze applicative. Gli utenti possono scegliere tra elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm per una rimozione efficace dei contaminanti.

Il design offre flessibilità attraverso opzioni di scarico manuali e automatiche. Scegliere uno scarico manuale a 1/4 di giro o una configurazione di scarico automatico in base alle preferenze di manutenzione.

Le tazze trasparenti in policarbonato offrono una visibilità a 360° dei livelli di condensa, consentendo un facile monitoraggio. La manopola di regolazione a pressione per bloccare impedisce modifiche accidentali della pressione e può essere migliorata con una copertura antimanomissione per una maggiore sicurezza.

Il design a scarico consente la riduzione della pressione a valle quando il sistema è bloccato. Inoltre, il design a valvola bilanciata minimizza l'influenza delle fluttuazioni della pressione di ingresso sulla pressione di uscita, garantendo una regolazione stabile.

Le porte per manometro da 1/8" a pieno flusso consentono il monitoraggio della pressione senza limitare il flusso d'aria. La tazza a baionetta a sgancio rapido consente una rimozione rapida e senza attrezzi per la sostituzione dell'elemento e la manutenzione.

• Elevata capacità di flusso: B72G offre 38 dm³/s (80 SCFM); B73G fornisce 50 dm³/s (106 SCFM).
• Intervallo di pressione: Pressione di uscita regolabile da 0,3 a 10 bar.
• Pressione di ingresso massima: 10 bar per tazza trasparente; 17 bar per tazza metallica.
• Temperatura operativa: -34°C a +50°C per tazze in policarbonato; -20°C a +65°C per tazze metalliche.

Parametri tecnici:

Applicazioni:

Supporto e servizi:

Le nostre unità di filtro, regolatore e lubrificatore pneumatici (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo un'alimentazione d'aria pulita, regolata e lubrificata. Per il supporto tecnico, assicurati di avere a portata di mano il numero di modello e le specifiche della tua unità FRL quando cerchi assistenza.

Installazione: Una corretta installazione è fondamentale per il funzionamento efficace della tua unità FRL. Assicurati che l'unità sia installata nell'orientamento corretto secondo la direzione del flusso indicata sul dispositivo. Utilizzare raccordi appropriati ed evitare di stringere eccessivamente per evitare danni.

Manutenzione: La manutenzione regolare dei componenti del filtro, del regolatore e del lubrificatore è necessaria per mantenere l'efficienza del sistema. Sostituire periodicamente gli elementi filtranti per evitare intasamenti, controllare e regolare le impostazioni di pressione del regolatore secondo necessità e rabboccare il lubrificatore con il lubrificante raccomandato per garantire una corretta lubrificazione delle attrezzature a valle.

Risoluzione dei problemi: Problemi comuni come cali di pressione, perdite d'aria o lubrificazione insufficiente possono spesso essere risolti ispezionando blocchi, perdite o bassi livelli di lubrificante. Verificare che tutti i collegamenti siano sicuri e che l'unità sia priva di sporco e detriti.

Sicurezza: Depressurizzare sempre il sistema prima di eseguire qualsiasi manutenzione o regolazione sull'unità FRL. Utilizzare i dispositivi di protezione individuale necessari per prevenire lesioni.

Per documentazione tecnica dettagliata, pezzi di ricambio e manuali di servizio, fare riferimento alla letteratura del prodotto fornita con la propria unità FRL o visitare il nostro sito Web ufficiale.
