Descrizione del prodotto:

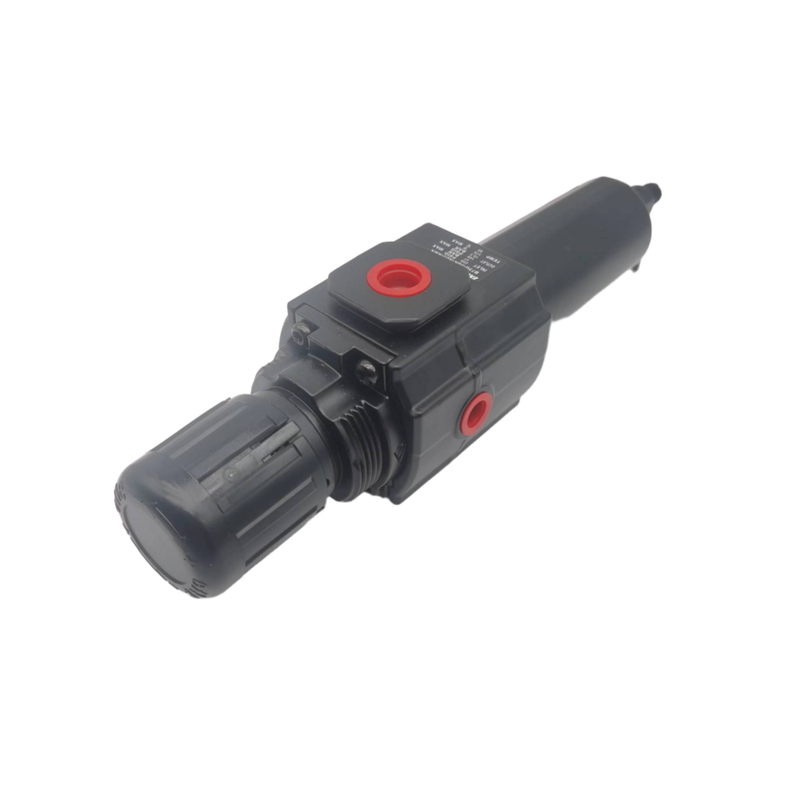

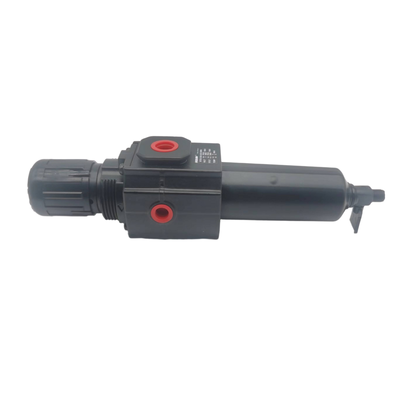

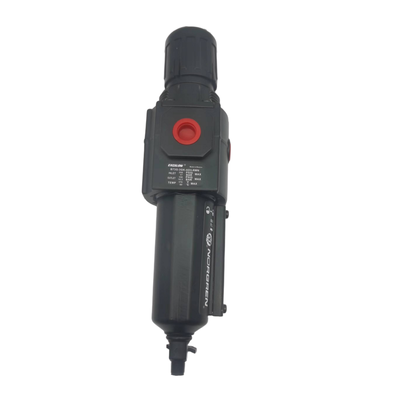

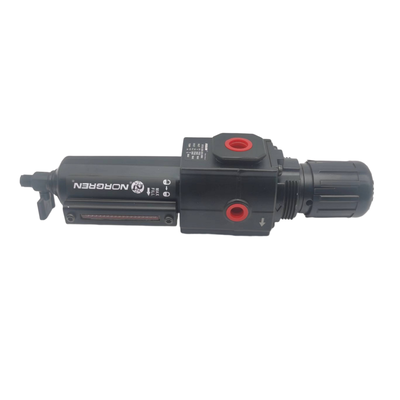

Le serie Norgren B72G e B73G rappresentano regolatori filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon. Questi dispositivi integrati combinano filtrazione e regolazione della pressione in un'unica unità compatta, eliminando efficacemente acqua e contaminanti solidi dalle linee dell'aria compressa e garantendo un controllo accurato della pressione a valle. L'innovativo design Excelon supporta l'installazione in linea o modulare insieme ad altri componenti Excelon, utilizzando connessioni Quickclamp per facilitare l'espansione del sistema e la semplificazione della manutenzione.
La serie B72G è offerta con dimensioni delle porte G1/4 e G3/8 e supporta una portata fino a 38 dm³/s (80 SCFM). Al contrario, la serie B73G include opzioni di porte G1/4, G3/8 e G1/2, offrendo una maggiore capacità di flusso di 50 dm³/s (106 SCFM). Entrambe le serie incorporano un design a valvola bilanciata che riduce l'impatto delle fluttuazioni della pressione di ingresso sulla pressione di uscita, fornendo così una regolazione stabile e affidabile. Inoltre, queste unità sono dotate di elementi filtranti in polipropilene sinterizzato disponibili con gradi di 5 µm o 40 µm e offrono opzioni di scarico sia manuali che automatiche, consentendo versatilità per soddisfare un'ampia gamma di requisiti industriali.
Progettate pensando alla comodità dell'utente, le unità sono dotate di una manopola di regolazione push-to-lock protetta da una copertura antimanomissione. La manutenzione è semplificata da una tazza a baionetta a sgancio rapido, mentre le porte del manometro a pieno flusso consentono il monitoraggio continuo della pressione senza limitare il flusso d'aria. Le tazze trasparenti in policarbonato offrono una visibilità a 360 gradi per monitorare facilmente i livelli di condensa. Costruite con corpi in zinco o alluminio, questi regolatori filtro garantiscono un funzionamento duraturo anche negli ambienti più difficili.
Caratteristiche:
Panoramica integrata filtro e regolatore
Il filtro e regolatore integrato combina la filtrazione delle particelle con la regolazione della pressione in un'unica unità compatta. Questo design aiuta a risparmiare prezioso spazio di installazione garantendo un trattamento efficiente dell'aria.
Dotato del sistema modulare Excelon, questo prodotto supporta sia l'installazione in linea che modulare. Gli utenti possono collegarlo facilmente ad altre apparecchiature di preparazione dell'aria Excelon utilizzando le comode connessioni Quickclamp.
Opzioni di filtrazione
Il filtro è disponibile in due gradi: elementi in polipropilene sinterizzato da 5 µm e 40 µm. Entrambe le opzioni forniscono una rimozione efficace dei contaminanti per proteggere le apparecchiature a valle.
Caratteristiche di scarico e tazza
Per la gestione della condensa, ci sono opzioni per uno scarico manuale a 1/4 di giro o una configurazione di scarico automatico. Le tazze trasparenti in policarbonato offrono una visibilità a 360 gradi, rendendo facile monitorare i livelli di condensa a colpo d'occhio.
Regolazione e regolazione della pressione
L'unità è dotata di una manopola di regolazione push-to-lock che impedisce modifiche accidentali alle impostazioni di pressione. Per una maggiore sicurezza, è disponibile anche una copertura antimanomissione. Il design a scarico consente la riduzione della pressione a valle quando il sistema è bloccato.
Un design a valvola bilanciata minimizza l'impatto delle fluttuazioni della pressione di ingresso, garantendo una regolazione stabile della pressione di uscita per prestazioni costanti.
Caratteristiche aggiuntive
Le porte del manometro da 1/8" a pieno flusso consentono il monitoraggio della pressione senza limitare il flusso d'aria. La manutenzione è semplificata da una tazza a baionetta a sgancio rapido che consente una rapida rimozione della tazza per la sostituzione dell'elemento senza richiedere attrezzi.
L'unità offre un'elevata capacità di flusso, con i modelli B72G e B73G che supportano rispettivamente 38 dm³/s (80 SCFM) e 50 dm³/s (106 SCFM).
Specifiche operative
La pressione di uscita può essere regolata su un ampio intervallo da 0,3 a 10 bar. Le pressioni di ingresso massime variano a seconda del materiale della tazza: fino a 10 bar per tazze trasparenti e 17 bar per tazze metalliche.
Gli intervalli di temperatura operativa dipendono anche dal tipo di tazza, con tazze in policarbonato classificate da -34°C a +50°C e tazze metalliche da -20°C a +65°C.
Parametri tecnici:
| Materiale del corpo |
Zinco / Alluminio, Lega di Zinco |
| Regolazione pressione di uscita |
0.3–10 Bar |
| Tipi di scarico |
Manuale, Automatico, Semiautomatico |
| Materiale elemento filtrante |
Polipropilene sinterizzato |
| Media |
Aria compressa |
| Dimensioni delle porte |
G1/4, G3/8, G1/2 |
Applicazioni:
Automazione industriale
Fornire aria pulita e regolata è essenziale per le prestazioni ottimali di attuatori pneumatici, valvole e cilindri nei sistemi di automazione industriale. Garantire che l'alimentazione dell'aria soddisfi rigorosi standard di qualità aiuta a mantenere l'affidabilità e l'efficienza del sistema.
Macchine per imballaggio
Nelle attrezzature per imballaggio e riempimento, la protezione dei componenti pneumatici e il controllo della pressione sono fondamentali. Una corretta gestione dell'alimentazione dell'aria salvaguarda il funzionamento delle macchine e migliora la produttività complessiva.
Movimentazione materiali
La preparazione dell'aria svolge un ruolo vitale nelle applicazioni di movimentazione materiali, inclusi nastri trasportatori, unità pick-and-place e vari sistemi di movimentazione. Aria pulita e ben regolata garantisce un funzionamento regolare e riduce i tempi di inattività.
Distribuzione aria compressa
Filtrazione e regolazione al punto di utilizzo sono necessarie per utensili e attrezzature alimentati ad aria compressa. Questo approccio aiuta a eliminare i contaminanti e a mantenere livelli di pressione costanti.
Sistemi pneumatici generali
Per gli impianti di produzione che utilizzano sistemi pneumatici, la rimozione dei contaminanti e il controllo della pressione sono fondamentali per operazioni affidabili ed efficienti.
Macchine tessili
I controlli pneumatici nella produzione tessile richiedono un'efficace filtrazione dell'aria e una regolazione della pressione per garantire la qualità e la precisione delle prestazioni delle macchine.
Produzione automobilistica
Negli ambienti di produzione automobilistica come cabine di verniciatura, linee di assemblaggio e attrezzature di test, una corretta preparazione dell'aria è fondamentale per mantenere elevati standard e eccellenza operativa.
Supporto e servizi:
Le nostre unità di lubrificatori con regolatore filtro pneumatico (FRL) sono progettate per garantire le prestazioni ottimali e la longevità dei vostri sistemi pneumatici fornendo un'alimentazione d'aria pulita, regolata e lubrificata. Per il supporto tecnico, si prega di fare riferimento al manuale del prodotto per le linee guida di installazione, le procedure di manutenzione e i suggerimenti per la risoluzione dei problemi.
La manutenzione regolare dell'unità FRL include il controllo e lo scarico della tazza del filtro per rimuovere i contaminanti accumulati, la verifica delle corrette impostazioni di pressione e la garanzia di livelli di lubrificazione adeguati. La sostituzione degli elementi filtranti e dell'olio del lubrificatore deve essere eseguita come specificato nel programma di manutenzione per prevenire guasti del sistema.
Se si riscontrano problemi con l'unità FRL, assicurarsi che l'alimentazione dell'aria rientri nell'intervallo di pressione raccomandato, che l'elemento filtrante non sia ostruito e che il lubrificatore contenga il tipo e la quantità di olio appropriati. Per la risoluzione avanzata dei problemi, consultare la documentazione tecnica dettagliata fornita con il prodotto.
Offriamo inoltre servizi completi tra cui assistenza all'installazione, diagnostica del sistema e programmi di manutenzione preventiva per aiutare a massimizzare l'efficienza e l'affidabilità delle vostre apparecchiature pneumatiche. Il nostro team tecnico è attrezzato per supportare configurazioni personalizzate e integrazione con sistemi esistenti.
Per pezzi di ricambio e accessori compatibili con il vostro lubrificatore con regolatore filtro pneumatico, si prega di fare riferimento all'elenco dei pezzi nella documentazione del prodotto per garantire la corretta selezione e adattamento. L'utilizzo di parti originali aiuta a mantenere prestazioni ottimali e standard di sicurezza.
Per migliorare le prestazioni del sistema, considerare la calibrazione periodica del regolatore di pressione e l'ispezione dell'uscita del lubrificatore per soddisfare i requisiti dell'applicazione. La corretta selezione e configurazione dell'unità FRL sono fondamentali per mantenere la qualità dell'aria e proteggere i componenti a valle.
Imballaggio e spedizione:
Imballaggio del prodotto: Il lubrificatore con regolatore filtro pneumatico è imballato in modo sicuro in una robusta scatola resistente agli urti per garantire la protezione durante il trasporto. All'interno, l'unità è ammortizzata con inserti in schiuma per evitare movimenti e danni. Tutti i componenti, inclusi raccordi e manuali, sono ordinatamente organizzati e sigillati in sacchetti di plastica per mantenere pulizia e integrità. L'imballaggio è etichettato con i dettagli del prodotto, le istruzioni di manipolazione e il codice a barre per una facile identificazione.
Spedizione: Il prodotto viene spedito utilizzando servizi di corriere affidabili con opzioni di consegna standard o espressa. Ogni pacco viene accuratamente ispezionato prima della spedizione per garantirne la qualità e la completezza. Le informazioni di tracciamento vengono fornite al cliente al momento della spedizione per il monitoraggio in tempo reale. Per ordini all'ingrosso, i prodotti vengono pallettizzati e avvolti con pellicola termoretraibile per migliorarne la stabilità e facilitare la movimentazione sicura durante il trasporto.
