Descrizione Prodotto:

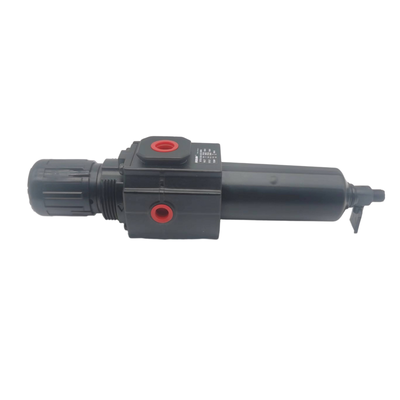

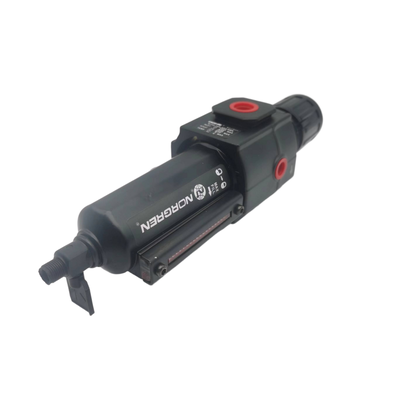

La serie Norgren B72G e B73G rappresenta regolatori filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon. Queste unità integrate combinano le funzioni di filtrazione e regolazione della pressione in un unico alloggiamento compatto. Rimuovono efficacemente acqua e particelle solide dalle linee dell'aria compressa, mantenendo un controllo preciso della pressione a valle.
Progettato pensando alla versatilità, il sistema Excelon consente l'installazione in linea o modulare insieme ad altri componenti Excelon. Le connessioni Quickclamp semplificano l'espansione del sistema e la manutenzione, offrendo un processo di integrazione efficiente e facile da usare.
La serie B72G è offerta con dimensioni delle porte G1/4 e G3/8, fornendo una portata di 38 dm³/s (80 SCFM). Nel frattempo, la serie B73G supporta opzioni di porte G1/4, G3/8 e G1/2, offrendo una portata aumentata di 50 dm³/s (106 SCFM). Entune linee di prodotto incorporano un design a valvola bilanciata che riduce l'impatto delle fluttuazioni di pressione in ingresso sulla pressione in uscita, garantendo una regolazione stabile e affidabile.
Queste unità sono disponibili con elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm e offrono configurazioni con scarichi manuali o automatici. Questa flessibilità le rende adatte per un'ampia gamma di applicazioni industriali.
Le caratteristiche principali includono una manopola di regolazione a pressione protetta da un coperchio antimanomissione, una vaschetta a sgancio rapido in stile baionetta per una manutenzione semplificata e porte per manometro a pieno flusso che consentono il monitoraggio della pressione senza ostacolare il flusso d'aria. Le vaschette trasparenti in policarbonato forniscono una visibilità a 360 gradi dei livelli di condensa, mentre le opzioni di corpi in zinco e alluminio garantiscono durata in ambienti industriali esigenti.
Caratteristiche:
Filtro e Regolatore Integrati
Questo dispositivo combina la filtrazione delle particelle e la regolazione della pressione all'interno di un'unica unità compatta. Integrando queste funzioni, aiuta a risparmiare prezioso spazio di installazione senza compromettere le prestazioni.
Compatibilità con il Sistema Modulare Excelon
Il sistema è progettato per un'installazione flessibile, consentendo configurazioni in linea o modulari. Si collega facilmente ad altri prodotti di preparazione dell'aria Excelon tramite comode connessioni Quickclamp, migliorando la versatilità del sistema e la facilità di manutenzione.
Opzioni di Filtrazione
Sono disponibili due gradi di filtrazione per soddisfare diverse esigenze di rimozione dei contaminanti. I clienti possono scegliere tra elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm, fornendo una filtrazione efficace per varie applicazioni.
Configurazioni di Scarico
Il prodotto offre opzioni di scarico sia manuali che automatici. Gli utenti possono selezionare uno scarico manuale a 1/4 di giro o optare per una configurazione di scarico automatico in base alle loro preferenze operative.
Vaschette Trasparenti per un Facile Monitoraggio
Dotate di vaschette in policarbonato che offrono visibilità a 360°, gli utenti possono facilmente monitorare i livelli di condensa a colpo d'occhio. Questo design trasparente semplifica la manutenzione e garantisce operazioni di scarico tempestive.
Funzionalità di Regolazione Sicura
La manopola di regolazione a pressione impedisce modifiche accidentali della pressione durante il funzionamento. Inoltre, è disponibile un coperchio antimanomissione per proteggere ulteriormente le impostazioni di pressione.
Design di Regolazione della Pressione
Un design di scarico consente la riduzione della pressione a valle quando il sistema è a fondo corsa. Nel frattempo, il design a valvola bilanciata minimizza l'impatto delle variazioni di pressione in ingresso, garantendo una pressione di uscita costante per una regolazione stabile.
Flusso e Funzionalità di Installazione
Le porte per manometro a pieno flusso, dimensionate a 1/8", consentono il monitoraggio della pressione senza limitare il flusso d'aria. Il meccanismo a baionetta a sgancio rapido della vaschetta consente una rimozione rapida e senza attrezzi della vaschetta per la sostituzione dell'elemento e la manutenzione.
Specifiche di Prestazione
L'unità offre un'elevata capacità di flusso con due modelli: B72G eroga 38 dm³/s (80 SCFM), mentre B73G fornisce 50 dm³/s (106 SCFM). Supporta un ampio intervallo di pressione con pressione di uscita regolabile da 0,3 a 10 bar.
Condizioni Operative
La pressione massima in ingresso è di 10 bar per le vaschette trasparenti e 17 bar per le vaschette metalliche. Gli intervalli di temperatura operativa variano in base al materiale della vaschetta, da -34°C a +50°C per le vaschette in policarbonato e da -20°C a +65°C per le vaschette metalliche, adattandosi a diverse condizioni ambientali.
Parametri Tecnici:
| Tipi di Scarico |
Manuale, Automatico, Semiautomatico |
| Regolazione Pressione di Uscita |
0.3–10 Bar |
| Materiale Corpo |
Zinco / Alluminio, Lega di Zinco |
| Fluido |
Aria Compressa |
| Materiale Elemento Filtrante |
Polipropilene Sinterizzato |
| Dimensioni Porte |
G1/4, G3/8, G1/2 |
Applicazioni:
Automazione Industriale
Nel campo dell'automazione industriale, è fondamentale fornire un'alimentazione d'aria pulita e ben regolata ad attuatori pneumatici, valvole e cilindri. Ciò garantisce prestazioni ottimali e longevità delle apparecchiature.
Macchine per Imballaggio
Le macchine per imballaggio si basano su una protezione efficace e un controllo preciso della pressione per i componenti pneumatici utilizzati nei processi di imballaggio e riempimento. Una preparazione dell'aria affidabile migliora l'efficienza operativa e la qualità del prodotto.
Movimentazione Materiali
La preparazione dell'aria svolge un ruolo vitale nei sistemi di movimentazione dei materiali, inclusi nastri trasportatori e unità pick-and-place. Una corretta filtrazione e regolazione dell'aria compressa aiutano a mantenere un funzionamento fluido e preciso di questi dispositivi di movimentazione.
Distribuzione Aria Compressa
Al punto di utilizzo, la filtrazione e la regolazione della pressione dell'aria compressa sono essenziali per garantire le prestazioni e la longevità di vari utensili e attrezzature. Ciò previene la contaminazione e mantiene livelli di pressione costanti.
Sistemi Pneumatici Generali
Negli impianti di produzione, i sistemi pneumatici richiedono la rimozione dei contaminanti e una pressione dell'aria controllata per funzionare in modo affidabile. Una corretta preparazione dell'aria protegge le apparecchiature e supporta processi di produzione ininterrotti.
Macchine Tessili
Nella produzione tessile, la filtrazione e la regolazione dell'aria sono indispensabili per il funzionamento efficace dei controlli pneumatici. Un'aria pulita e controllata contribuisce alla qualità del prodotto e alla durata delle macchine.
Produzione Automobilistica
Gli impianti di produzione automobilistica utilizzano la preparazione dell'aria per vari processi, tra cui cabine di verniciatura, linee di assemblaggio e apparecchiature di test. Garantire un'alimentazione d'aria pulita e regolata è fondamentale per mantenere elevati standard e operazioni efficienti.
Supporto e Servizi:
Le nostre unità di Lubrificatori Filtro Regolatore Pneumatico (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo aria pulita, regolata e lubrificata. Per supporto tecnico, si prega di fare riferimento al manuale del prodotto per le istruzioni di installazione, i programmi di manutenzione e i suggerimenti per la risoluzione dei problemi.
La manutenzione regolare dell'elemento filtrante è fondamentale per prevenire la contaminazione e mantenere l'efficienza del flusso d'aria. Si raccomanda di controllare e sostituire periodicamente l'elemento filtrante in base alle condizioni operative.
Il regolatore deve essere regolato alla pressione desiderata secondo le specifiche delle vostre apparecchiature pneumatiche. Evitare di superare la pressione massima nominale per prevenire danni e garantire la sicurezza.
Il lubrificatore deve essere riempito con l'olio pneumatico appropriato e monitorato per mantenere livelli di lubrificazione adeguati, il che aiuta a ridurre l'usura e prolungare la vita dei componenti pneumatici.
Se si riscontrano problemi con l'unità FRL, come fluttuazioni di pressione, perdite d'aria o problemi di lubrificazione, consultare la sezione di risoluzione dei problemi del manuale utente. Le soluzioni comuni includono il controllo di filtri intasati, la verifica delle impostazioni del regolatore e la garanzia che il lubrificatore sia correttamente riempito e funzionante.
Per un supporto completo, inclusi pezzi di ricambio e opzioni di servizio, si prega di fare riferimento alla documentazione ufficiale del prodotto o di contattare i centri di assistenza autorizzati.
Imballaggio e Spedizione:
Imballaggio del Prodotto: Il Lubrificatore Filtro Regolatore Pneumatico è imballato in modo sicuro in una robusta scatola di cartone ondulato per garantire la protezione durante il trasporto. All'interno della scatola, l'unità è ammortizzata con inserti in schiuma per prevenire movimenti e danni. Tutti i componenti sono avvolti singolarmente in materiali antistatici e resistenti all'umidità per mantenere l'integrità del prodotto. L'imballaggio include un manuale utente, una guida all'installazione e informazioni sulla garanzia per la comodità del cliente.
Spedizione: Il prodotto viene spedito tramite servizi di corriere affidabili con opzioni di tracciamento disponibili per garantire consegne puntuali. Ogni pacco è etichettato con istruzioni di manipolazione e dettagli del prodotto per una facile identificazione. Per ordini all'ingrosso, le unità vengono pallettizzate e termoretraibili per facilitare un trasporto sicuro ed efficiente. Offriamo molteplici opzioni di spedizione per soddisfare le esigenze dei clienti, inclusi servizi di consegna espressa e standard.
