Descrizione del prodotto:

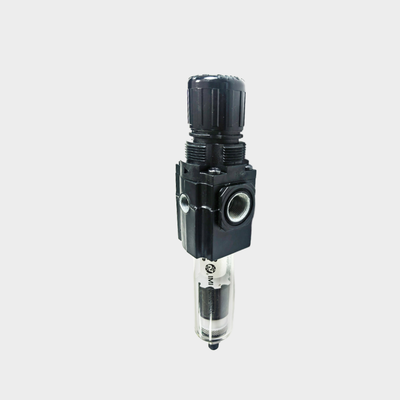

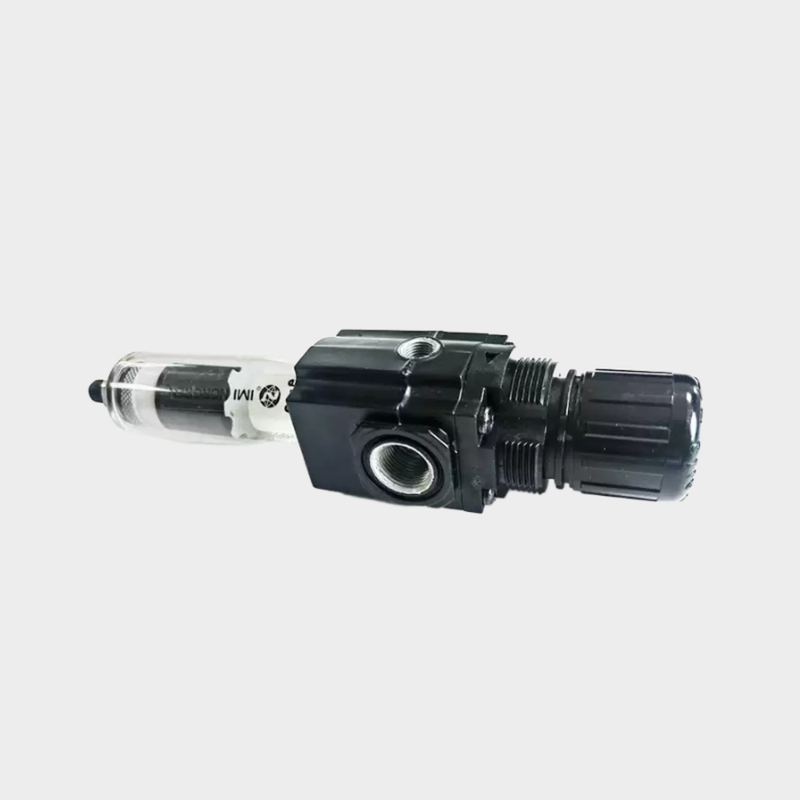

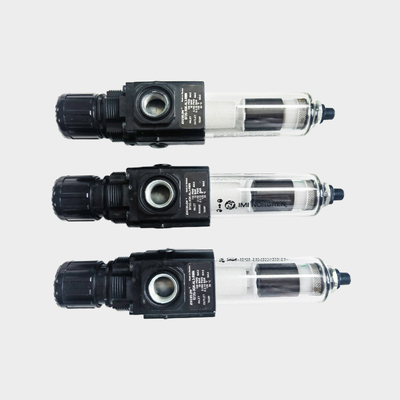

Le serie Norgren B72G e B73G rappresentano regolatori di filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon.Queste unità integrate combinano efficacemente le funzioni di filtrazione e di regolazione della pressione in un'unicaLa loro funzione consiste nel rimuovere l'acqua e le particelle solide dalle condotte di aria compressa, garantendo al contempo un controllo preciso della pressione a valle.
Progettato con la versatilità in mente, il sistema Excelon consente di installare queste unità in linea o modularmente insieme ad altri prodotti Excelon.la progettazione facilita l'espansione del sistema e semplifica la manutenzione di routine.
La serie B72G è offerta con porte G1/4 e G3/8, offrendo una capacità di flusso di 38 dm3/s (80 SCFM).e G1/2 e supporta una portata superiore di 50 dm3/s (106 SCFM)Entrambe le serie sono dotate di un meccanismo di valvola bilanciata che riduce l'impatto delle fluttuazioni della pressione di entrata sulla pressione di uscita, garantendo prestazioni di regolazione coerenti.
Queste unità sono dotate di elementi filtranti in polipropilene sinterizzato, disponibili in gradi di 5 μm o 40 μm.miglioramento della flessibilità per adattarsi a una vasta gamma di applicazioni industriali.
Altre caratteristiche includono una manopola di regolazione push-to-lock protetta da un coperchio resistente alle manomissioni, una scodella a baionetta a rilascio rapido che semplifica i compiti di manutenzione,e porte di calibro completo che consentono il monitoraggio della pressione senza ostacolare il flusso d'ariaLe ciotole trasparenti in policarbonato offrono una visibilità a 360 gradi dei livelli di condensato, mentre le opzioni per i corpi in zinco o alluminio garantiscono una robusta durata in ambienti difficili.
Caratteristiche:
Filtro e regolatore integrati
Questa unità combina la filtrazione dei particolati e la regolazione della pressione in un unico dispositivo compatto, che contribuisce a risparmiare prezioso spazio di installazione.La sua progettazione integrata semplifica i processi di preparazione dell'aria in modo efficiente.
Sistema modulare Excelon
Il sistema supporta installazioni sia in linea che modulari insieme ad altri prodotti di preparazione dell'aria Excelon.
Opzioni di filtrazione
Esistono due tipi di filtrazione disponibili, con elementi filtranti in polipropilene sinterizzato di 5 o 40 μm. Questi rimuovono efficacemente i contaminanti per mantenere la purezza dell'aria.
Configurazioni del drenaggio
Gli utenti possono scegliere tra scarichi manuali con un semplice meccanismo a 1/4 di giro o impostazioni di scarico automatiche, consentendo preferenze di manutenzione su misura.
Trasparenza e controllo
Le ciotole di policarbonato trasparenti offrono una visibilità a 360 gradi dei livelli di condensato, facilitando il monitoraggio e la gestione dell'accumulo di umidità all'interno del sistema.
Regolazione e gestione della pressione
La manopola di regolazione è dotata di un design push-to-lock per evitare cambiamenti di pressione involontari.
La sua progettazione di sollievo aiuta a ridurre la pressione a valle in modo sicuro quando il sistema è in un vicolo cieco,mentre la valvola bilanciata riduce al minimo gli effetti delle fluttuazioni della pressione di ingresso per fornire una regolazione della pressione stabile.
Altre caratteristiche
Le porte di calibro 1/8" a pieno flusso consentono il monitoraggio della pressione senza ostacolare il flusso d'aria.Il design della scodella a baionetta a rilascio rapido consente una rimozione rapida e senza utensili della scodella per la sostituzione e la manutenzione degli elementi.
Specifiche di prestazione
Il dispositivo vanta elevate capacità di flusso, con il modello B72G che fornisce 38 dm3/s (80 SCFM) e il modello B73G che offre 50 dm3/s (106 SCFM).
Le pressioni nominali massime di ingresso sono di 10 bar per i modelli con ciotole trasparenti e di 17 bar per quelli con ciotole metalliche.e da -20°C a +65°C per le ciotole metalliche.
Parametri tecnici:
| Mediatiche |
Aria compressa |
| Materiale del corpo |
Zinc / alluminio, lega di zinco |
| Dimensioni delle porte |
G1/4, G3/8, G1/2 |
| Tipi di scarico |
Manuale, automatico, semiautomatico |
| Materiale dell'elemento filtro |
Polipropilene sinterizzato |
| Regolazione della pressione di uscita |
0.3 ¢10 bar |
Applicazioni:
Automazione industriale
Garantire un approvvigionamento di aria pulito e regolato è essenziale per le prestazioni ottimali degli attuatori pneumatici, delle valvole e dei cilindri utilizzati nei sistemi di automazione industriale.
Macchine per imballaggio
I componenti pneumatici delle apparecchiature di imballaggio e di riempimento richiedono una protezione affidabile e un preciso controllo della pressione per mantenere l'efficienza e la sicurezza durante il funzionamento.
Manipolazione dei materiali
La corretta preparazione dell'aria svolge un ruolo cruciale nel funzionamento dei trasportatori, delle unità di pick-and-place e dei vari sistemi di movimentazione, consentendo un movimento regolare e preciso del materiale.
Distribuzione dell'aria compressa
Al punto di utilizzo, la filtrazione e la regolazione dell'aria compressa assicurano che gli strumenti e le attrezzature ricevano un approvvigionamento di aria pulito e stabile per prestazioni costanti.
Sistemi pneumatici generali
L'eliminazione dei contaminanti e il controllo della pressione sono fondamentali per il funzionamento efficiente dei sistemi pneumatici all'interno degli impianti di produzione e per evitare il tempo di fermo.
Macchine e apparecchi tessili
Nella produzione tessile, la filtrazione e la regolazione dell'aria sono fondamentali per mantenere l'efficacia dei controlli pneumatici, che contribuiscono alla qualità del prodotto e all'affidabilità del processo.
Industria automobilistica
La preparazione dell'aria è un fattore critico negli ambienti di produzione automobilistica, in particolare nei laboratori di verniciatura, nelle linee di assemblaggio e nelle attrezzature di prova, per garantire risultati ottimali e longevità delle attrezzature.
Supporto e servizi:
Le nostre unità lubrificanti a regolatore di filtro pneumatico (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo un flusso d'aria pulito, regolato e lubrificato.Per mantenere l'efficienza e l'affidabilità dell'unità FRL, la manutenzione regolare e la corretta manipolazione sono essenziali.
Prima dell'installazione, assicurarsi che l'approvvigionamento d'aria sia pulito e privo di contaminanti.
Durante l'installazione, verificare che l'unità sia montata nel giusto orientamento, come specificato nel manuale del prodotto, e verificare che tutti i collegamenti siano ben sigillati per evitare perdite d'aria.
Per la manutenzione di routine, ispezionare e pulire regolarmente l'elemento filtrante per evitare che si intaschi.Per evitare la corrosione e garantire un flusso d'aria pulito, scaricare frequentemente l'acqua o i contaminanti accumulati dalla scodella del filtro.
Il regolatore deve essere controllato periodicamente per accertare le impostazioni di pressione.Regolare la pressione in base ai requisiti del sistema e monitorare eventuali fluttuazioni di pressione che potrebbero indicare un problema.
Il lubrificante deve essere riempito con l'olio pneumatico raccomandato per mantenere una corretta lubrificazione dei componenti a valle.
Se si verificano problemi come perdite d'aria, instabilità della pressione o riduzione del flusso d'aria, consultare la sezione di risoluzione dei problemi del manuale del prodotto.o installazione impropria.
Per supporto tecnico avanzato, ricambi o procedure di manutenzione dettagliate, consultare la documentazione ufficiale del prodotto o contattare il distributore autorizzato.
Una cura adeguata e una manutenzione tempestiva del lubrificante del regolatore del filtro pneumatico assicureranno una durata di vita prolungata e un funzionamento affidabile del sistema pneumatico.
