Descrizione del prodotto:

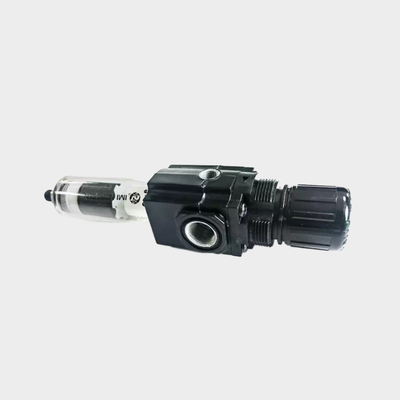

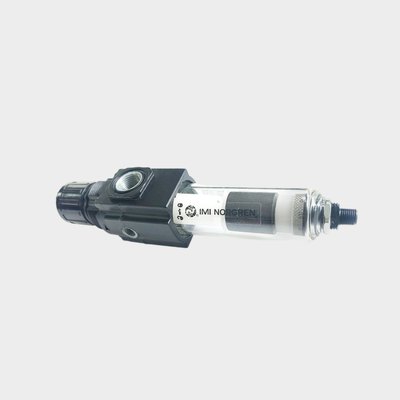

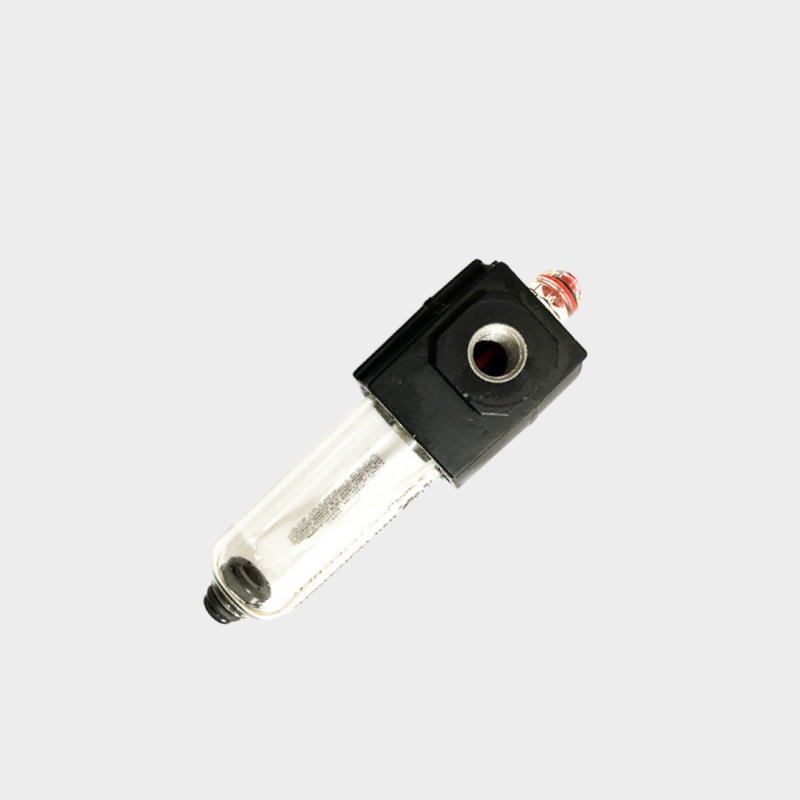

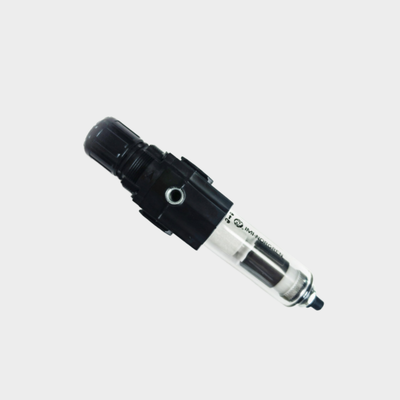

Le serie Norgren B72G e B73G rappresentano regolatori filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon. Questi dispositivi integrati combinano le funzionalità di filtrazione e regolazione della pressione in un'unica unità compatta. Rimuovono efficacemente acqua e contaminanti solidi dalle linee dell'aria compressa, garantendo al contempo un controllo preciso della pressione a valle.
Progettato pensando alla versatilità, il sistema Excelon supporta installazioni sia in linea che modulari. L'uso di connessioni Quickclamp consente a queste unità di collegarsi facilmente con altri componenti Excelon, facilitando l'espansione del sistema e semplificando le procedure di manutenzione.
La serie B72G è dotata di opzioni di porta G1/4 e G3/8 e fornisce una portata di 38 dm³/s (80 SCFM). Al contrario, la serie B73G offre una più ampia selezione di porte, tra cui G1/4, G3/8 e G1/2, oltre a una capacità di portata superiore di 50 dm³/s (106 SCFM). Entrambe le serie incorporano un design a valvola bilanciata che minimizza l'impatto delle fluttuazioni della pressione di ingresso sulla pressione di uscita, fornendo così una regolazione stabile e affidabile.
Questi regolatori filtro sono disponibili con elementi filtranti in polipropilene sinterizzato con grado di filtrazione di 5 µm o 40 µm e sono dotati di opzioni di scarico manuale o automatico. Questa gamma di configurazioni garantisce adattabilità per soddisfare diverse esigenze industriali.
Le caratteristiche aggiuntive includono una manopola di regolazione a pressione con blocco di sicurezza protetta da un coperchio antimanomissione e una tazza a baionetta a sgancio rapido che semplifica le attività di manutenzione. Le porte per manometro a pieno flusso sono integrate per consentire il monitoraggio della pressione senza limitare il flusso d'aria. Le tazze trasparenti in policarbonato offrono una visibilità a 360° dei livelli di condensa, mentre le robuste costruzioni del corpo in zinco e alluminio garantiscono durata anche in ambienti operativi difficili.
Caratteristiche:
Filtro e Regolatore Integrati
Questa unità compatta combina filtrazione delle particelle e regolazione della pressione, risparmiando efficacemente prezioso spazio di installazione.
Sistema Modulare Excelon
Il sistema supporta installazioni sia in linea che modulari insieme ad altri prodotti di preparazione dell'aria Excelon, utilizzando connessioni Quickclamp per una facile configurazione.
Opzioni di Filtrazione
Disponibile con due gradi di filtrazione, l'unità può essere dotata di elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm per rimuovere efficacemente i contaminanti.
Configurazioni di Scarico
Gli utenti possono scegliere tra uno scarico manuale a 1/4 di giro o uno scarico automatico, offrendo flessibilità in base alle preferenze di manutenzione.
Tazze Trasparenti in Policarbonato
Le tazze offrono una visibilità a 360° dei livelli di condensa, consentendo un monitoraggio facile e continuo.
Regolazione e Caratteristiche di Progettazione
Una manopola di regolazione a pressione con blocco di sicurezza impedisce modifiche accidentali della pressione e un coperchio antimanomissione opzionale aumenta la sicurezza. Il design a scarico consente la riduzione della pressione a valle quando il sistema è bloccato, mentre il design a valvola bilanciata minimizza l'impatto delle variazioni della pressione di ingresso per mantenere una pressione di uscita stabile.
Porte per Manometro e Manutenzione
Le porte per manometro da 1/8 di pollice a pieno flusso consentono un monitoraggio accurato della pressione senza limitare il flusso d'aria. La tazza a baionetta a sgancio rapido facilita la rapida rimozione per la sostituzione dell'elemento e la manutenzione, eliminando la necessità di attrezzi.
Specifiche di Prestazione
L'unità offre elevate capacità di portata con il modello B72G che supporta 38 dm³/s (80 SCFM) e il B73G che raggiunge 50 dm³/s (106 SCFM). Presenta un ampio intervallo di regolazione della pressione da 0,3 a 10 bar di pressione di uscita e supporta pressioni di ingresso massime di 10 bar per tazze trasparenti e 17 bar per tazze metalliche.
Intervallo di Temperatura Operativa
L'unità funziona in modo efficiente in un intervallo di temperatura da -34°C a +50°C quando si utilizzano tazze in policarbonato e da -20°C a +65°C con tazze metalliche.
Parametri Tecnici:
| Regolazione Pressione di Uscita |
0.3–10 Bar |
| Dimensioni Porte |
G1/4, G3/8, G1/2 |
| Materiale Elemento Filtrante |
Polipropilene Sinterizzato |
| Materiale Corpo |
Zinco / Alluminio, Lega di Zinco |
| Fluido |
Aria Compressa |
| Tipi di Scarico |
Manuale, Automatico, Semiautomatico |
Questo Regolatore Filtro Lubrificatore Pneumatico funge da affidabile processore di sorgente d'aria a riduzione di pressione e riduttore di pressione, comunemente utilizzato nelle unità di trattamento sorgente d'aria FESTO per garantire una qualità e un controllo della pressione dell'aria compressa ottimali.
Applicazioni:
Automazione Industriale
Nel campo dell'automazione industriale, un'alimentazione d'aria pulita e regolata è essenziale per il funzionamento ottimale di attuatori pneumatici, valvole e cilindri. Garantire che l'aria sia priva di contaminanti aiuta a mantenere l'efficienza delle apparecchiature e ne prolunga la durata.
Macchine per Imballaggio
Le macchine per imballaggio si basano sulla protezione e sul controllo della pressione precisi dei componenti pneumatici. Ciò è particolarmente importante nelle attrezzature di imballaggio e riempimento per garantire prestazioni costanti e un funzionamento affidabile.
Movimentazione Materiali
La preparazione dell'aria svolge un ruolo cruciale nei sistemi di movimentazione materiali, inclusi nastri trasportatori e unità pick-and-place. Una corretta filtrazione e regolazione garantiscono il buon funzionamento di questi meccanismi di movimentazione.
Distribuzione Aria Compressa
In vari punti di utilizzo, la filtrazione e la regolazione dell'aria compressa sono vitali per alimentare efficacemente utensili e attrezzature. Questo controllo localizzato aiuta a mantenere la qualità dell'aria e la pressione ai requisiti precisi delle diverse applicazioni.
Sistemi Pneumatici Generali
Negli impianti di produzione, i sistemi pneumatici generali beneficiano della rimozione dei contaminanti dell'aria e di una precisa regolazione della pressione. Ciò porta a una maggiore affidabilità e a una riduzione dei tempi di inattività delle macchine.
Macchine Tessili
La produzione tessile utilizza controlli pneumatici che richiedono un'alimentazione d'aria pulita e regolata. Una corretta filtrazione dell'aria e un controllo della pressione consentono un funzionamento efficiente delle macchine tessili.
Produzione Automobilistica
La preparazione dell'aria è fondamentale negli ambienti di produzione automobilistica, in particolare nelle cabine di verniciatura, nelle linee di assemblaggio e nelle attrezzature di test. Mantenere una qualità e una pressione dell'aria appropriate garantisce una produzione di alta qualità e risultati coerenti.
Supporto e Servizi:
Le nostre unità Regolatore Filtro Lubrificatore Pneumatico sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici. Per il supporto tecnico, consultare il manuale del prodotto per le linee guida di installazione, le procedure di manutenzione e i suggerimenti per la risoluzione dei problemi.
La manutenzione regolare include il controllo e lo scarico della tazza del filtro per rimuovere umidità e contaminanti accumulati, la regolazione del regolatore per mantenere la pressione desiderata e la garanzia che il lubrificatore sia riempito correttamente con il tipo di olio raccomandato. Evitare di utilizzare lubrificanti incompatibili per evitare danni ai componenti interni.
In caso di problemi come fluttuazioni di pressione, perdite d'aria o lubrificazione inadeguata, ispezionare l'unità per ostruzioni, guarnizioni usurate o parti danneggiate. I componenti di ricambio sono disponibili per ripristinare la piena funzionalità.
Per una durata ottimale, utilizzare l'unità entro gli intervalli di pressione e temperatura specificati e assicurarsi che tutti i collegamenti siano sicuri. Le unità di dimensioni adeguate devono essere selezionate in base ai requisiti di portata del vostro sistema.
Il nostro team di supporto tecnico è disponibile per assistere nella selezione del prodotto, nei consigli di installazione e nella risoluzione dei problemi per aiutarvi a ottenere un funzionamento affidabile ed efficiente del sistema pneumatico.
Imballaggio e Spedizione:
Imballaggio del Prodotto: Il Regolatore Filtro Lubrificatore Pneumatico è imballato in modo sicuro in una scatola robusta e protettiva progettata per prevenire danni durante il trasporto. Ogni unità è avvolta in schiuma antistatica e sigillata in un sacchetto di plastica per proteggerla da polvere e umidità. L'imballaggio include un'etichettatura chiara con le specifiche del prodotto, le istruzioni per la manipolazione e un manuale utente per garantire un'installazione sicura e semplice.
Spedizione: Offriamo opzioni di spedizione affidabili per consegnare il Regolatore Filtro Lubrificatore Pneumatico in modo tempestivo e sicuro presso la vostra sede. I prodotti vengono spediti tramite corrieri fidati con tracciabilità disponibile per tutti gli ordini. La spedizione standard include un imballaggio protettivo per resistere alla manipolazione e alle condizioni ambientali. Sono disponibili anche opzioni di spedizione rapida per esigenze urgenti. La spedizione internazionale è supportata con la documentazione doganale necessaria fornita.
