Descrizione del prodotto:

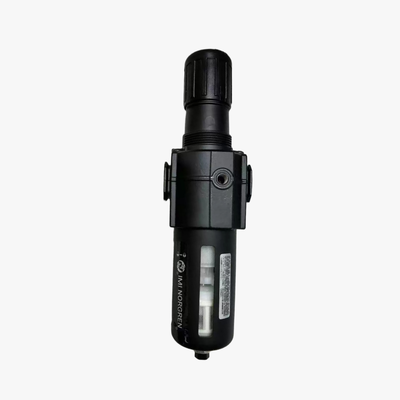

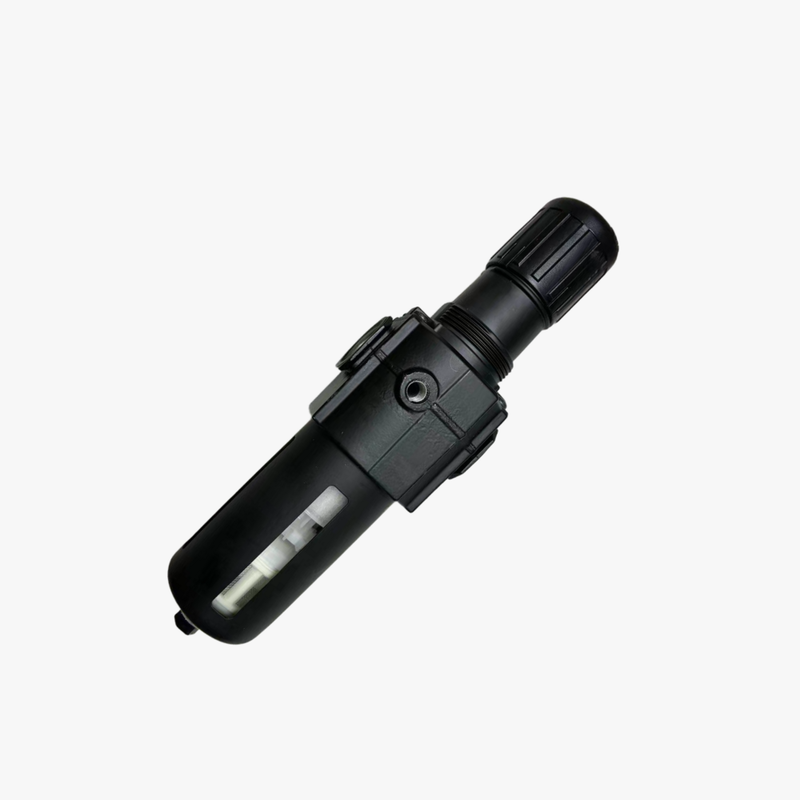

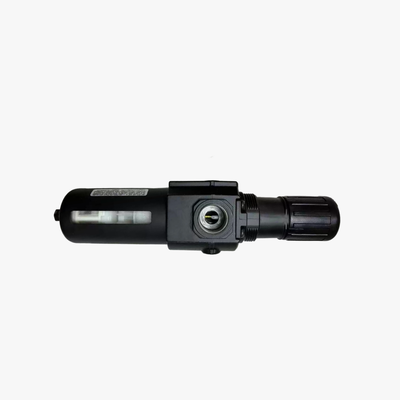

La serie Norgren B74G rappresenta una gamma ad alte prestazioni di regolatori filtranti all'interno del sistema modulare di preparazione dell'aria Excelon. Queste unità sono progettate per integrare sia la filtrazione che la regolazione della pressione in un unico alloggiamento compatto. Questa combinazione rimuove efficacemente acqua e contaminanti solidi dalle linee dell'aria compressa, garantendo al contempo un controllo accurato della pressione a valle.
Grazie al design innovativo del sistema Excelon, la serie B74G può essere installata in linea o modularmente insieme ad altri componenti Excelon. L'uso di connessioni Quickclamp facilita l'espansione del sistema e semplifica le procedure di manutenzione, rendendo queste unità altamente adattabili a vari allestimenti industriali.
La serie B74G è offerta con dimensioni delle porte G1/2 e G3/4, in grado di erogare portate fino a 100 dm³/s (212 SCFM). Il suo design a valvola bilanciata aiuta a mitigare l'impatto delle fluttuazioni della pressione di ingresso sulla pressione di uscita, con conseguente prestazioni di regolazione costanti e affidabili. I clienti possono scegliere tra elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm e selezionare opzioni di scarico manuale o automatico, offrendo flessibilità su misura per diverse esigenze applicative.
Le caratteristiche aggiuntive includono una manopola di regolazione push-to-lock dotata di una copertura antimanomissione, una tazza a baionetta a sgancio rapido che semplifica le attività di manutenzione e porte manometro a pieno flusso che consentono il monitoraggio della pressione senza causare restrizioni al flusso d'aria. Le unità sono costruite con robuste tazze trasparenti in policarbonato protette da protezioni metalliche, nonché tazze in lega di alluminio adatte ad ambienti difficili. Le lenti integrate per l'indicatore di livello del liquido offrono un facile monitoraggio visivo dei livelli di condensa.
Caratteristiche:
Caratteristiche integrate di filtro e regolatore
L'unità integrata di filtro e regolatore combina la filtrazione delle particelle e la regolazione della pressione in un unico design compatto. Questa integrazione aiuta a risparmiare prezioso spazio di installazione, rendendola ideale per ambienti in cui lo spazio è limitato.
Progettato come parte del sistema modulare Excelon, questo prodotto supporta sia l'installazione in linea che modulare. Può connettersi facilmente con altri componenti di preparazione dell'aria Excelon tramite connessioni Quickclamp, migliorando la flessibilità e la facilità di assemblaggio.
Gli utenti possono scegliere tra due gradi di filtrazione: un elemento filtrante in polipropilene sinterizzato da 5 µm o da 40 µm. Queste opzioni forniscono una rimozione efficace dei contaminanti, garantendo un flusso d'aria pulito e affidabile per varie applicazioni.
Per la rimozione della condensa, l'unità offre configurazioni di scarico sia manuali che automatiche. Questa funzione consente agli utenti di selezionare l'opzione più conveniente e adatta in base alle proprie esigenze operative.
L'impostazione della pressione è fissata con una manopola di regolazione push-to-lock. Quando spinta verso l'interno, blocca l'impostazione della pressione per evitare modifiche involontarie. Inoltre, è disponibile una copertura antimanomissione per una maggiore sicurezza.
Dotato di un design di scarico, il sistema consente alla pressione a valle di ridursi in sicurezza quando il sistema è bloccato, migliorando la sicurezza operativa e le prestazioni.
Il design a valvola bilanciata minimizza l'impatto delle variazioni della pressione di ingresso sulla pressione di uscita. Ciò si traduce in una regolazione della pressione stabile e costante durante il funzionamento.

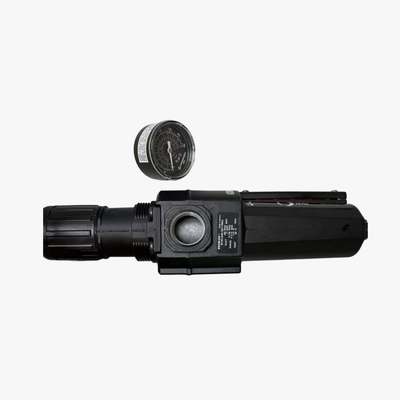

Dotate di porte manometro ISO Rc da 1/8" a pieno flusso, la pressione può essere monitorata accuratamente senza causare alcuna restrizione al flusso d'aria, garantendo prestazioni ottimali del sistema.
La tazza a baionetta a sgancio rapido consente la rimozione rapida e senza attrezzi della tazza per la sostituzione dell'elemento e la manutenzione ordinaria, riducendo i tempi di inattività e semplificando le procedure di assistenza.
Questa combinazione di filtro e regolatore supporta un'elevata capacità di flusso fino a 100 dm³/s (212 SCFM), rendendola adatta per applicazioni pneumatiche impegnative che richiedono un flusso d'aria sostanziale.
La pressione di uscita può essere regolata in un ampio intervallo da 0,3 a 10 bar, offrendo versatilità per vari requisiti operativi.
La pressione di ingresso massima raggiunge fino a 17 bar per i modelli dotati di tazze metalliche, garantendo prestazioni affidabili in condizioni di alta pressione.
La tazza trasparente in policarbonato, protetta da una robusta protezione metallica, offre una visibilità a 360° dei livelli di condensa, particolarmente utile in ambienti difficili.
In alternativa, la versione con tazza in lega di alluminio offre maggiore durata e dispone di una lente indicatore di livello del liquido prismatica per un chiaro monitoraggio della condensa.
Entrambe le opzioni di tazza funzionano in modo efficiente in un intervallo di temperatura da -34°C a +80°C, adattandosi a un'ampia varietà di condizioni ambientali.
Parametri tecnici:
| Materiale del corpo |
Lega di alluminio |
| Tipi di scarico |
Manuale, Automatico |
| Elastomeri |
Gomma cloroprene (CR), Gomma nitrile (NBR) |
| Pressione |
0.3–10 Bar |
| Serie |
B74G |
| Dimensioni delle porte |
G1/2, G3/4 |
Applicazioni:
Automazione industriale
Garantire un'alimentazione d'aria pulita e regolata è essenziale per il funzionamento efficace di attuatori pneumatici, valvole e cilindri nei sistemi di automazione industriale. Un trattamento dell'aria adeguato aiuta a mantenere le prestazioni e a prolungare la vita di questi componenti.
Macchine per imballaggio
I componenti pneumatici utilizzati nelle attrezzature di imballaggio e riempimento richiedono una protezione affidabile e un controllo preciso della pressione. Ciò garantisce un funzionamento regolare e riduce al minimo i tempi di inattività dovuti a problemi di qualità dell'aria.
Movimentazione materiali
La preparazione dell'aria svolge un ruolo cruciale nei sistemi di movimentazione materiali, inclusi nastri trasportatori e unità pick-and-place. Un'aria pulita e ben regolata garantisce precisione ed efficienza in questi processi di movimentazione automatizzati.
Distribuzione aria compressa
Al punto di utilizzo, filtrazione e regolazione della pressione sono necessarie per il corretto funzionamento di utensili e attrezzature pneumatiche. Ciò aiuta a mantenere prestazioni costanti e riduce l'usura.
Sistemi pneumatici generali
Negli impianti di produzione, la rimozione dei contaminanti e un attento controllo della pressione sono vitali per l'affidabilità generale dei sistemi pneumatici. Ciò supporta un funzionamento regolare in vari processi produttivi.
Macchine tessili
La produzione tessile si basa su controlli pneumatici che richiedono un'efficace filtrazione e regolazione dell'aria per mantenere la qualità del prodotto e la longevità delle attrezzature.
Produzione automobilistica
La preparazione dell'aria è particolarmente importante negli ambienti di produzione automobilistica come cabine di verniciatura, linee di assemblaggio e attrezzature di test, dove prestazioni pneumatiche costanti contribuiscono a un output di alta qualità.
Controllo preciso dei fluidi
Strumenti e attrezzature sensibili utilizzati nel controllo preciso dei fluidi dipendono da aria pulita e precisamente regolata per garantire un funzionamento accurato e affidabile.
Personalizzazione:
Presentiamo il regolatore lubrificatore filtro pneumatico Norgren, modello B74G-4GK-AP3-RMN, un'unità di trattamento aria FESTO di alta qualità progettata per prestazioni ottimali in vari sistemi pneumatici. Prodotto in CINA, questo riduttore di pressione è realizzato in resistente lega di alluminio, garantendo affidabilità ed efficienza durature.
Certificata secondo gli standard CE, la serie B74G offre dimensioni delle porte G1/2 e G3/4, adattandosi a diversi requisiti di installazione. L'unità presenta elastomeri in gomma cloroprene (CR) e gomma nitrile (NBR), offrendo un'eccellente tenuta e resistenza all'usura. Operando in un intervallo di pressione da 0,3 a 10 bar, questo riduttore di pressione garantisce un controllo preciso della pressione per le vostre applicazioni.
Offriamo servizi flessibili di personalizzazione del prodotto per soddisfare le vostre esigenze specifiche, comprese opzioni di imballaggio come cartone o secondo le esigenze dei clienti. Con una quantità minima d'ordine di solo 1 unità e una capacità di fornitura di 5000 pezzi al mese, garantiamo una pronta consegna entro 1-7 giorni lavorativi dal pagamento. I termini di pagamento sono convenienti e includono T/T, Western Union e Paypal.
Contattateci per negoziare i prezzi e personalizzare il vostro regolatore lubrificatore filtro pneumatico per adattarlo perfettamente alle vostre esigenze operative.
Supporto e servizi:
Le nostre unità di regolatore lubrificatore filtro pneumatico (FRL) sono progettate per garantire prestazioni ottimali e longevità dei vostri sistemi pneumatici fornendo aria pulita, regolata e lubrificata. Per il supporto tecnico, assicurarsi che la FRL sia installata secondo le linee guida del produttore, inclusi orientamento e connessione corretti all'alimentazione dell'aria.
La manutenzione regolare è essenziale per un funzionamento affidabile. Ispezionare periodicamente l'elemento filtrante e sostituirlo se intasato o sporco. Scaricare regolarmente l'umidità accumulata dalla tazza del filtro per evitare che l'acqua entri nel sistema. Regolare il regolatore per mantenere il livello di pressione desiderato e controllare il lubrificatore per assicurarsi che sia riempito con l'olio pneumatico appropriato e che eroghi la giusta quantità di lubrificazione.
In caso di problemi di prestazioni, verificare che la pressione dell'alimentazione dell'aria sia entro l'intervallo specificato e che tutte le connessioni siano sicure e prive di perdite. Se l'unità FRL presenta rumori insoliti, fluttuazioni di pressione o restrizioni del flusso d'aria, consultare la sezione di risoluzione dei problemi del manuale del prodotto per una guida dettagliata.
Per qualsiasi richiesta tecnica o supporto avanzato, sono disponibili documentazione dettagliata del prodotto e informazioni sui pezzi di ricambio per assistere nelle vostre esigenze di manutenzione e riparazione, garantendo che il vostro sistema pneumatico funzioni in modo efficiente e affidabile.
