Descrizione del prodotto:

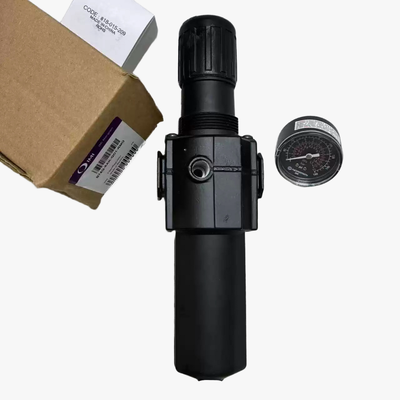

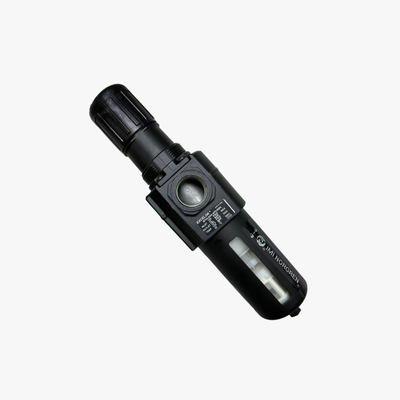

La serie Norgren B74G rappresenta una gamma di regolatori filtro ad alte prestazioni all'interno del sistema modulare di preparazione dell'aria Excelon. Queste unità integrate combinano in modo efficiente le funzioni di filtrazione e regolazione della pressione in un unico involucro compatto. Sono progettate per rimuovere acqua e contaminanti solidi dalle linee dell'aria compressa, mantenendo al contempo una pressione downstream accurata e costante.
Grazie al design Excelon, queste unità possono essere installate in linea o come parte di una configurazione modulare insieme ad altri componenti Excelon. Utilizzando connessioni Quickclamp, il sistema consente un'espansione semplice e semplifica le procedure di manutenzione.
La serie B74G è offerta con dimensioni delle porte G1/2 e G3/4, supportando una portata massima fino a 100 dm³/s (212 SCFM). Ogni unità incorpora un design a valvola bilanciata che riduce l'impatto delle fluttuazioni della pressione di ingresso sulla pressione di uscita, garantendo così una regolazione stabile e precisa. Gli elementi filtranti sono disponibili nelle varianti in polipropilene sinterizzato da 5 µm o 40 µm, e le unità sono dotate di opzioni per sistemi di scarico manuali o automatici, rendendole adatte a un'ampia gamma di applicazioni industriali.
Le caratteristiche aggiuntive includono una manopola di regolazione push-to-lock dotata di una copertura antimanomissione, nonché una tazza a baionetta a sgancio rapido che facilita la manutenzione. I dispositivi sono inoltre dotati di porte per manometro a pieno flusso, che consentono il monitoraggio della pressione senza ostacolare il flusso d'aria. Per una maggiore durata in ambienti difficili, le tazze trasparenti in policarbonato sono protette da protezioni metalliche, e le tazze in lega di alluminio sono un'alternativa disponibile. Inoltre, le lenti indicatrici del livello del liquido forniscono un comodo monitoraggio visivo dei livelli di condensa.
Caratteristiche:
Filtro e Regolatore Integrati
Questa unità combina la filtrazione delle particelle e la regolazione della pressione in un unico design compatto, risparmiando efficacemente prezioso spazio di installazione.
Sistema Modulare Excelon
Il sistema supporta opzioni di installazione sia in linea che modulari, consentendo un'integrazione senza interruzioni con altri prodotti di preparazione dell'aria Excelon tramite connessioni Quickclamp.
Opzioni di Filtrazione
Sono disponibili due gradi di filtrazione, con elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm che garantiscono un'efficiente rimozione dei contaminanti.
Configurazioni di Scarico
Gli utenti possono scegliere tra configurazioni di scarico manuale e automatico, fornendo una gestione della condensa comoda e affidabile.
Caratteristiche di Regolazione
La manopola di regolazione push-to-lock blocca saldamente l'impostazione della pressione quando viene premuta. Inoltre, è disponibile una copertura antimanomissione per una protezione aggiuntiva.
Design di Regolazione della Pressione
Dotato di un design a scarico, il sistema consente la riduzione della pressione downstream in caso di fondo di sacco. Inoltre, un design a valvola bilanciata minimizza gli effetti delle fluttuazioni della pressione di ingresso, garantendo una pressione di uscita stabile.
Manometro e Manutenzione
Le porte per manometro ISO Rc da 1/8" a pieno flusso facilitano il monitoraggio della pressione senza ostacolare il flusso d'aria. La tazza a sgancio rapido a baionetta consente una rimozione rapida e senza attrezzi per la sostituzione dell'elemento filtrante e la manutenzione.
Specifiche di Prestazione
Con un'elevata capacità di flusso che raggiunge fino a 100 dm³/s (212 SCFM), l'unità è adatta per applicazioni pneumatiche esigenti. La pressione di uscita può essere regolata in un ampio intervallo da 0,3 a 10 bar.
Durata e Materiali
La pressione massima di ingresso per le versioni con tazza metallica è fino a 17 bar. La tazza in policarbonato presenta un design trasparente per una visibilità a 360° dei livelli di condensa ed è protetta da una protezione metallica per ambienti difficili. In alternativa, un'opzione di tazza in lega di alluminio include una robusta costruzione metallica con una lente indicatrice del livello del liquido prismatica.
Temperatura Operativa
Il dispositivo è progettato per funzionare in modo affidabile in un intervallo di temperatura da -34°C a +80°C, applicabile sia ai modelli con tazza in policarbonato che in alluminio.
Parametri Tecnici:
| Serie |
B74G |
| Materiale del corpo |
Lega di alluminio |
| Dimensioni delle porte |
G1/2, G3/4 |
| Pressione |
0.3–10 Bar |
| Elastomeri |
Gomma cloroprene (CR), Gomma nitrile (NBR) |
| Tipi di scarico |
Manuale, Automatico |
Applicazioni:
Automazione Industriale: Questo settore richiede un'alimentazione d'aria pulita e ben regolata per azionare in modo efficiente attuatori pneumatici, valvole e cilindri. Garantire la qualità dell'aria e la stabilità della pressione è fondamentale per prestazioni ottimali nei processi industriali automatizzati.
Macchine per imballaggio: I componenti pneumatici nelle attrezzature per imballaggio e riempimento dipendono da una protezione affidabile e da un controllo preciso della pressione. Ciò garantisce un funzionamento costante e aiuta a mantenere l'integrità del prodotto durante l'imballaggio.
Movimentazione Materiali: La preparazione dell'aria svolge un ruolo vitale nel funzionamento di nastri trasportatori, unità pick-and-place e altri sistemi di movimentazione. Una corretta filtrazione e regolazione dell'aria compressa migliora l'affidabilità e la durata di questi sistemi.
Distribuzione Aria Compressa: Al punto di utilizzo, la filtrazione e la regolazione della pressione sono essenziali per il funzionamento efficace di utensili e attrezzature pneumatiche, fornendo aria pulita e i corretti livelli di pressione dove necessario.
Sistemi Pneumatici Generali: All'interno degli impianti di produzione, è importante rimuovere i contaminanti e mantenere una pressione controllata. Ciò migliora l'efficienza generale e la sicurezza dei sistemi pneumatici utilizzati in varie applicazioni.
Macchine Tessili: I controlli pneumatici nella produzione tessile si basano fortemente sulla filtrazione dell'aria e sulla regolazione della pressione per garantire un funzionamento regolare, riducendo i tempi di inattività e migliorando la qualità del prodotto.
Produzione Automobilistica: La preparazione dell'aria è fondamentale nelle cabine di verniciatura automobilistica, nelle linee di assemblaggio e nelle attrezzature di test. Aria pulita e regolata aiuta a mantenere elevati standard e una qualità di produzione costante.
Controllo di Fluidi di Precisione: Strumenti e attrezzature sensibili richiedono aria pulita e precisamente regolata per funzionare correttamente. Mantenere rigorosi standard di qualità dell'aria è imperativo per le applicazioni che coinvolgono il controllo di fluidi di precisione.
Personalizzazione:
Il nostro Lubrificatore Regolatore Filtro Pneumatico, modello B74G-4GK-AP3-RMN del fidato marchio Norgren, offre servizi completi di personalizzazione del prodotto per soddisfare le vostre specifiche esigenze. Prodotto in Cina e certificato CE, questa unità è progettata per servire come efficiente riduttore di pressione e affidabile unità di trattamento dell'aria FESTO.
La serie B74G presenta un robusto materiale del corpo in lega di alluminio, disponibile con dimensioni delle porte G1/2 e G3/4, garantendo la compatibilità con vari sistemi pneumatici. È possibile scegliere tra tipi di scarico manuali o automatici in base alle proprie esigenze operative. Inoltre, gli elastomeri utilizzati sono in gomma cloroprene (CR) o gomma nitrile (NBR), offrendo eccellente durata e prestazioni.
Accogliamo opzioni di imballaggio flessibili, tra cui imballaggio in cartone o soluzioni personalizzate secondo le esigenze del cliente. Con una capacità di fornitura di 5000 pezzi al mese e una quantità minima d'ordine di una sola unità, garantiamo consegne rapide entro 1-7 giorni lavorativi dal pagamento. I nostri termini di pagamento includono T/T, Western Union e Paypal per la vostra comodità.
Questo lubrificatore regolatore filtro pneumatico integra anche caratteristiche simili al filtro nebbia d'olio FESTO, garantendo un'ottimale lubrificazione ed efficienza del trattamento dell'aria. Il prezzo è negoziabile per fornire il miglior valore per il vostro investimento in un'alternativa di alta qualità all'unità di trattamento dell'aria FESTO.
Supporto e Servizi:
Le nostre unità Lubrificatore Regolatore Filtro Pneumatico (FRL) sono progettate per fornire aria pulita, regolata e lubrificata ai sistemi pneumatici, garantendo prestazioni ottimali e longevità delle vostre attrezzature. Per il supporto tecnico, assicurati di avere a portata di mano il numero del modello e le specifiche della tua unità FRL quando richiedi assistenza.
Linee guida per l'installazione: Installare l'unità FRL nella linea di alimentazione dell'aria con la direzione del flusso che segue la freccia contrassegnata sul corpo. Assicurarsi che l'unità sia montata verticalmente con le tazze verso il basso per consentire un corretto drenaggio e lubrificazione.
Manutenzione: Controllare e scaricare regolarmente la tazza del filtro per rimuovere acqua e contaminanti accumulati. Riempire il lubrificatore con l'olio raccomandato per mantenere una corretta lubrificazione dei componenti pneumatici downstream. Ispezionare periodicamente guarnizioni e connessioni per prevenire perdite.
Risoluzione dei problemi: In caso di caduta di pressione, ispezionare l'elemento filtrante per ostruzioni e sostituirlo se necessario. Una regolazione della pressione incoerente potrebbe richiedere la regolazione della manopola del regolatore o la sostituzione del diaframma interno.
Parti di ricambio: Sono disponibili parti di ricambio come elementi filtranti, guarnizioni e tazze del lubrificatore per mantenere le prestazioni della vostra unità FRL. Utilizzare solo parti autorizzate per garantire compatibilità e sicurezza.
Per manuali dettagliati, video di installazione e FAQ, si prega di fare riferimento alla documentazione del prodotto fornita con la vostra unità o visitare il nostro sito web ufficiale.
