Descrizione del prodotto:

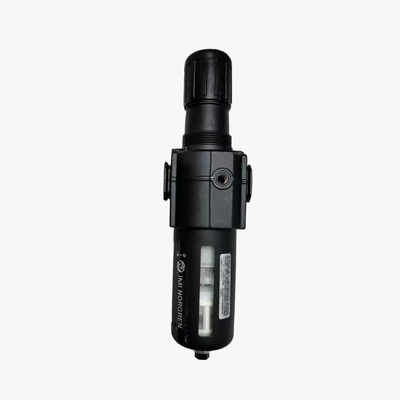

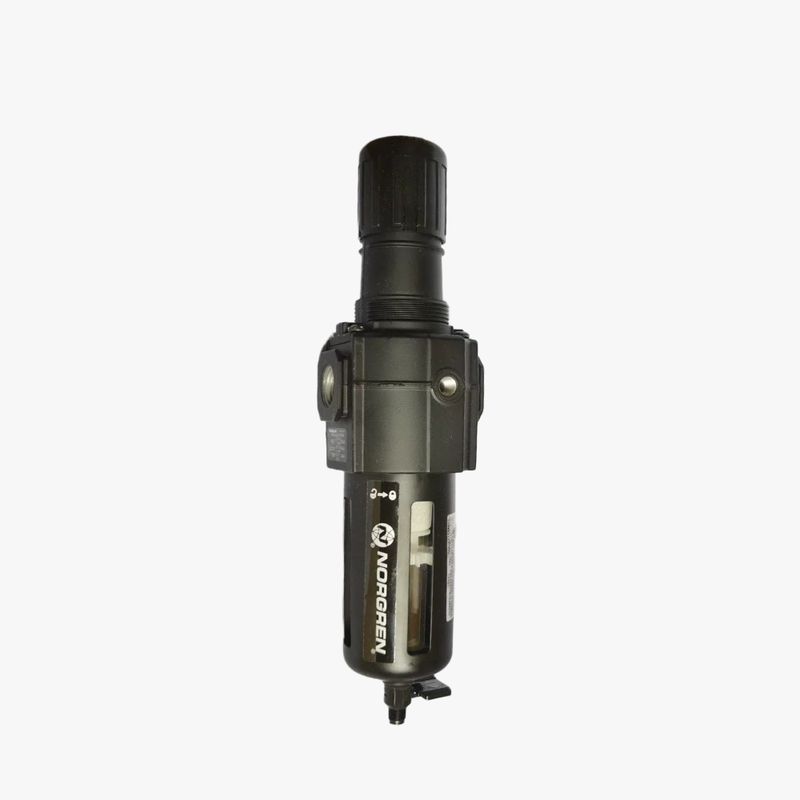

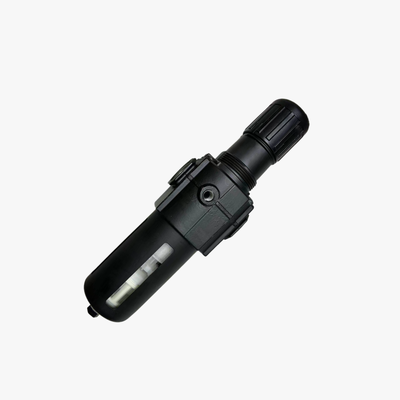

La serie Norgren B74G rappresenta regolatori filtro ad alte prestazioni che fanno parte del sistema modulare di preparazione dell'aria Excelon. Queste unità integrano filtrazione e regolazione della pressione in un unico alloggiamento compatto. Questo design rimuove efficacemente acqua e particelle solide dalle linee dell'aria compressa, garantendo al contempo un controllo preciso della pressione a valle.
Il design modulare del sistema Excelon supporta sia l'installazione in linea che quella modulare insieme ad altri prodotti Excelon tramite connessioni Quickclamp. Questa caratteristica consente una facile espansione del sistema e una facile manutenzione, migliorando l'efficienza operativa complessiva.
Disponibile nelle dimensioni delle porte G1/2 e G3/4, la serie B74G supporta portate fino a 100 dm³/s (212 SCFM). La sua costruzione a valvola bilanciata aiuta a minimizzare l'impatto delle variazioni di pressione di ingresso sulla pressione di uscita, fornendo una regolazione stabile e affidabile. Gli utenti possono scegliere tra elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm, combinati con opzioni di scarico manuale o automatico, offrendo versatilità per diverse esigenze industriali.
Manutenzione e usabilità sono state attentamente considerate nel design B74G. Le unità includono una manopola di regolazione push-to-lock dotata di una copertura antimanomissione, una tazza a baionetta a sgancio rapido per una comoda manutenzione e porte per manometro a pieno flusso che consentono il monitoraggio della pressione senza limitare il flusso d'aria. Inoltre, le tazze filtro sono disponibili sia in policarbonato trasparente con protezioni metalliche sia in resistente lega di alluminio, entrambe dotate di lenti indicatrici del livello del liquido per semplificare l'osservazione della condensa in ambienti di lavoro impegnativi.
Caratteristiche:
Panoramica integrata filtro e regolatore
L'unità integrata filtro e regolatore combina la filtrazione delle particelle e la regolazione della pressione in un unico dispositivo compatto. Questo design aiuta a risparmiare prezioso spazio di installazione riducendo il numero di componenti separati necessari.
Sistema Modulare Excelon
Il sistema modulare Excelon supporta configurazioni di installazione sia in linea che modulari. È compatibile con altri prodotti di preparazione dell'aria Excelon tramite comode connessioni Quickclamp, consentendo un assemblaggio del sistema versatile ed efficiente.
Opzioni di filtrazione
I clienti possono scegliere tra due gradi di filtrazione a seconda delle loro esigenze: elementi filtranti in polipropilene sinterizzato da 5 µm o 40 µm. Queste opzioni forniscono una rimozione efficace dei contaminanti per proteggere le apparecchiature a valle.
Configurazioni di scarico
Lo scarico è disponibile in formato manuale o automatico, offrendo flessibilità per una comoda rimozione della condensa in base ai requisiti dell'applicazione.
Caratteristiche di regolazione e controllo della pressione
L'unità è dotata di una manopola di regolazione push-to-lock che blocca l'impostazione della pressione quando viene spinta verso l'interno, e una copertura opzionale antimanomissione migliora la sicurezza. Il suo design di scarico consente la riduzione della pressione a valle anche quando il sistema è bloccato.
Un design a valvola bilanciata aiuta a minimizzare gli effetti delle fluttuazioni della pressione di ingresso sulla pressione di uscita, garantendo una regolazione della pressione stabile e affidabile.
Monitoraggio e manutenzione

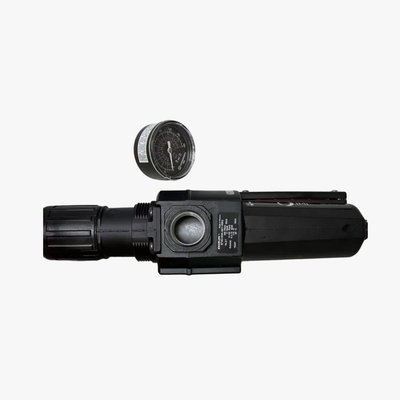

Le porte per manometro a pieno flusso dimensionate a 1/8" ISO Rc consentono un monitoraggio accurato della pressione senza limitare il flusso d'aria. La manutenzione è resa più semplice da una tazza a baionetta a sgancio rapido che consente la rapida rimozione della tazza per la sostituzione dell'elemento filtrante e la manutenzione senza la necessità di attrezzi.
Prestazioni e durata
Questo filtro e regolatore può gestire elevate portate fino a 100 dm³/s (212 SCFM), adatto per applicazioni pneumatiche impegnative. La pressione di uscita può essere regolata in un ampio intervallo da 0,3 a 10 bar, con una pressione di ingresso massima fino a 17 bar sulle versioni con tazza metallica.
Costruzione e resistenza ambientale
Il prodotto è disponibile con una tazza in policarbonato, che offre una visibilità a 360° dei livelli di condensa protetti da una protezione metallica per ambienti difficili, o una resistente tazza in lega di alluminio con una lente indicatrice del livello del liquido prismatica. Entrambe le versioni supportano temperature operative da -34°C a +80°C.
Parametri tecnici:
| Serie |
B74G |
| Pressione |
0.3–10 Bar |
| Elastomeri |
Gomma cloroprene (CR), Gomma nitrile (NBR) |
| Materiale del corpo |
Lega di alluminio |
| Tipi di scarico |
Manuale, Automatico |
| Dimensioni delle porte |
G1/2, G3/4 |
Applicazioni:
Automazione industriale
Fornire un'alimentazione d'aria pulita e regolata è fondamentale per attuatori pneumatici, valvole e cilindri nell'automazione industriale. Garantire che l'aria sia priva di contaminanti aiuta a mantenere l'efficienza e la longevità di questi componenti.
Macchine per imballaggio
Nelle attrezzature per imballaggio e riempimento, la protezione dei componenti pneumatici è essenziale. Ciò include un efficace controllo della pressione per garantire un funzionamento regolare e prevenire danni durante i processi di imballaggio.
Movimentazione materiali
La preparazione dell'aria svolge un ruolo vitale nei sistemi di movimentazione materiali come nastri trasportatori e unità pick-and-place. L'aria adeguatamente condizionata supporta un movimento affidabile e preciso durante il processo di movimentazione.
Distribuzione aria compressa
Al punto di utilizzo, la filtrazione e la regolazione dell'aria compressa sono fondamentali per utensili e attrezzature. Questo passaggio garantisce che l'alimentazione d'aria soddisfi gli standard di qualità richiesti per prestazioni ottimali degli utensili.
Sistemi pneumatici generali
Negli impianti di produzione, la rimozione dei contaminanti e il controllo della pressione nei sistemi pneumatici sono fondamentali. Queste misure aiutano a mantenere operazioni fluide e sicure su varie linee di produzione.
Macchine tessili
Per i controlli pneumatici nella produzione tessile, la filtrazione e la regolazione dell'aria sono necessarie per garantire prestazioni costanti e prevenire tempi di inattività causati da problemi di qualità dell'aria.
Produzione automobilistica
La preparazione dell'aria è fondamentale negli ambienti di produzione automobilistica, comprese le cabine di verniciatura, le linee di assemblaggio e le attrezzature di test, dove il controllo preciso della qualità e della pressione dell'aria influisce direttamente sulla qualità del prodotto.
Controllo preciso dei fluidi
Mantenere aria pulita e regolata è essenziale per strumenti e attrezzature sensibili coinvolti nel controllo preciso dei fluidi. Ciò garantisce accuratezza e affidabilità nelle applicazioni di gestione dei fluidi.
Personalizzazione:
Norgren offre servizi completi di personalizzazione del prodotto per il lubrificatore filtro regolatore pneumatico, modello B74G-4GK-AP3-RMN, progettato per soddisfare le vostre specifiche esigenze industriali. In qualità di riduttore di pressione affidabile e componente chiave della serie B74G di unità di trattamento della sorgente d'aria FESTO, questo prodotto garantisce prestazioni ottimali nell'elaborazione della sorgente d'aria.
Prodotto con corpo in lega di alluminio di alta qualità e certificato secondo gli standard CE, questo processore di sorgente d'aria a riduzione di pressione è costruito per durata e affidabilità. I clienti possono scegliere tra varie dimensioni delle porte, tra cui G1/2 e G3/4, e scegliere tra tipi di scarico manuale o automatico per soddisfare i requisiti della loro applicazione.
Gli elastomeri utilizzati, gomma cloroprene (CR) e gomma nitrile (NBR), forniscono un'eccellente tenuta e resistenza, migliorando la longevità e l'efficienza dell'unità. Con una quantità minima d'ordine di solo 1 unità e opzioni di imballaggio flessibili, incluso l'imballaggio in cartone secondo i requisiti del cliente, Norgren garantisce un approvvigionamento e una consegna convenienti.
Il prezzo è negoziabile per soddisfare diverse considerazioni di budget e i termini di pagamento includono T/T, Western Union e Paypal per la comodità del cliente. Con una capacità di fornitura di 5000 pezzi al mese e un tempo di consegna di 1-7 giorni lavorativi dopo il pagamento, Norgren garantisce la tempestiva evasione degli ordini provenienti dalla CINA.
Scegli il lubrificatore filtro regolatore pneumatico serie B74G di Norgren per integrare un riduttore di pressione di alta qualità nella tua unità di trattamento della sorgente d'aria FESTO, ottimizzando il tuo sistema di elaborazione della sorgente d'aria con una soluzione affidabile e personalizzabile.
Supporto e servizi:
Le nostre unità di lubrificatore filtro regolatore pneumatico (FRL) sono progettate per garantire un'alimentazione d'aria pulita, regolata e lubrificata per i sistemi pneumatici, migliorando le prestazioni e prolungando la vita delle vostre attrezzature.
Per un funzionamento ottimale, controllare e mantenere regolarmente l'elemento filtrante per prevenire l'intasamento e garantire un'efficiente filtrazione dell'aria. Sostituire l'elemento filtrante secondo necessità in base all'ambiente operativo e alle raccomandazioni del produttore.
Il regolatore deve essere regolato sull'impostazione di pressione desiderata in base ai requisiti del sistema. Verificare periodicamente l'impostazione della pressione per mantenere prestazioni costanti del sistema.
Il lubrificatore deve essere riempito con l'olio pneumatico appropriato per fornire una lubrificazione adeguata ai componenti a valle. Monitorare regolarmente il livello dell'olio e rabboccare secondo necessità per evitare funzionamento a secco e usura prematura.
L'installazione deve essere eseguita in conformità con la direzione del flusso indicata sull'unità, garantendo un corretto collegamento all'alimentazione d'aria e alle apparecchiature a valle. Evitare l'esposizione a temperature estreme e ambienti corrosivi per mantenere l'integrità del prodotto.
In caso di problemi di prestazioni, ispezionare l'unità FRL per accumulo di sporco, guarnizioni danneggiate o perdite, ed eseguire la pulizia o la sostituzione delle parti secondo necessità. Depressurizzare sempre il sistema prima di eseguire qualsiasi operazione di manutenzione.
Per procedure di manutenzione dettagliate e guida alla risoluzione dei problemi, fare riferimento al manuale del prodotto fornito con la vostra unità FRL.
