Descrizione del prodotto:

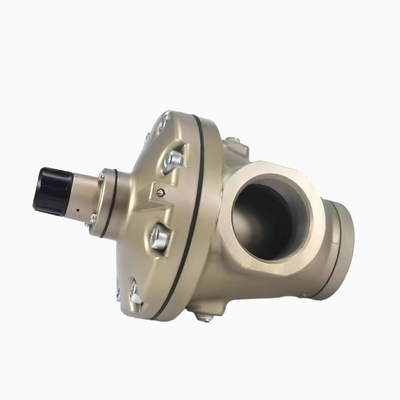

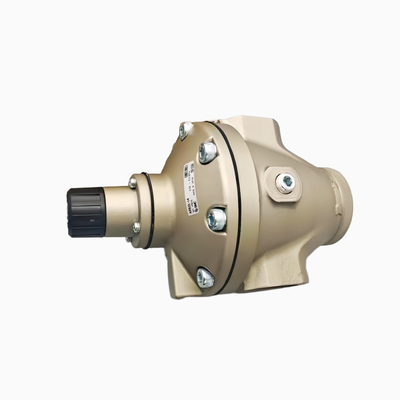

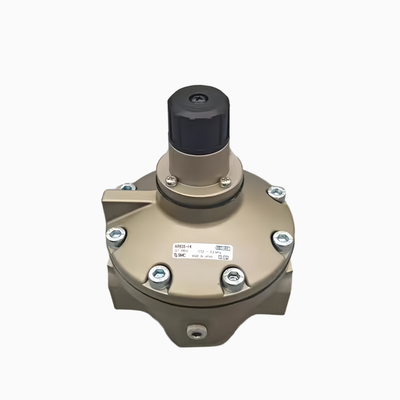

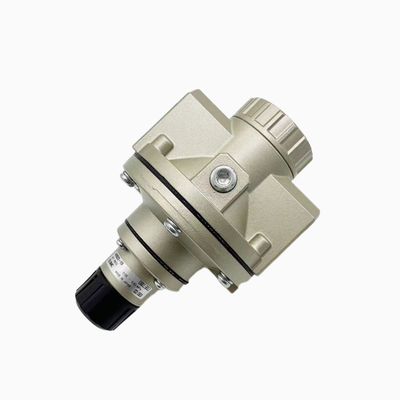

La serie AR425-AR935 di SMC rappresenta una linea di regolatori di pressione dell'aria a comando interno, di tipo a scarico. Questi dispositivi sono specificamente progettati per sistemi di aria compressa industriali per impieghi gravosi, dove il mantenimento di una pressione di uscita stabile insieme a un'elevata capacità di flusso è fondamentale. A differenza dei regolatori a comando diretto, questi modelli a comando pilota utilizzano l'aria di alimentazione stessa per controllare la valvola principale. Questo approccio progettuale garantisce un'accuratezza di regolazione della pressione superiore, caratteristiche di flusso più fluide e riduce le fluttuazioni della pressione di uscita quando si verificano variazioni della pressione di ingresso.

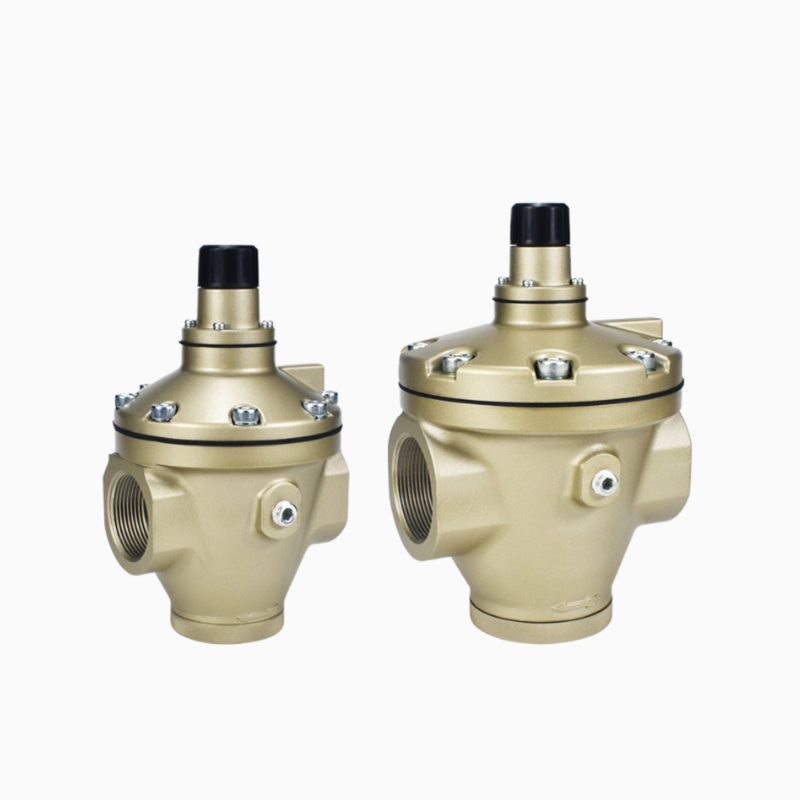

Questa gamma di prodotti include 12 numeri di parte popolari in quattro diverse sottoserie: AR625, AR635, AR825 e AR835. Questi regolatori sono disponibili con dimensioni delle porte che variano da Rc 3/4" fino a Rc 1-1/2". Sono disponibili due intervalli di pressione per adattarsi a varie applicazioni: un intervallo da 0,05 a 0,83 MPa (noto come tipo 25) e un intervallo inferiore da 0,02 a 0,2 MPa (tipo a bassa pressione 35). I modelli contrassegnati con una "G" sono dotati di un manometro, e una staffa di montaggio opzionale, B25P, può essere aggiunta per comodità di installazione.
La versatilità e l'affidabilità di questi regolatori di pressione dell'aria li rendono ampiamente applicabili in numerosi ambienti industriali. Gli usi comuni includono stazioni di compressori, condotte centrali di aria compressa, linee di produzione automatizzate, manipolatori pneumatici e pacchetti di macchine OEM. La loro robusta costruzione e le precise capacità di controllo li rendono un componente essenziale per garantire un funzionamento efficiente e stabile in ambienti di aria compressa esigenti.
Caratteristiche:
Questo regolatore è dotato di un design a comando pilota che garantisce una pressione di uscita molto più stabile rispetto ai regolatori a comando diretto. Rimane inalterato dalle fluttuazioni della pressione di ingresso, fornendo prestazioni costanti anche in condizioni variabili.
Dotato di un meccanismo di scarico interno, il regolatore scarica automaticamente qualsiasi pressione di uscita in eccesso nell'atmosfera. Questa funzione aiuta a mantenere una pressione costante della linea a valle, migliorando la sicurezza e l'affidabilità.
Il corpo del regolatore è costruito in alluminio pressofuso, che include un cofano e una camera protetti. Questo design non solo rende il regolatore leggero, ma offre anche un'eccellente dissipazione del calore, rendendolo ideale per l'uso in ambienti di fabbrica esigenti.
Sono disponibili due intervalli di pressione regolabili per adattarsi a diverse applicazioni: da 0,05 a 0,83 MPa (modello 25) e da 0,02 a 0,2 MPa (modello 35, un tipo di precisione a bassa pressione). Questa flessibilità consente un controllo preciso della pressione operativa in base alle esigenze specifiche.
Il regolatore supporta diverse dimensioni di porte, tra cui 3/4", 1", 1-1/4" e 1-1/2". Inoltre, su richiesta possono essere fornite opzioni di filettatura come filettature Rc (PTF), NPT (F) e G per adattarsi a diversi requisiti di tubazioni.
Per una maggiore usabilità, sono disponibili un manometro opzionale (denominato dal suffisso G, dalla serie G46) e una staffa di montaggio (modello B25P). Questi accessori forniscono letture di pressione locali chiare e facilitano le installazioni di retrofit.
Per prevenire regolazioni accidentali e mantenere le pressioni impostate, sulla manopola di regolazione è inclusa una vite di bloccaggio. Questa caratteristica garantisce che il regolatore rimanga calibrato in modo sicuro dopo che le sue impostazioni sono state finalizzate.
Parametri tecnici:
| Articolo |
AR625 / AR825 (Intervallo Alto) |
AR635 / AR835 (Intervallo Basso) |
| Fluido |
Aria |
Aria |
| Pressione operativa max. |
1,0 MPa |
1,0 MPa |
| Pressione di prova |
1,5 MPa |
1,5 MPa |
| Intervallo di pressione impostata |
0,05 - 0,83 MPa |
0,02 - 0,2 MPa |
| Costruzione |
Comando interno, tipo a scarico (aria pilota sempre in scarico) |
Uguale |
| Temperatura ambiente / fluido |
-5 - 60°C (senza congelamento) |
-5 - 60°C (senza congelamento) |
| Porta manometro |
1/4" |
1/4" |
| Consumo d'aria (foro di scarico) |
5 L/min (ANR) a pressione massima |
5 L/min (ANR) a pressione massima |
| Materiale corpo |
Alluminio pressofuso |
Alluminio pressofuso |
| Molla di regolazione / valvola |
Filo d'acciaio 1 / Acciaio inossidabile |
Filo d'acciaio 1 / Acciaio inossidabile |
| Materiale manopola |
ABS |
ABS |
| Peso — AR625/635 |
1,1 kg |
1,1 kg |
| Peso — AR825/835 |
2,5 kg |
2,5 kg |
Applicazioni:
Le stazioni di compressori d'aria e le unità FRL (filtro-regolatore-lubrificatore) centrali svolgono un ruolo cruciale nel mantenere un'alimentazione d'aria pulita e regolata per varie applicazioni industriali.
La regolazione della pressione di diramazione è essenziale per le linee di assemblaggio, imballaggio e trasporto automatizzate, garantendo prestazioni ottimali e sicurezza durante tutto il processo di produzione.
Attuatori pneumatici, inclusi cilindri pneumatici, pinze, mandrini pneumatici e generatori di vuoto, sono componenti ampiamente utilizzati che offrono un controllo del movimento preciso ed efficiente in numerosi sistemi.
Varie macchine utensili, cabine di saldatura, stazioni di verniciatura a spruzzo, punti di soffiaggio aria e spurgo utilizzano la tecnologia pneumatica per ottenere un funzionamento affidabile e costante.
Le macchine OEM nei settori alimentare e delle bevande, tessile, elettronico, dei semiconduttori e dell'imballaggio beneficiano notevolmente di soluzioni pneumatiche personalizzate su misura per le loro esigenze specifiche.
La riduzione secondaria della pressione e il controllo di precisione sono funzioni critiche sulle condotte d'aria centralizzate ad alto flusso per mantenere la stabilità e l'accuratezza del sistema.
