Descrizione del prodotto:

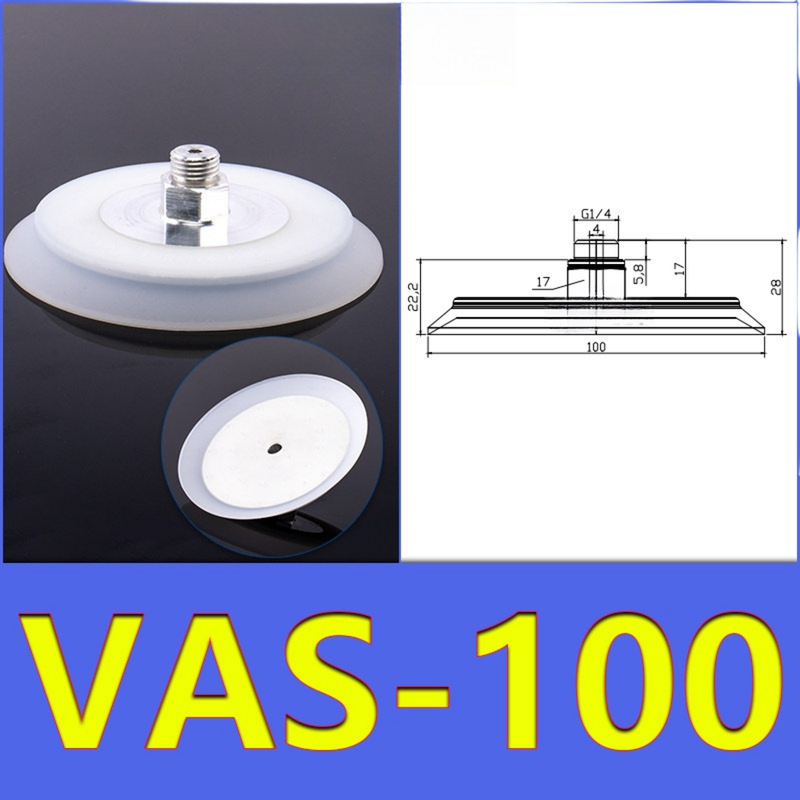

La serie VAS è composta da ventose industriali progettate per garantire un'affidabile presa, sollevamento e movimentazione di pezzi sia in ambienti di produzione automatizzati che semi-automatizzati. Queste ventose sono disponibili in sette diversi diametri, che vanno da 15 mm a 125 mm, per adattarsi a un'ampia gamma di dimensioni e pesi dei pezzi. Ogni ventosa è dotata di una connessione filettata fissa—G1/8, G1/4 o G3/8 a seconda delle dimensioni—per il collegamento diretto a generatori di vuoto, pinze e vari sistemi di movimentazione.
Per adattarsi a diverse superfici di lavoro e condizioni ambientali, la serie VAS offre tre diversi materiali per le ventose. La gomma nitrilica (NBR) è un'opzione versatile ideale per l'uso industriale generale, offrendo un'eccellente resistenza a oli, abrasioni e usura. Il poliuretano (PUR) è caratterizzato dalla sua consistenza più morbida, che non solo prolunga la durata utile ma garantisce anche una manipolazione delicata delle superfici fragili. Le ventose in silicone (SI) si distinguono per la loro resistenza alle alte temperature, rendendole particolarmente adatte per applicazioni nell'industria alimentare e in altri scenari che richiedono tolleranza a temperature elevate.
La serie presenta due design di ventose. La forma piatta rotonda, denominata VAS, è perfetta per pezzi lisci e piatti con una superficie ben rifinita. In alternativa, la forma a soffietto protettivo, nota come VASB, offre compensazione dell'altezza ed è studiata per superfici irregolari, curve o testurizzate dove sono necessarie maggiore flessibilità e assorbimento degli urti. Inoltre, tutte le ventose sono conformi agli standard RoHS e funzionano utilizzando aria atmosferica in conformità con la norma ISO 8573-1:2010.
Gli usi tipici della serie VAS includono un'ampia gamma di operazioni di movimentazione come sollevamento, equipaggiamento, spostamento, inserimento, trasporto, presa, tenuta, impilamento, bloccaggio, trasporto, riposizionamento e rotazione di componenti all'interno di sistemi di automazione flessibile. La loro versatilità e affidabilità li rendono un componente essenziale nella produzione industriale moderna.
Caratteristiche:
Caratteristiche e specifiche delle ventose a vuoto

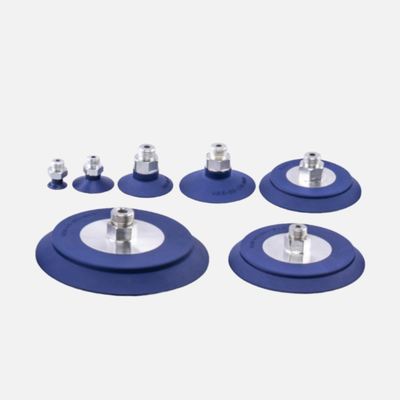

Il prodotto offre sette diverse opzioni di diametro che vanno da 15 mm a 125 mm. Questa vasta varietà garantisce la compatibilità con un'ampia gamma di dimensioni e requisiti di peso dei pezzi, rendendolo versatile per numerose applicazioni industriali.
I clienti possono scegliere tra tre tipi di materiali su misura per esigenze specifiche: NBR, adatto per uso industriale universale; PUR, progettato per una lunga durata e una manipolazione delicata dei pezzi; e silicone, ideale per applicazioni che coinvolgono alte temperature e l'industria alimentare.
Sono disponibili due distinti design di ventose. Il design piatto rotondo (VAS) funziona meglio su superfici lisce, mentre il modello a soffietto protettivo (VASB) è destinato a superfici irregolari o curve, fornendo compensazione dell'altezza per garantire una presa sicura.
Le ventose sono dotate di connessioni filettate fisse in varie dimensioni—G1/8, G1/4 o G3/8—a seconda del diametro. Ciò consente il montaggio diretto senza la necessità di adattatori, semplificando l'installazione e migliorando l'affidabilità.
Costruite con una struttura robusta e affidabile, queste ventose sono progettate per resistere a impegnativi compiti di presa e movimentazione industriale, offrendo durata e prestazioni costanti nel tempo.
Durezza e proprietà del materiale

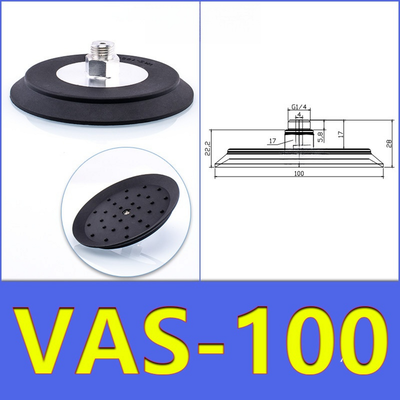

Il materiale NBR ha una durezza Shore di 70 ± 5, che offre un buon equilibrio tra flessibilità e resistenza all'usura, rendendolo adatto per applicazioni di presa generiche.

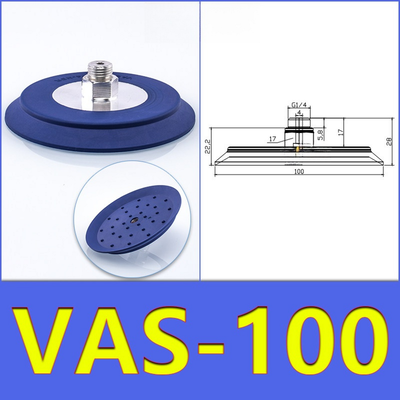

Il materiale PUR presenta una durezza Shore di 60 ± 5, che è più morbida e fornisce un trattamento delicato per pezzi sensibili o fragili.
Il materiale in silicone ha una durezza Shore di 55 ± 5, offrendo una soluzione morbida ma altamente resistente alle temperature, particolarmente adatta per ambienti legati all'alimentazione o esposti al calore.
Conformità e considerazioni ambientali
Queste ventose sono conformi agli standard LABS (PWIS) secondo VDMA24364-A1-L, garantendo l'idoneità per applicazioni sensibili a imperfezioni di bagnatura della vernice.
Con una classificazione di resistenza alla corrosione CRC 2, il design tollera uno stress da corrosione moderato, rendendolo appropriato per vari ambienti industriali.
Inoltre, i prodotti sono conformi RoHS, riflettendo la loro costruzione ecocompatibile e l'adesione alle restrizioni sulle sostanze pericolose.
Condizioni operative
Le ventose standard in NBR operano in modo efficiente in un intervallo di temperatura da -20°C a +80°C. Le versioni in silicone estendono questa capacità, consentendo l'uso in scenari a temperature più elevate.
La pressione operativa nominale è impostata a -0,7 bar, ottimizzando l'equilibrio tra generazione di vuoto e forza di tenuta, garantendo prestazioni di presa efficaci.
Parametri tecnici:
| Classe di resistenza alla corrosione |
CRC 2 (stress da corrosione moderato) |
| Diametri delle ventose |
15 mm, 30 mm, 40 mm, 55 mm, 75 mm, 100 mm, 125 mm |
| Filettature di connessione |
G1/8 (15–40 mm), G1/4 (55–100 mm), G3/8 (125 mm) |
| Serie |
VAS (piatta rotonda) |
| Mezzo operativo |
Aria atmosferica basata su ISO 8573-1:2010 |
| Materiali delle ventose |
NBR (gomma nitrilica), PUR (poliuretano), Silicone (SI) |
Applicazioni:
L'automazione flessibile comprende un'ampia gamma di attività tra cui sollevamento, equipaggiamento, spostamento, inserimento, trasporto, presa, tenuta, impilamento, bloccaggio, trasporto, riposizionamento e rotazione di componenti. Questa versatilità consente una perfetta integrazione in vari processi automatizzati.
Nel campo della movimentazione dei materiali, sistemi come unità pick-and-place, end-effector robotici e linee di trasferimento automatizzate svolgono un ruolo cruciale. Queste tecnologie migliorano l'efficienza e l'accuratezza nello spostamento dei materiali lungo le linee di produzione.
Le macchine per l'imballaggio beneficiano notevolmente di soluzioni avanzate di presa e posizionamento. Questi sistemi sono progettati per gestire cartoni, film e prodotti confezionati con precisione, garantendo che le operazioni di imballaggio rimangano fluide e affidabili.
La produzione di componenti elettronici richiede una manipolazione meticolosa di articoli come schede a circuito stampato (PCB), piccole parti e assemblaggi delicati. Attrezzature specializzate garantiscono che questi componenti sensibili vengano gestiti con cura per evitare danni.
Nella lavorazione di alimenti e bevande, sono disponibili varianti a base di silicone che soddisfano i rigorosi requisiti per il contatto con gli alimenti e le operazioni ad alta temperatura. Queste versioni forniscono prestazioni sicure ed efficaci in ambienti igienici.
La produzione automobilistica si basa su soluzioni di movimentazione robuste per pannelli della carrozzeria, vetri e vari componenti utilizzati nelle linee di assemblaggio. I sistemi automatizzati migliorano la produttività mantenendo qualità e precisione.
Le applicazioni di presa industriale generale richiedono tecnologie di presa a vuoto affidabili in grado di gestire pezzi sia piatti che irregolari. Tali soluzioni garantiscono una movimentazione costante e sicura in diversi settori manifatturieri.
Supporto e servizi:
Supporto tecnico e servizi per ventose a vuoto
La nostra ventosa a vuoto è progettata per fornire soluzioni di movimentazione affidabili ed efficienti per una varietà di applicazioni. Per garantire prestazioni ottimali e longevità del prodotto, seguire le linee guida di seguito.
Installazione e utilizzo:
1. Ispezionare la ventosa prima dell'uso per assicurarsi che sia priva di crepe, strappi o danni.
2. Pulire la superficie su cui verrà applicata la ventosa per rimuovere polvere, grasso e altri contaminanti.
3. Assicurarsi che la superficie sia liscia, non porosa e compatibile con il materiale della ventosa per la massima forza di tenuta.
4. Fissare saldamente la ventosa premendola contro la superficie e applicando la pressione del vuoto necessaria secondo le specifiche del prodotto.
5. Evitare di esporre la ventosa a temperature estreme o sostanze chimiche aggressive che potrebbero degradare il materiale.
Manutenzione:
1. Pulire regolarmente la ventosa con acqua e sapone neutro per mantenerne la flessibilità e la capacità di tenuta.
2. Ispezionare periodicamente la ventosa per segni di usura e sostituirla se viene rilevato un danno.
3. Conservare le ventose in un luogo fresco e asciutto, lontano dalla luce solare diretta, quando non in uso.
Risoluzione dei problemi:
Se si riscontra una riduzione della suzione o uno scivolamento durante l'uso, considerare quanto segue:
- Verificare che la superficie di contatto sia pulita e liscia.
- Verificare che la ventosa non sia danneggiata o usurata.
- Assicurarsi che la pressione del vuoto sia adeguata e mantenuta correttamente.
- Confermare che l'ambiente operativo rientri nei limiti di temperatura e di esposizione chimica raccomandati.
Per ulteriore assistenza, fare riferimento al manuale del prodotto o alla documentazione di supporto fornita con la ventosa a vuoto.
Imballaggio e spedizione:
Imballaggio del prodotto: Ogni ventosa a vuoto è accuratamente imballata in una robusta scatola ecologica per garantirne la protezione durante il trasporto. L'imballaggio include un inserto sagomato per tenere saldamente la ventosa in posizione, prevenendo qualsiasi movimento o danno. All'interno della confezione sono fornite istruzioni chiare e informazioni sulla sicurezza per un facile riferimento.
Spedizione: Offriamo opzioni di spedizione affidabili e veloci in tutto il mondo. Tutti gli ordini vengono elaborati entro 1-2 giorni lavorativi. La ventosa a vuoto viene spedita in un cartone esterno rinforzato per resistere alla movimentazione durante la consegna. Le informazioni di tracciamento verranno fornite una volta che il tuo ordine è stato spedito, assicurandoti di poter monitorare la tua spedizione in ogni fase del percorso.
