Descrizione del prodotto:

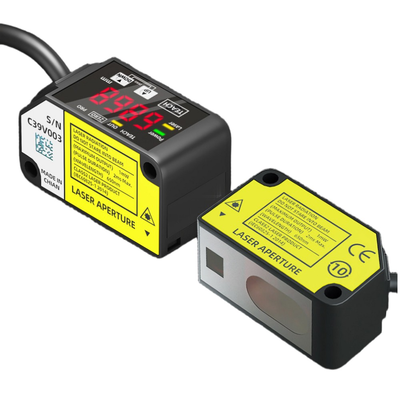

The HG-C series consists of compact CMOS laser displacement sensors specifically designed to deliver stable and highly accurate distance and position measurements within the realm of industrial automationQuesti sensori combinano un sistema ottico laser CMOS con uno specchio integrato, consentendo un profilo di corpo sottile senza compromettere la precisione tipica dei sensori di spostamento dedicati.sono dotati di un display digitale a 7 segmenti che presenta le distanze misurate direttamente in millimetri, consentendo agli operatori di verificare facilmente le letture e di impostare valori soglia senza bisogno di dispositivi di programmazione esterni.

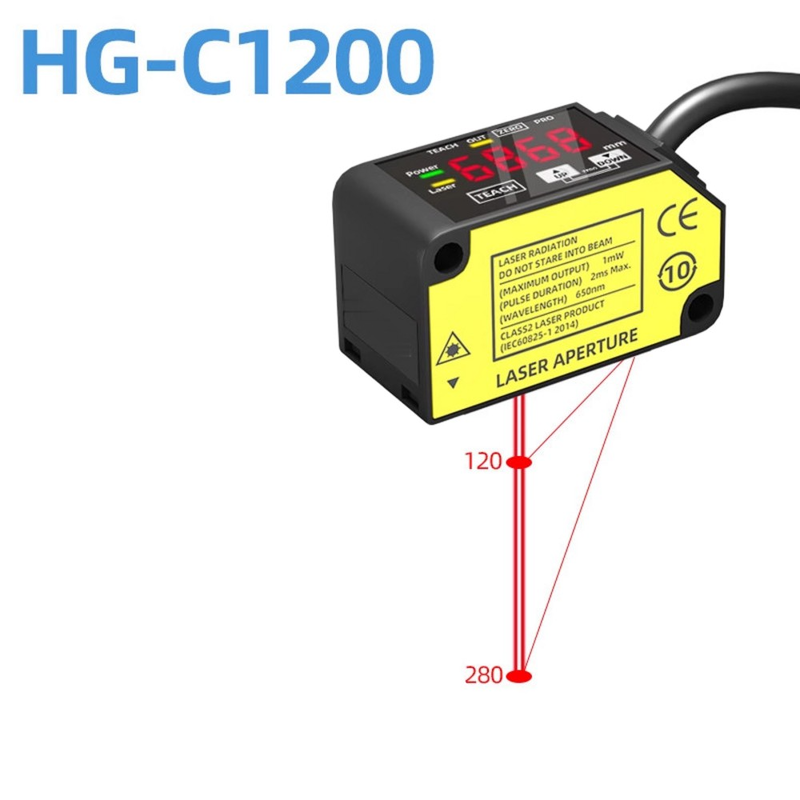

La linea di prodotti offre cinque diverse distanze di centro di misura: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm.mentre la ripetibilità va da 10 a 800 μmLe specifiche di linearità sono ±0,1% a scala completa per i modelli da 30 mm, 50 mm e 100 mm e ±0,2% o ±0,3% a scala completa per quelli progettati per intervalli più lunghi.Questi sensori forniscono molteplici opzioni di output, compresa la tensione analogica (0 ′ 5 V), la corrente analogica (4 ′ 20 mA), nonché le uscite di controllo NPN o PNP a collettore aperto, tutte con modalità di accensione luminosa o scura selezionabili.
Convolti in un alloggiamento compatto con protezione IP67, i sensori della serie HG-C sono progettati per funzionare in modo affidabile a temperature comprese tra -10°C e +45°C.Essi presentano anche una forte resistenza alle vibrazioni e agli urtiL'alimentazione di questi sensori richiede un'alimentazione a corrente continua di 12 ⋅ 24 V, con un basso consumo di corrente di 40 mA o meno a 24 V di corrente continua.Gli utenti possono scegliere tra tre tempi di risposta selezionabili: 1,5 ms, 5 ms o 10 ms. Le certificazioni di conformità disponibili per vari modelli includono CE, UKCA, FDA e UL/c-UL.
Caratteristiche:
Il design ottico CMOS compatto incorpora uno specchio incorporato che riduce efficacemente la profondità del sensore senza compromettere la precisione normalmente prevista dai sensori di spostamento.Questa caratteristica innovativa consente un dispositivo più snello mantenendo al contempo un'elevata precisione di misura.

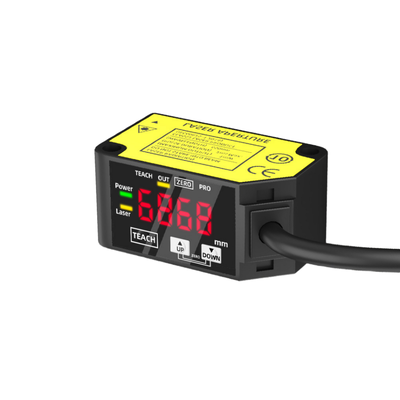

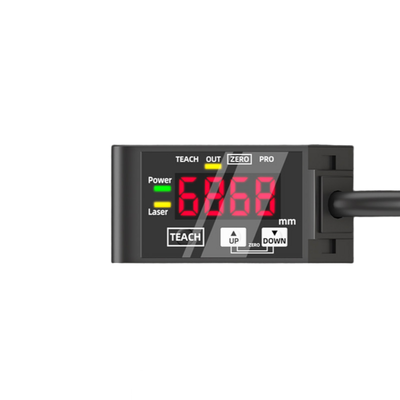

Le misure sono convenientemente visualizzate in millimetri tramite un display digitale a 7 segmenti.Questa lettura diretta semplifica il processo di fissazione delle soglie e consente una rapida verifica in loco delle distanze misurate, migliorando l'efficienza degli utenti.
Il dispositivo supporta vari intervalli di misura, offrendo distanze centrali di 30, 50, 100, 200 e 400 millimetri.rendendo il sensore versatile per varie applicazioni.
L'alta ripetibilità è una caratteristica chiave, con una precisione che inizia da 10 micrometri sul modello HG-C1030 e si estende a 800 micrometri sul modello HG-C1400 a distanze comprese tra 200 e 400 millimetri.Questo garantisce risultati di misurazione coerenti e affidabili.
Per l'integrazione e la scalazione dei dati esterni, sono fornite due uscite analogiche, incluse sia le uscite di tensione 0 5 V che quelle di corrente 4 20 mA.Queste uscite facilitano la connettività flessibile con altri strumenti e sistemi di controllo.
Il tempo di risposta del sensore è selezionabile tra tre opzioni: 1,5 ms, 5 ms e 10 ms.Questa caratteristica consente agli utenti di bilanciare la velocità di misura e la stabilità operativa in base alle loro esigenze specifiche.
L'uscita di controllo è progettata tenendo conto della versatilità e della sicurezza, offrendo un'uscita di transistor a collettore aperto NPN o PNP.e l'uscita include protezione contro cortocircuiti per una maggiore durata.
Costruito per resistere a ambienti industriali difficili, il sensore vanta una classificazione IP67, garantendo che sia a prova di polvere e resistente all'acqua per un funzionamento affidabile in condizioni difficili.
La conformità a una vasta gamma di certificazioni sottolinea gli standard di qualità e sicurezza dei sensori. Questi includono CE (EMC / RoHS), UKCA, conformità alle notifiche laser FDA e riconoscimenti UL / c-UL.
Inoltre, il dispositivo è energeticamente efficiente, consumando 40 mA o meno a 24 V DC e 65 mA o meno a 12 V DC, il che lo rende adatto per applicazioni in cui il basso consumo di energia è cruciale.
Parametri tecnici:
| Uscita analogica |
0 ′5 V Voltaggio / 4 ′20 mA Corrente |
| Tempo di risposta |
1.5 / 5 / 10 ms Selezionabile |
| Ripetibilità |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Distanza di misura |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Classe di protezione |
Protezione IP67 |
| Tensione di alimentazione |
1224 V DC ±10% |
| Distanza dal centro di misura |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Sulla produzione di controllo |
NPN Open-collector (Versioni PNP disponibili), compatibile con contattore motore, contattore, contattore |
Applicazioni:
Il rilevamento della posizione e della presenza è essenziale per verificare la consegna e il posizionamento accurato dei pezzi su robot di trasferimento e stazioni di montaggio.Questo assicura che ogni componente sia posizionato correttamente prima dell'inizio della fase successiva della produzione.
La verifica dell'altezza e della quantità delle pile comporta la misurazione dell'altezza degli elementi impilati o la conferma del numero di strati durante i processi di movimentazione dei materiali.Questo aiuta a mantenere la coerenza e l'accuratezza nelle linee di inventario e assemblaggio.
L'ispezione dello spessore e delle dimensioni svolge un ruolo cruciale nella produzione, consentendo misure in linea di parti, fogli e vari componenti.Questo processo assicura che tutti gli elementi soddisfino i requisiti dimensionali specificati.
Il monitoraggio del spostamento fornisce un feedback in tempo reale per le fasi di posizionamento, le presse e le attrezzature di formazione.miglioramento della precisione e dell'efficienza complessive.
Il controllo della qualità è effettuato mediante ispezioni di partenza/no partenza che utilizzano impostazioni di soglia basate su letture digitali della distanza.Questo metodo facilita valutazioni rapide e affidabili per mantenere elevati standard di prodotto.
I sistemi di guida dei robot beneficiano del feedback analogico a distanza, che supporta le applicazioni di pick-and-place e di movimentazione automatizzata.questo feedback migliora le prestazioni e l'affidabilità delle operazioni robotiche.
