Descrizione del prodotto:

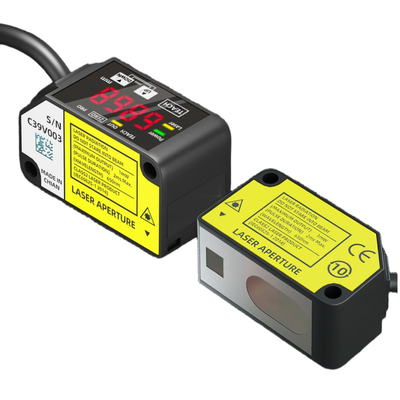

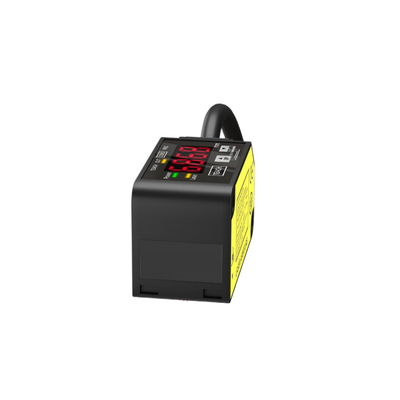

La serie HG-C è costituita da compatti sensori di spostamento laser CMOS progettati per fornire misurazioni di distanza e posizione stabili e altamente accurate nelle applicazioni di automazione industriale.Ogni sensore incorpora un sistema ottico laser CMOS combinato con uno specchio incorporato, che consente un profilo del corpo sottile fornendo al contempo una precisione di misura paragonabile a quella dei sensori di spostamento specializzati.
Una caratteristica fondamentale di questi sensori è il display digitale a 7 segmenti che presenta direttamente le distanze misurate in millimetri.Ciò consente agli operatori di verificare facilmente le letture e impostare i valori soglia in loco senza la necessità di dispositivi di programmazione esterni.
La serie HG-C offre cinque distanze distinte tra i centri di misura: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm.con ripetibilità, a seconda del modello, compresa tra 10 μm e 800 μmPer la linearità, i modelli da 30 mm, 50 mm e 100 mm mantengono ±0,1% di scala completa, mentre i sensori a più lungo raggio hanno specifiche di linearità di ±0,2% o ±0,3% di scala completa.
Questi sensori forniscono opzioni di uscita versatili, tra cui tensione analogica (0 V), corrente analogica (4 20 mA) e uscite di controllo NPN o PNP a collettore aperto.Gli utenti possono selezionare la modalità di funzionamento di output di controllo come Light-ON o Dark-ON, a seconda delle esigenze di applicazione.
I sensori della serie HG-C sono integrati in un contenitore compatto con una classificazione IP67 e sono resistenti ai fattori ambientali come la penetrazione di polvere e acqua.Funzionano in modo affidabile a temperature comprese tra -10°C e +45°C e sono progettati per resistere alle vibrazioni e agli urti incontrati in ambienti industrialiQuesti sensori, alimentati da un alimentatore a corrente continua di 12 24 V, consumano una corrente bassa di 40 mA o meno a 24 V di corrente continua.o 10 ms per adattarsi alle diverse velocità di applicazione.
A seconda del modello specifico, i sensori della serie HG-C sono certificati per soddisfare gli standard CE, UKCA, FDA e UL/c-UL, garantendo la conformità alle normative globali in materia di sicurezza e qualità.
Caratteristiche:
Il design ottico CMOS compatto presenta uno specchio incorporato che riduce significativamente la profondità del sensore senza compromettere l'alta precisione tipica dei sensori di spostamento.Questo design innovativo garantisce misure precise mantenendo un profilo sottile.

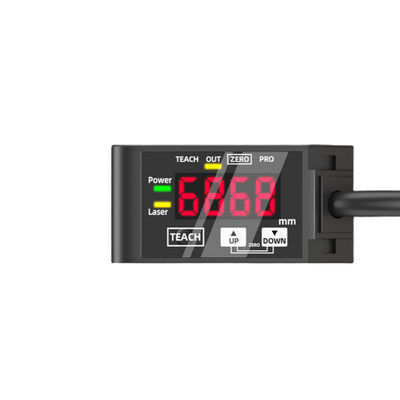

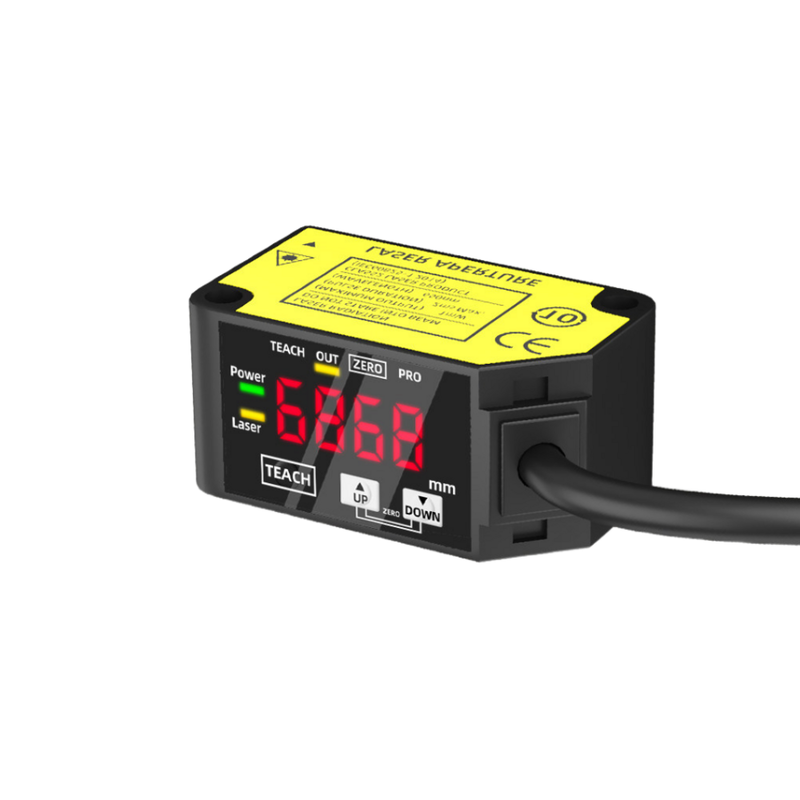

Le misure sono convenientemente visualizzate in millimetri su un display digitale a 7 segmenti trasparente.Questa lettura diretta semplifica il processo di impostazione delle soglie e consente una facile verifica in loco delle distanze misurate.
Il sensore supporta più intervalli di misura, con distanze centrali disponibili a 30, 50, 100, 200 e 400 mm. Queste opzioni consentono intervalli di misura da ±5 mm a ±200 mm,per una vasta gamma di applicazioni.
È garantita un'elevata ripetibilità, con una precisione che varia da 10 μm sul modello HG-C1030 a 800 μm sul modello HG-C1400 quando si misurano distanze comprese tra 200 e 400 mm.Questo garantisce risultati coerenti e affidabili su misurazioni ripetute.
Per l'acquisizione di dati esterni e la scalabilità, sono fornite due uscite analogiche, tra cui un'uscita di tensione di 0 V5 e una uscita di corrente di 4 20 mA,offrendo opzioni versatili per l'integrazione con altri sistemi.
Il tempo di risposta del sensore è selezionabile tra 1,5 ms, 5 ms e 10 ms.Questa caratteristica consente agli utenti di bilanciare la velocità di misura e la stabilità del segnale in base alle loro esigenze specifiche.
L'uscita di controllo è disponibile in configurazioni NPN o PNP, utilizzando un'uscita di transistor a collettore aperto.Supporta modalità di funzionamento selezionabili Light-ON o Dark-ON ed è dotato di protezione da cortocircuito per migliorare l'affidabilità.
Il sensore è classificato IP67, indicando che è completamente a prova di polvere e resistente all'ingresso dell'acqua..
Viene fornito con una vasta gamma di certificazioni tra cui CE (conforme a EMC e RoHS), UKCA, FDA laser notice compliance, nonché UL e c-UL riconoscimenti,garantire il rispetto delle norme internazionali.
Nonostante le sue caratteristiche avanzate, il sensore mantiene un basso consumo di energia, attingendo 40 mA o meno a 24 V DC e 65 mA o meno a 12 V DC, promuovendo così l'efficienza energetica.
Parametri tecnici:
| Uscita analogica |
0 ′5 V Voltaggio / 4 ′20 mA Corrente |
| Sulla produzione di controllo |
NPN Open-collector (Versioni PNP disponibili), compatibile con contattore motore, contattore SIRIUS e contattore a 3 poli |
| Tensione di alimentazione |
1224 V DC ±10% |
| Distanza di misura |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Ripetibilità |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Tempo di risposta |
1.5 / 5 / 10 ms Selezionabile |
| Classe di protezione |
Protezione IP67 |
| Distanza dal centro di misura |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Applicazioni:
Determinazione della posizione e della presenza
Questa applicazione consiste nel verificare la consegna e il posizionamento accurato dei pezzi di lavoro sia sui robot di trasferimento che sulle stazioni di montaggio.Garantire un posizionamento adeguato è fondamentale per un'efficiente automazione e un flusso di lavoro.
Verifica dell'altezza e della quantità della pila
Questo processo misura l'altezza degli articoli impilati o conferma il numero di strati in scenari di movimentazione dei materiali.
Ispezione dello spessore e delle dimensioni
Le tecniche di misurazione in linea vengono utilizzate per ispezionare parti, fogli e vari componenti durante la produzione.Tali ispezioni garantiscono che i prodotti soddisfino le specifiche tolleranze dimensionali e gli standard di qualità.
Monitoraggio degli spostamenti
Il monitoraggio in tempo reale dello spostamento fornisce un feedback essenziale per il funzionamento delle tappe di posizionamento, delle presse e delle attrezzature di formazione.Questo feedback aiuta a mantenere la precisione in tutti i processi di produzione.
Controllo della qualità
L'assicurazione della qualità è supportata da ispezioni go/no-go che utilizzano valori soglia derivati dalle misurazioni digitali della distanza.Questo metodo garantisce che i componenti soddisfino criteri predefiniti prima di procedere.
Guida dei robot
Il feedback analogico a distanza viene fornito ai sistemi robotici per supportare le attività di pick-and-place e la movimentazione automatica dei materiali.
