Descrizione del prodotto:

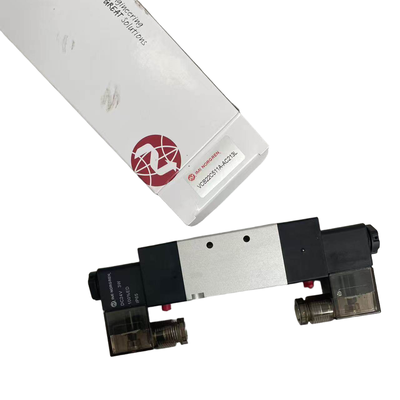

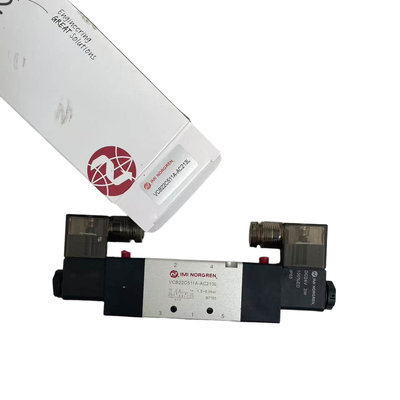

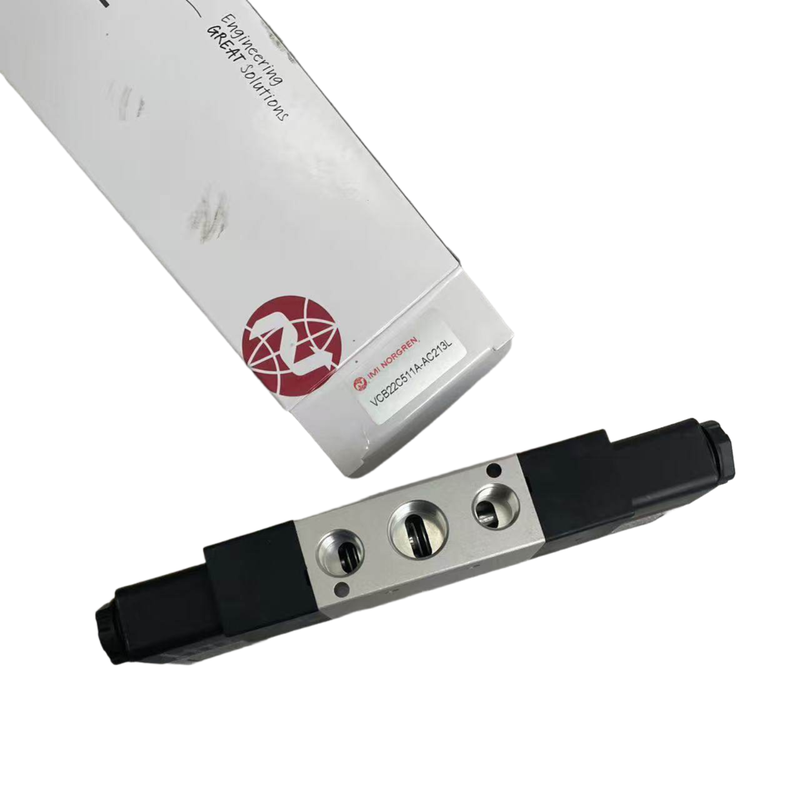

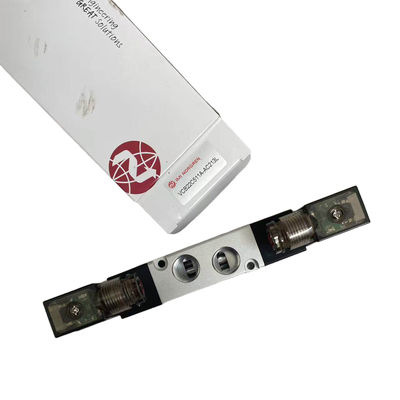

La serie VCB22 di IMI Norgren è una valvola a cassetto azionata da solenoide ad alte prestazioni progettata per fornire funzioni di controllo direzionale versatili, incluse configurazioni 3/2, 5/2 e 5/3. Si rivolge a un ampio spettro di esigenze di automazione pneumatica industriale, rendendola un componente essenziale per varie applicazioni.
Questa serie presenta un alloggiamento compatto in alluminio, che incorpora spie LED standard per un facile monitoraggio dello stato. Include anche un'alimentazione pneumatica pilota interna, che consente un funzionamento efficiente. Le valvole supportano portate che vanno da 245 a 3350 litri al minuto, soddisfacendo efficacemente le esigenze dei circuiti pneumatici che vanno da configurazioni in miniatura a sistemi ad alto flusso.
La serie VCB22 è offerta in quattro diverse larghezze di valvola — 18 mm, 22 mm, 27 mm e 34 mm — che ospitano una varietà di dimensioni delle porte come M5, G1/8, G1/4, G3/8 e G1/2. Inoltre, la serie supporta opzioni di montaggio NAMUR, offrendo flessibilità nell'installazione. Il suo design del sistema di basetta facilita un assemblaggio semplice del collettore e semplifica i processi di manutenzione.
Grazie al suo design robusto e all'adattabilità, la serie VCB22 è comunemente impiegata in numerosi settori, tra cui macchinari per imballaggio, produzione automobilistica, lavorazione di alimenti e bevande, attrezzature tessili, lavorazione chimica e automazione industriale generale.
Caratteristiche:
Sperimenta una qualità premium con le valvole a solenoide industriali originali IMI Norgren, un nome di fiducia nel settore. Queste valvole sono progettate per offrire prestazioni affidabili e durata per varie applicazioni industriali.
Sono disponibili in più configurazioni di controllo direzionale, inclusi i tipi 3/2, 5/2 e 5/3, fornendo soluzioni versatili per soddisfare le tue specifiche esigenze di controllo. Inoltre, puoi scegliere tra quattro diverse larghezze di valvola: 18 mm (Tipo A), 22 mm (Tipo B), 27 mm (Tipo C) e 34 mm (Tipo D), garantendo una perfetta adattabilità alla tua configurazione.
Le valvole offrono un'ampia gamma di opzioni di porta come M5, G1/8, G1/4, G3/8 e G1/2, insieme a porte standard NAMUR G1/4 e G3/8 per soddisfare diversi requisiti di connessione. Questa flessibilità aumenta la loro adattabilità in vari sistemi.
Con un'elevata capacità di flusso che va da 245 a 3350 litri al minuto a una pressione di ingresso di 6 bar (e una caduta di pressione di 1 bar), queste valvole a solenoide sono in grado di gestire efficacemente condizioni di flusso impegnative.
Ogni valvola è dotata di una spia LED standard per una facile conferma visiva dello stato di alimentazione. L'inclusione di una sovratensione manuale a pressione e rotazione consente una facile messa in servizio e operazioni di manutenzione senza problemi.
Progettate per un uso continuo, queste valvole presentano un rating di servizio del 100%, garantendo una funzionalità affidabile durante periodi di funzionamento prolungati. La loro classe di protezione IP65 le rende adatte per ambienti industriali difficili, resistendo all'ingresso di polvere e acqua.
L'alloggiamento in alluminio robusto ma leggero migliora la durata mantenendo il peso complessivo gestibile. Le guarnizioni NBR sono impiegate per ottimizzare le prestazioni nelle applicazioni con aria compressa, garantendo una tenuta efficace e una lunga durata.
L'installazione è semplificata grazie al sistema di montaggio su basetta, che semplifica i collegamenti idraulici e supporta l'assemblaggio del collettore. Un'alimentazione pneumatica pilota interna elimina la necessità di un pilota esterno, riducendo la complessità e i tempi di installazione.
Le valvole supportano le variazioni di potenza industriale con una tolleranza di tensione di ±10%, garantendo un funzionamento stabile nonostante le fluttuazioni. I clienti possono scegliere tra modelli a solenoide singolo (ritorno a molla) o varianti a doppio solenoide, in base alle loro preferenze di controllo.
Per le valvole direzionali 5/3, sono disponibili tre funzioni centrali: Tutte le porte bloccate (APB), Scarico centrale aperto (COE) e Pressione centrale aperta (COP), offrendo ulteriore flessibilità di controllo per circuiti pneumatici complessi.
Parametri tecnici:
| Marca |
IMI Norgren |
| Funzioni |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Alimentazione pilota |
Interna |
| Pressione operativa |
1.5 A 8 Bar |
| Temperatura ambiente/mezzo |
-5°C A +70°C |
| Portata |
245 A 3350 L/min |
| Serie |
VCB22 |
| Mezzo |
Aria compressa, filtrata a 40 μm, lubrificata o non lubrificata |
| Opzioni di tensione |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Tipo di valvola |
Valvola a cassetto azionata da solenoide |
Applicazioni:
Le valvole a solenoide della serie Norgren VCB22 trovano ampia applicazione in vari settori industriali. Il loro design robusto e la funzionalità versatile li rendono ideali per numerosi compiti di controllo pneumatico.
Nell'industria dei macchinari per imballaggio, queste valvole sono essenziali per controllare gli attuatori pneumatici coinvolti nell'imballaggio alimentare, nella formazione di cartoni e nelle operazioni di linea di riempimento. Le loro prestazioni affidabili garantiscono processi di imballaggio fluidi ed efficienti.
Il settore automobilistico si affida alla serie VCB22 per la commutazione dei circuiti pneumatici in maschere di saldatura, linee di assemblaggio e celle di lavoro robotiche. Queste valvole contribuiscono a flussi di lavoro di produzione precisi e automatizzati.
Nell'industria alimentare e delle bevande, le valvole a solenoide vengono utilizzate per automatizzare i controlli su attrezzature di riempimento, macchine etichettatrici e sistemi di smistamento. La loro applicazione aiuta a mantenere elevata produttività e precisione nella lavorazione.
Anche i macchinari tessili beneficiano della serie VCB22 attraverso azionamenti pneumatici per telai, attrezzature di tintura e linee di movimentazione tessuti. Ciò migliora l'automazione e l'affidabilità della produzione tessile.
Nei settori chimico e farmaceutico, le valvole forniscono isolamento pneumatico all'interno dei circuiti fluidi di controllo di processo. È importante verificare la compatibilità dei mezzi quando si utilizzano queste valvole in tali ambienti per garantire un funzionamento sicuro ed efficace.
Le industrie elettroniche e dei semiconduttori utilizzano le valvole a solenoide VCB22 per il controllo pneumatico di precisione in attrezzature per camere bianche, assemblaggio di PCB e sistemi di ispezione. Ciò supporta elevati standard di pulizia e precisione nella produzione.
Per l'automazione industriale generale, queste valvole facilitano il controllo direzionale in varie macchine come sistemi di carico e scarico, nastri trasportatori, ascensori e tavole rotanti. La loro integrazione aiuta a ottimizzare i processi industriali.
La serie VCB22 è progettata anche per applicazioni NAMUR, consentendo il montaggio diretto su attuatori pneumatici, inclusi cilindri e valvole di controllo secondo gli standard NAMUR, garantendo un'installazione standardizzata e semplificata.
Infine, nei sistemi a collettore, le valvole supportano l'installazione centralizzata di più valvole tramite basette, che consente configurazioni di tubazioni integrate ed efficienti in complessi allestimenti pneumatici.
